维修前准备与安全须知
-
工具准备：

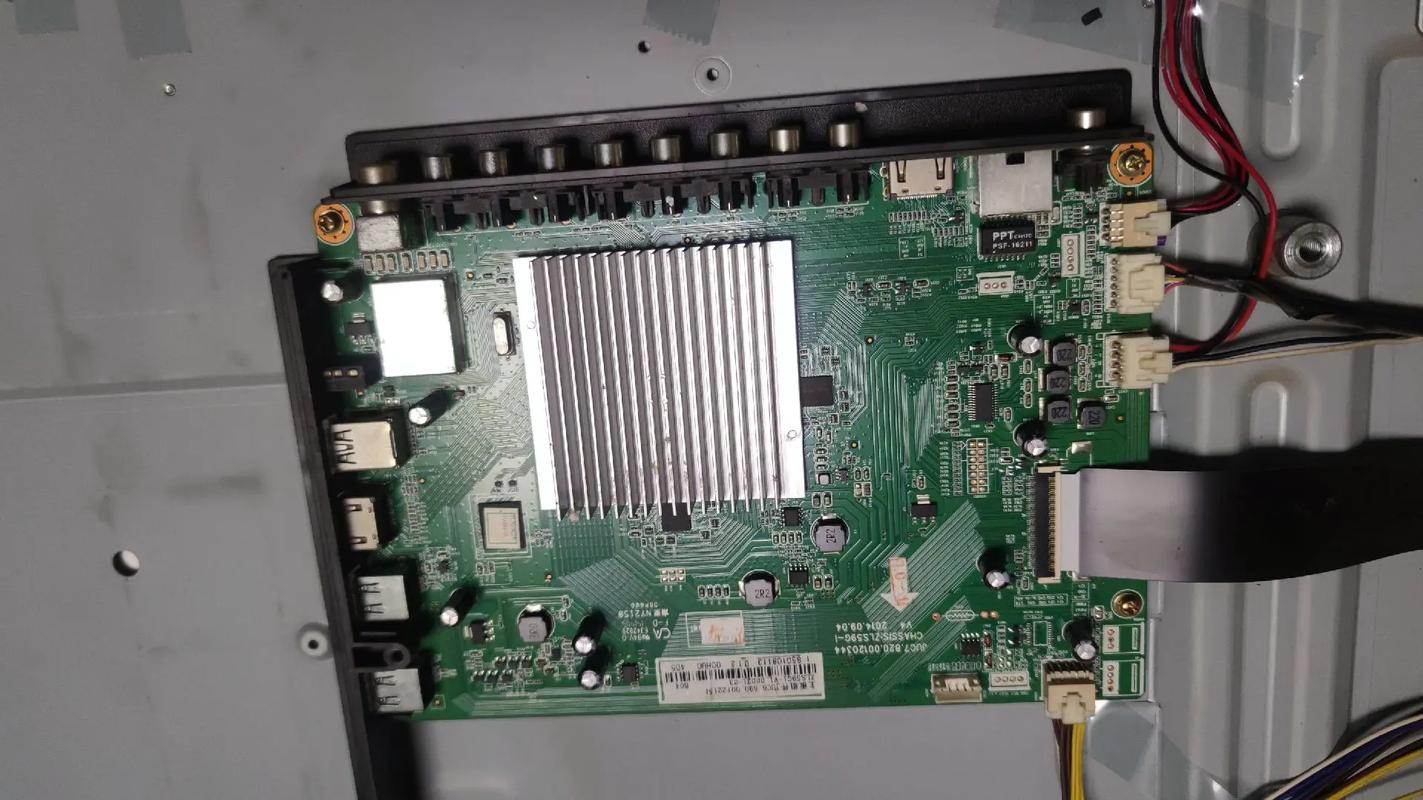

（图片来源网络，侵删）- 万用表（必备,最好有数字表和指针表）
- 示波器（强烈推荐,用于检测PWM波形）
- 电烙铁、吸锡器、焊锡丝
- 镊子、尖嘴钳
- 隔离变压器（非常重要！ 用于隔离市电,确保人身安全）
- 假负载（用于检测12V/24V电压是否稳定）
-
安全须知：
- 必须使用隔离变压器！ 电视电源板初级（热地）部分带有市电高压，直接通电有触电危险，隔离变压器可以将输入和输出隔离,使初级地线不带危险电压。
- 断电后，对电源板上的大电容（如PFC电路的400V电容）进行放电,防止残留高压电击人或损坏元器件。
- 初级电路（热地）和次级电路（冷地）是隔离的，测量时万用表表笔不要跨区域测量,以免造成短路。
电源板工作原理简介
长虹32D2000的电源板通常采用“PFC + LLC半桥谐振”的经典架构,其工作流程大致如下：
- EMI滤波与整流：市电进入后，首先经过EMI滤波电路滤除干扰，然后通过整流桥和滤波电容,得到约300V的直流电压。
- PFC（功率因数校正）电路：PFC电路将300V脉动直流电转换为稳定的400V高压直流电，这个电路不仅提高了电源效率，还减少了对电网的干扰，它主要由PFC控制器芯片（如NCP1397、SG6841等）、大功率MOS管和PFC电感组成。
- LLC半桥谐振电路：这是电源的核心，400V电压送入由两个MOS管组成的半桥，在LLC控制器芯片（如NCP1395、L6599等）的驱动下，进行高频开关振荡，LLC电路的优点是效率高、输出电压稳定、负载响应快。
- 次级整流与输出：LLC变压器次级感应出的高频交流电，通过整流二极管（或同步整流MOS管）和滤波电容，转换为电视所需的各种直流电压，通常是：
- 24V (或12V)：给主板和背光板供电（此机型多为24V）。
- 5V：给主板控制系统供电（待机电压）。
- 12V：有时会作为辅助电压输出。
常见故障现象与维修思路
故障现象1：完全不开机，指示灯不亮
分析思路：这是电源板没有工作的典型表现,问题出在电源板的初级电路或PFC电路。
维修步骤：

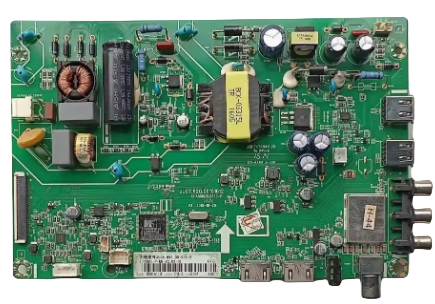

（图片来源网络，侵删）
-
目测检查：
- 观察保险丝是否熔断，如果保险丝发黑或熔断,说明初级电路存在严重短路。
- 检查PFC大MOS管、LLC半桥MOS管是否炸裂、鼓包。
- 检查整流桥、PFC电感、LLC谐振电容等有无明显烧毁痕迹。
-
测量保险丝：
- 保险丝完好：说明初级电路没有严重短路，重点检查PFC电路和LLC电路的启动电路。
- 检查启动电路：测量PFC控制器芯片和LLC控制器芯片的VCC供电引脚电压是否正常，这个电压通常由一个独立的辅助电源（如RCC电路）提供，如果VCC电压为0，检查启动电阻、稳压二极管（如18V、20V）等。
- 检查PFC电路：测量PFC控制器芯片的VCC和驱动输出引脚，如果VCC正常但无驱动输出，可能是芯片损坏或其外围电路（如过流/过压保护电路）误动作。
- 检查LLC电路：测量LLC控制器芯片的VCC和驱动输出引脚，同样，VCC正常但无输出,可能是芯片或外围问题。
- 保险丝熔断：说明存在短路故障，切勿直接更换保险丝通电！
- 断电,并对400V电容放电。
- 用二极管档或电阻档测量整流桥四个脚之间的阻值,有无击穿短路。
- 测量PFC大MOS管D-S极是否击穿短路，如果击穿，要检查PFC控制器芯片的驱动输出脚是否也击穿，以及G极的驱动电阻、稳压二极管等，更换MOS管后,最好检查PFC电感是否正常。
- 测量LLC半桥的两个MOS管是否击穿短路，如果击穿，除了更换MOS管，还必须检查LLC控制器芯片的驱动输出脚是否损坏，以及谐振电容、变压器等是否异常。
- 保险丝完好：说明初级电路没有严重短路，重点检查PFC电路和LLC电路的启动电路。
故障现象2：指示灯亮，但屏幕不亮（无光栅、无图像、无声音）
分析思路：电源板已开始工作（待机电路正常），但主电源或背光电路未工作,通常是PFC或LLC主电源没有输出。
维修步骤：
（图片来源网络，侵删）
-
测量关键输出电压：
- 测量5V待机电压：这个电压通常由一个小的辅助电源（如RCC电路）产生，不受主电源开关机控制，如果5V没有,问题可能出在待机电路上。
- 测量24V（或12V）主电压：这是给主板和背光板供电的关键电压，如果此电压为0或严重偏低,说明问题在PFC或LLC主电源电路。
- 测量PFC输出电压：正常工作时，PFC输出电压应为380V-400V，如果此电压为300V（未启动）,说明PFC电路未工作。
- 测量LLC驱动波形：如果有示波器，测量LLC控制器芯片的驱动输出引脚，应有正常的PWM方波输出，若无波形，检查芯片VCC、过流/过压保护引脚电压等。
-
分级排查：
- 如果PFC输出为300V：说明PFC未启动，检查PFC控制器芯片的VCC、使能信号、以及外围的电流检测电阻、电压反馈电路（通常通过光耦反馈）。
- 如果PFC输出为400V，但24V输出为0：说明LLC主电源未工作，重点检查LLC电路。
- 检查LLC控制器芯片的VCC供电和驱动输出。
- 检查LLC半桥的两个MOS管是否正常。
- 检查LLC谐振电容、变压器是否开路或短路。
- 检查次级整流二极管（或同步整流MOS管）和滤波电容。
- 检查过流、过压、过热保护电路，这些保护电路（通常通过光耦反馈到初级控制器）动作时，会强制关闭LLC输出，可以尝试断开保护电路的反馈信号，看电源是否恢复输出（但需谨慎，防止扩大故障）。
故障现象3：屏幕闪烁、图像拉丝或“吱吱”叫
分析思路：通常是电源带载能力不足或工作不稳定。
维修步骤：
- 接假负载测试：断开电源板与主板的连接，在24V输出端接一个合适的假负载（如汽车灯泡或功率电阻），测量电压是否稳定，如果电压稳定，说明电源板本身没问题,可能是主板负载过重。
- 检查滤波电容：初级和次级的滤波电容容量下降会导致电压不稳，重点检查PFC输出的400V大电容和次级的24V滤波电容,测量其容量和ESR值。
- 检查LLC电路：检查LLC谐振电容、变压器是否性能下降，检查LLC控制器芯片及其外围元件（如定时电阻、电容）是否参数漂移。
- 检查PFC电路：PFC电路工作不正常也会导致主电源供电不稳。
关键元器件与常见易损件
- 保险丝：因短路而熔断,是故障的起点。
- 整流桥：长期工作在高电压下,易击穿短路。
- PFC大MOS管：工作在大电流、高电压下，是故障高发
