osram点灯板维修是一项需要专业知识和细致操作的技术工作,涉及电路分析、元件检测和故障排查等多个环节，osram作为知名的照明解决方案提供商，其点灯板广泛应用于商业照明、工业照明等领域，一旦出现故障，可能导致灯具无法正常工作，影响使用效率，以下将详细介绍osram点灯板的维修流程、常见故障及解决方法。

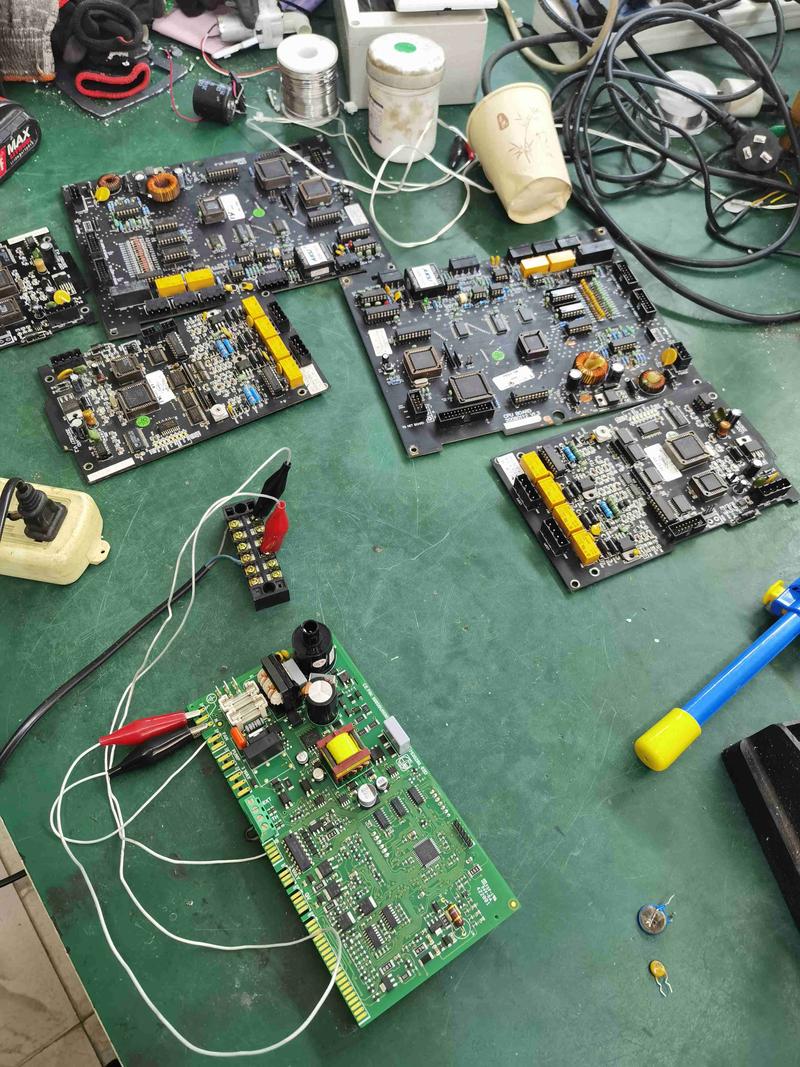

在维修osram点灯板前,首先需要做好安全防护措施，确保断电操作，避免触电风险，准备必要的工具，如万用表、示波器、电烙铁、吸锡器等，以便进行检测和元件更换，第一步是对点灯板进行外观检查，观察是否有明显的烧焦、鼓包、元件断裂或虚焊等现象，这些往往是故障的直接线索，电容鼓包是电源部分常见的故障点，可能导致供电不稳定；而mos管或igbt的烧毁则可能与驱动电路异常有关。
通过万用表进行初步检测,重点检测输入输出端的电压是否正常，电源部分的滤波电容、整流桥是否损坏，以及关键芯片的供电电压是否稳定，若测得输入端无电压，需检查保险丝是否熔断，保险丝熔断通常意味着存在短路故障，需进一步排查短路点，如整流桥、mos管等元件是否被击穿，若输入电压正常但输出电压异常，则需检查驱动电路和功率输出电路，如驱动芯片的输出信号是否正常，功率元件是否完好。
对于osram点灯板中的驱动电路,通常采用专用驱动芯片（如如高压自激振荡电路或 pwm 控制芯片），需要结合芯片 datasheet 进行分析，使用示波器检测驱动芯片的输出波形，若波形异常或无波形，可能是芯片本身损坏或其外围电路元件（如电阻、电容、二极管）失效，某型号 osram 点灯板采用 uc3842 驱动芯片，若检测其 7 脚供电电压正常，但 6 脚无 pwm 输出，可能是芯片损坏或外围的 rc 振荡电路故障。
功率输出电路是点灯板的核心部分,常见故障包括 mos 管、igbt、变压器等元件损坏，检测 mos 管时，需用万用表二极管档测量其三个引脚之间的阻值，判断是否被击穿短路，若 mos 管损坏，需检查驱动电路是否正常，避免更换后再次烧毁，变压器故障可能导致输出电压异常或无输出，可通过测量其初级、次级绕组的通断及绝缘性能来判断，点灯板上的保护电路（如过压保护、过流保护）触发也可能导致输出异常，需检查保护电路的相关元件，如稳压管、比较器等是否误动作。
在元件更换过程中,需注意元件的参数匹配，如电容的容量、耐压值，电阻的阻值、功率，mos 管的耐压、电流等参数必须与原元件一致，否则可能导致新元件再次损坏或影响点灯板性能，焊接时需注意操作规范，避免虚焊、短路，焊接后需清理焊渣，并进行必要的绝缘处理，维修完成后，需进行通电测试，先空载测试，观察输入电流、电压是否正常，再逐步接入负载，测试点灯板的输出功率、稳定性等性能指标，确保维修质量。
以下为 osram 点灯板常见故障及排查方法的部分总结：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 灯具完全不亮 | 保险丝熔断、输入电源异常 | 检查保险丝是否导通，测量输入端电压是否正常 |
| 驱动芯片损坏、功率管击穿 | 检测驱动芯片供电及输出信号，测量功率管极间电阻 | |
| 灯闪烁无法点亮 | 保护电路触发、电容容量下降 | 检查保护电路相关元件，测量滤波电容容量是否正常 |
| 灯管老化、驱动信号不稳定 | 更换灯管测试，用示波器检测驱动信号波形是否稳定 | |
| 输出电压偏低 | 整流桥损坏、滤波电容失效 | 测量整流桥输出电压，检查电容是否鼓包或漏电 |
| 负载过重、变压器匝间短路 | 断开负载测试，测量变压器初级次级绕组电阻 |
相关问答FAQs：
-
问：osram 点灯板维修时，如何判断驱动芯片是否损坏？
答：判断驱动芯片是否损坏需结合供电、输入信号及输出信号综合分析，首先用万用表测量芯片供电引脚电压是否正常（如 uc3842 的 7 脚典型电压为 34v），若供电正常但芯片无输出，可测量其外围关键元件（如振荡电阻、电容）是否完好，若外围元件正常，则可初步判断芯片损坏，需更换同型号芯片进行测试验证。
（图片来源网络，侵删） -
问：更换点灯板上的 mos 管后，再次烧毁是什么原因？
答：更换 mos 管后再次烧毁通常是由于驱动电路异常或散热不良导致，需重点检查驱动电路是否提供合适的栅极驱动电压和波形，避免驱动电压过高或不足导致 mos 管工作在放大区而发热损坏；同时检查 mos 管的散热片是否安装牢固，散热硅脂是否涂抹均匀，确保散热良好；还需排查负载是否存在短路故障，避免过流导致 mos 管损坏。
