kb 5150电源维修是一项需要结合理论知识与实际操作技能的工作，其核心在于通过系统化的故障排查与精准的部件修复，使电源恢复稳定输出能力，以下将从电源工作原理、常见故障类型、维修工具准备、逐步排查流程、关键部件更换技巧及维修后测试六个方面，详细解析kb 5150电源的维修方法，并结合表格归纳关键步骤与注意事项。
kb 5150电源工作原理与故障基础

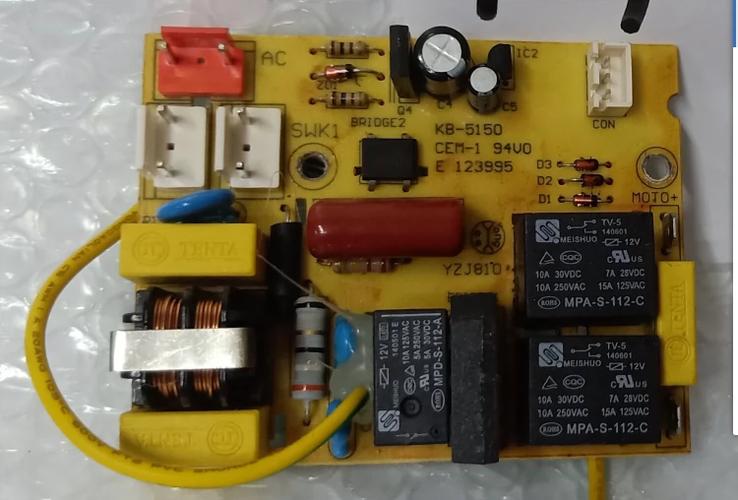

kb 5150电源作为典型的开关电源，其工作流程可分为交流输入、整流滤波、DC-DC变换、脉冲宽度调制（PWM）控制及输出稳压五个环节，220V交流电通过输入端EMI滤波电路（含压敏电阻、共模电感）抑制电磁干扰，经桥式整流电路转换为高压直流电，再由大容量电解电容滤波后，送入高频变压器初级绕组，PWM控制器（如UC3842系列芯片）根据反馈信号驱动开关管（如MOSFET或IGBT）工作，使高频变压器次级绕组感应出低压交流电，经整流二极管（如肖特基二极管）和滤波电容后输出稳定的+12V、+5V、+3.3V等电压。
故障本质多为上述环节中某个或多个部件性能异常,如电容鼓包失效、开关管击穿、PWM芯片损坏等，维修前需明确：电源故障可能表现为完全无输出、输出电压异常、带载能力下降或频繁启动保护等，需结合现象初步判断故障范围。
维修工具与安全准备
维修前需准备以下工具：
- 基础工具：万用表（含电压、电阻、二极管档）、示波器（检测PWM波形）、螺丝刀（十字+一字）、镊子、吸锡器、焊台；
- 配件备件：同规格电解电容（如470μF/25V）、开关管（如K1117）、整流二极管（如1N5822）、PWM芯片（如UC3842）、保险管（通常为3.125A/250V慢熔型）；
- 安全设备：绝缘手套、隔离变压器（避免直接接触市电电击）、电子负载仪（模拟负载测试）。
安全注意事项：
- 断电后等待5分钟,用万用表测量高压滤波电容两端电压，确认放电完毕后再操作；
- 避免在通电状态下测量高压部分电路,尤其是桥式整流电路后端；
- 更换部件时需确认参数一致,如电容耐压值、容量、开关管电流等级等。
常见故障类型与排查流程
完全无输出，指示灯不亮
故障原因：交流输入回路或PWM启动电路异常。
排查步骤：
- 保险管检查：若保险管熔断，说明存在短路故障，需重点检查桥式整流管（如1N4007）、开关管（如IRF840）是否击穿，可用万用表二极管档测量开关管D-S极电阻，若接近0Ω则需更换；
- EMI滤波电路：检查压敏电阻（如MOV14D471）是否短路，共模电感是否开路；
- PWM启动电路：若保险管完好，测量PWM芯片（如UC3842）7脚电压（正常为12-18V），若无电压，检查启动电阻（如100kΩ）是否开路，或8脚基准电压输出（5V）是否正常。
输出电压偏低（如+12V输出仅8V）
故障原因：输出整流滤波电路、反馈电路或负载异常。
排查步骤：
- 输出滤波电容：检查电容是否鼓包、失容，用万用表电容档测量容量，若偏离标称值20%以上需更换；
- 整流二极管：检测肖特基二极管（如SB560）是否正向压降过大（正常≤0.5V），或反向漏电；
- 反馈电路：测量光耦（如PC817）1-2脚电压（正常1-2V），4-5脚电压（应随输出电压变化），若光耦无输出，检查TL431基准源（2.5V）是否正常，或反馈电阻（如10kΩ）是否变值。
带载能力差，一接负载即保护关机
故障原因：开关管驱动不足、高频变压器性能下降或输出过压保护电路误触发。
排查步骤：
- 驱动电路：测量PWM芯片6脚输出脉冲波形（正常为矩形波，频率约50kHz），若波形畸变，检查驱动电阻（如22Ω）是否烧毁，或加速电容（如1000pF）失效；
- 高频变压器：检查初级绕组是否匝间短路（用万用表测电感量，正常约1-2mH），或次级绕组开路；
- 过压保护：若输出电压瞬间升高，检查稳压二极管（如18V）是否击穿，或保护电路比较器（如LM393）是否损坏。
关键部件更换技巧
电解电容更换
- 选择：需确认容量、耐压、尺寸（直径×高度）一致，推荐选用105℃高温型电容，延长使用寿命；
- 焊接：先焊负极（通常标记为“-”），再焊正极，避免电容极性接反导致爆炸；
- 处理：更换后需对电容进行“老化处理”，即在额定电压下通电30分钟，观察是否发热异常。
开关管更换
- 型号匹配：需确认耐压（Vds≥600V）、电流（Id≥10A）参数，如原管为IRF840，可替换为IRF540（电流稍低）或IRF640（耐压稍低，需适配电路）；
- 散热处理：开关管需加装散热片，涂抹导热硅脂，确保散热良好；
- 驱动检查：更换后需测量栅极（G）驱动电压（正常为10-15V），避免驱动不足导致管子发热损坏。
PWM芯片更换
- 供电检测：更换前需检查启动电阻、供电电路是否正常，避免新芯片再次损坏；
- 引脚对齐：焊接时注意引脚顺序，避免短路，建议使用IC起拔器拆卸旧芯片；
- 参数校准：更换后需调整反馈电阻，使输出电压符合标准（如+12V误差≤±5%）。
维修后测试流程
维修完成后需进行以下测试,确保电源安全可靠：
- 空载测试：不接负载，通电测量各输出端电压，是否在正常范围（如+12V±0.6V）；
- 带载测试：接入电子负载仪，逐步增加电流（如从0.5A至额定电流2A），观察电压是否稳定，有无过热现象；
- 纹波测试：用示波器测量输出端纹波电压（正常≤120mVpp），若纹波过大，需检查滤波电容或增加LC滤波电路；
- 保护测试：模拟短路（用短接棒短暂触碰输出端），检查电源是否进入保护状态（电压归零），断开后能否自动恢复。
维修步骤与注意事项归纳表
| 故障现象 | 关键排查点 | 常见部件 | 注意事项 |
|---|---|---|---|
| 无输出 | 保险管、桥整管、开关管 | 保险管、IRF840、1N4007 | 更换开关管后需测量驱动波形 |
| 输出电压偏低 | 输出电容、整流二极管、光耦 | SB560、PC817、470μF电容 | 检查TL431基准电压是否为2.5V |
| 带载能力差 | 驱动电阻、高频变压器、保护管 | 22Ω电阻、变压器、LM393 | 变压器需测电感量，避免匝间短路 |
相关问答FAQs
Q1：kb 5150电源通电后发出“滋滋”声，但无输出电压，是什么原因？
A：此现象多为高频变压器或开关管工作异常导致，首先检查开关管是否击穿（用万用表二极管档测D-S极电阻），若击穿需同时检查PWM芯片（如UC3842）是否因过流损坏，若开关管正常，则可能是高频变压器初级绕组匝间短路，需用万用表电感档测量初级电感量（正常约1.5mH），若明显偏小则需更换变压器，输出端整流二极管开路也可能导致无输出，需一并检测。
Q2：维修后电源空载电压正常，但接入负载后电压骤降至5V，如何解决？
A：此类故障通常为带载能力不足，原因包括：①输出滤波电容失容，导致滤波效果差，需更换同规格电容；②开关管驱动不足，检查驱动电阻（如22Ω）是否阻值增大，或加速电容（如1000pF）是否失效；③高频变压器次级绕组匝间短路，导致输出功率下降，需用万用表测次级绕组电感量（正常约0.1mH），或更换变压器；④输出线路接触不良，如接线端子氧化、导线过细，需重新焊接或更换导线。
