75单色模组维修是一项需要细致操作和专业知识的技术工作,这类模组常用于户外显示屏、广告牌等设备，因其结构简单、成本低廉而被广泛应用，但在长期使用中，模组可能会出现亮度不均、黑屏、花屏等问题，掌握正确的维修方法和流程对于快速恢复设备正常运行至关重要，本文将详细介绍3.75单色模组的常见故障、维修步骤、工具使用及注意事项，并结合表格归纳关键操作要点，最后通过FAQs解答常见疑问。

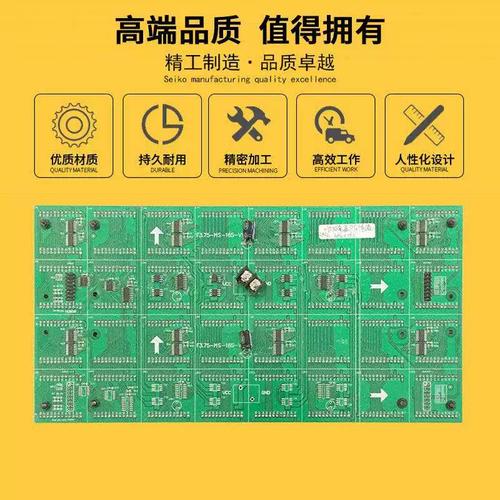

（图片来源网络，侵删）
常见故障现象及原因分析
75单色模组的故障通常表现为局部或整体显示异常,具体可分为以下几类：
- 黑屏：模组完全不亮，可能由电源线路故障、LED灯珠损坏或驱动芯片失效导致，电源线接触不良或保险丝熔断是最常见原因，需重点检查供电回路。
- 亮度不均：部分区域亮度明显低于其他区域，多因LED灯珠老化、虚焊或驱动信号异常，尤其是模组边缘的灯珠，因散热较差易出现此类问题。
- 花屏或乱码混乱，通常与数据线连接松动、驱动芯片损坏或信号干扰有关，排线氧化或插头松动是主要诱因。
- 局部死灯：单个或多个灯珠不亮，可能因灯珠本身质量缺陷、过流烧毁或焊接点开路。
维修工具与材料准备
维修前需准备以下工具和材料,以确保操作安全和效率：
- 基础工具：万用表（用于检测电压、电阻）、电烙铁（30W以内，防静电）、吸锡器、镊子、螺丝刀套装。
- 专用材料：同型号LED灯珠（3.75单色模组常用红、绿、黄等单色灯珠）、驱动芯片（如74HC595、MBI5024等）、排线、焊锡丝、助焊剂、绝缘胶带。
- 辅助设备：放大镜（观察焊点）、电源测试台（模拟供电）、防静电手环（避免静电损坏芯片）。
维修步骤详解
故障诊断
- 外观检查：观察模组表面是否有烧焦痕迹、虚焊点或物理损伤，重点检查电源接口和排线连接处。
- 供电检测：使用万用表测量电源输入端的电压是否正常（通常为5V或12V，需参考模组规格），若电压异常，需排查电源线或保险丝。
- 信号测试：通过信号发生器输入标准信号，观察模组响应情况，判断故障是否与数据信号相关。
局部维修
- 死灯更换：用镊子取下损坏的灯珠，清理焊点后，将新灯珠按正负极方向焊接（注意LED灯珠有极性，长脚为正），焊接时间控制在3秒内，避免高温损坏灯珠。
- 驱动芯片更换：若确定芯片损坏，先用电烙铁加热芯片引脚，用吸锡器吸除焊锡，然后取下旧芯片，焊接新芯片时需对准引脚，避免短路，可使用助焊剂增强焊接流动性。
- 排线修复：排线断裂或氧化时，可剪断损坏部分重新压接接头，或直接更换整条排线（注意排线方向，反接会导致信号异常）。
整体调试
维修完成后,需进行功能测试：
- 通电测试：接入电源，观察模组是否正常亮起，无闪烁或局部暗区。
- 信号验证：输入测试信号（如滚动文字），检查显示内容是否完整、无乱码。
- 亮度校准：若维修后亮度不均，可通过调整驱动电流或更换一致性更好的灯珠优化显示效果。
关键操作要点（表格归纳）
| 操作环节 | 注意事项 | 常见错误 |
|---|---|---|
| 焊接温度 | 电烙铁温度控制在300-350℃，避免过热损坏LED或芯片 | 温度过高导致焊盘脱落或灯珠烧毁 |
| 极性判断 | LED灯珠长脚为正，驱动芯片缺口方向与PCB丝印对齐 | 反接灯珠或芯片导致二次损坏 |
| 防静电措施 | 佩戴防静电手环，工作台铺设防静电垫 | 静电击穿芯片或灯珠 |
| 信号线连接 | 排线插入时确保插头完全到位，卡扣固定 | 接触不良导致花屏或信号丢失 |
| 电源检测 | 先断开负载测量空载电压，再接入模组测试带载电压 | 未区分空载/带载电压，误判电源故障 |
维修注意事项
- 安全第一：操作前务必断开电源，避免触电风险；焊接时防止烫伤。
- 故障隔离：若模组为多单元组合，需先确定故障范围，避免盲目更换元器件。
- 记录参数：维修前记录原芯片型号、灯珠规格等参数，确保替换件兼容。
- 防护处理：维修后用绝缘胶带覆盖裸露焊点，防止短路或氧化。
相关问答FAQs
问题1：3.75单色模组出现局部黑屏，但电源正常，如何排查？
解答：首先检查黑屏区域的LED灯珠是否全部不亮，若为单个灯珠损坏，直接更换；若多个灯珠不亮，需测量对应驱动芯片的输出信号是否正常（用万用表测电压，应为3.5-5V），若信号异常，检查芯片供电和输入信号；若信号正常但灯珠不亮，可能是芯片到灯珠之间的线路断路，需补焊或更换连接线。

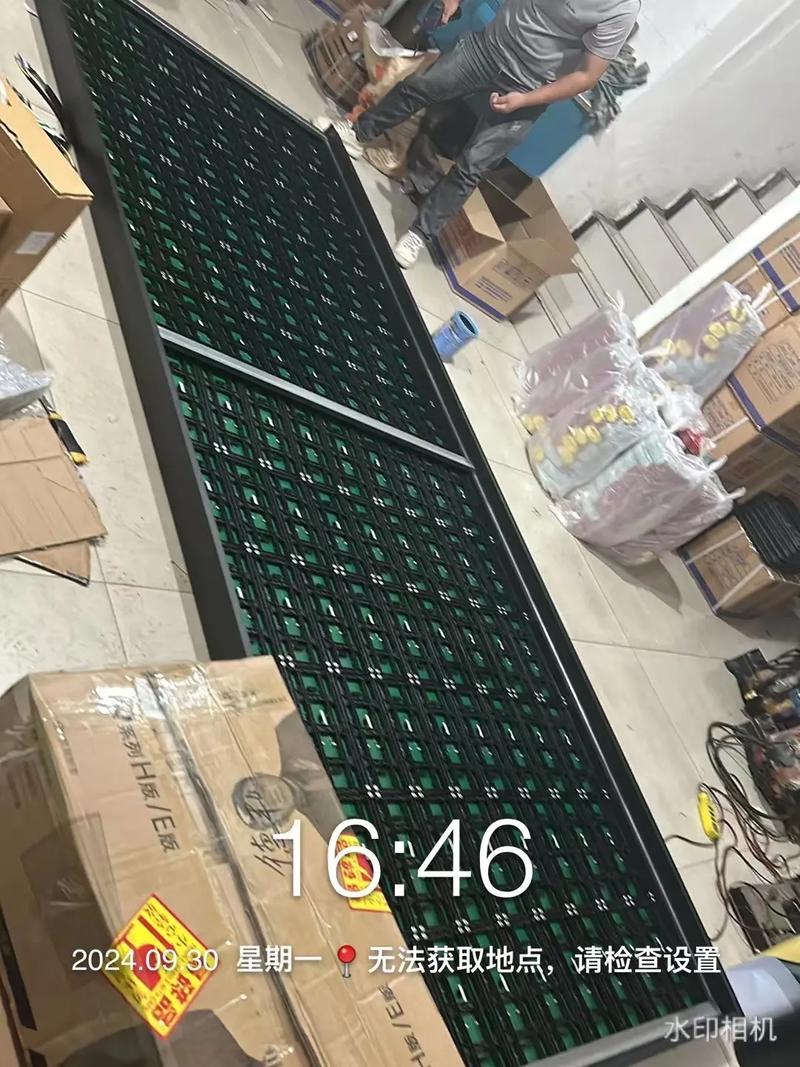

（图片来源网络，侵删）
问题2：维修后模组出现亮度闪烁，可能的原因及解决方法？
解答：闪烁通常由供电不稳定或信号干扰导致，首先检查电源线是否接触不良，或电源纹波过大（可用示波器检测），其次排查信号线是否过长或未屏蔽，建议缩短排线长度并增加屏蔽层，若驱动芯片供电不足，可增加滤波电容（如104电容）稳定电压，若问题依旧，需检查模组本身是否存在虚焊或元器件老化，重新焊接关键节点或更换驱动芯片。
