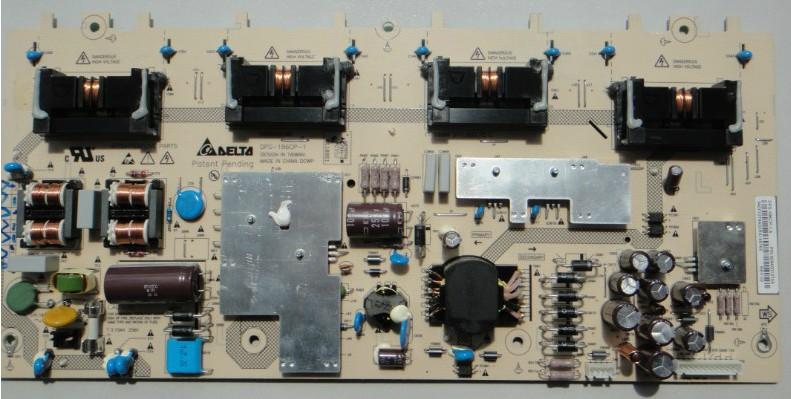

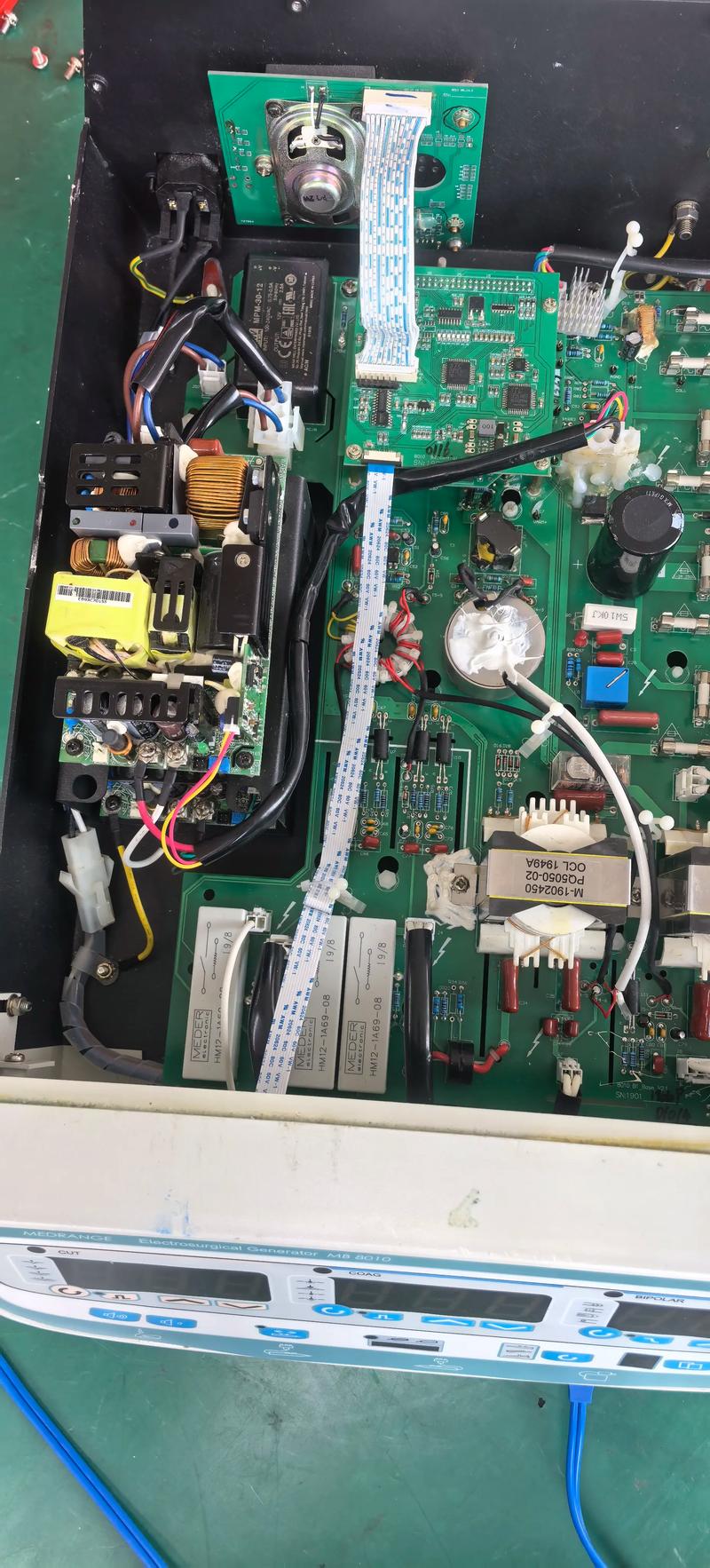

dps-186cp维修是一项需要专业知识和细致操作的技术工作，涉及电路分析、故障定位、元器件检测与更换等多个环节，该设备通常为开关电源模块，广泛应用于工业控制、通信设备、医疗仪器等领域，其稳定运行对整个系统至关重要，维修前需充分了解设备工作原理，结合故障现象逐步排查，避免盲目操作导致二次损坏。
维修前的准备工作必不可少,需准备万用表、示波器、焊接工具、替换元器件等，并确保操作环境干燥、防静电，对于dps-186cp这类电源模块，输入电压范围通常为宽电压设计（如85-265VAC），输出可能为多路直流（如5V、12V、24V等），需查阅技术手册确认参数，维修时务必先切断输入电源，等待电容放电完毕后再进行操作，避免触电风险。
故障排查应遵循“先外后内、先简后繁”原则，外部检查包括观察设备外观有无烧焦、变形、异味，检查输入输出端子连接是否松动，保险管是否熔断，若保险管熔断，需进一步检查是否存在短路故障，如整流桥、开关管、滤波电容等关键元器件是否击穿，使用万用表二极管档检测开关管（通常为MOSFET）的D-S极、G-S极之间是否存在短路，整流桥的四个二极管是否正常，若发现明显短路元器件，需先更换同型号规格的元器件，再通电测试，避免因短路导致新元件损坏。
若无明显短路现象,可通电进行动态测试，此时需使用示波器观察关键波形，如PWM控制器（如UC384x系列、TL494等）的输出驱动波形、开关管的VGS波形、变压器初级绕组的电压波形等，正常情况下，驱动波形应为规则的脉冲波，频率和占空比符合设计值；若驱动波形异常，需检查PWM控制器及其外围电路，如反馈电阻、补偿网络、软启动电路等，若反馈电压（如光耦输出端电压）偏低，可能导致输出电压下降，需检查误差放大器（如TL431）是否正常，光耦是否失效。
对于输出电压不稳或纹波过大的故障,需重点检查滤波电容和储能电感，电解电容长时间使用后可能容量下降或ESR增大，导致滤波效果变差，可通过替换法验证，储能电感若存在磁饱和或匝间短路，也会引起电流异常，需用万用表电感档检测其电感值是否正常，或观察其外观有无发黑、破损，散热问题也不容忽视，若开关管或PWM控制器过热，可能导致保护电路动作或元器件寿命缩短，需检查散热器是否松动、风扇是否正常运转，必要时更换导热硅脂。
在更换元器件时,需注意焊接质量，避免虚焊、短路，对于贴片元器件，建议使用恒温烙铁或热风枪控制温度，防止因过热损坏周边元件，焊接后需用酒精清洁焊点，检查有无锡渣残留，维修完成后，应进行满载测试，观察输出电压稳定性、纹波系数及温升情况，确保设备恢复正常工作状态。
以下是dps-186cp维修中常见元器件参数参考表：
| 元器件类型 | 常见型号/规格 | 功能检测要点 |
|---|---|---|
| 保险管 | 2A/250V | 通断测量，电阻值趋近于0为正常 |
| 整流桥 | GBU4B、GBU6B | 二极管档测正反向压降，0.5-0.7V为正常 |
| 开关管(MOSFET) | 2N60、IRF840 | D-S极电阻，正向数百欧，反向无穷大为正常 |
| PWM控制器 | UC3842、TL494 | 检测供电电压、输出驱动波形 |
| 光耦 | PC817、TLP621 | 输入输出端正向压降，传输比是否正常 |
| 误差放大器 | TL431 | 阴极-阳极压差，基准电压2.5V是否稳定 |
| 滤波电容 | 470μF/25V、220μF/16V | 容量及ESR值，鼓包、漏液需更换 |
相关问答FAQs：
-
问：dps-186cp通电后无输出，保险管完好，应重点检查哪些部分？
答：保险管完好说明后级无严重短路，首先检查PWM控制器是否工作，测量其供电引脚电压（通常为12-20V）；若无电压，检查启动电阻是否开路、辅助供电电路是否异常，若供电正常，用示波器观察输出驱动波形，若无波形，可能是PWM控制器损坏或其外围元件（如定时电阻、电容）故障；若有波形但输出电压低，需检查反馈电路（如光耦、TL431）是否正常，以及开关管是否因软击穿导致导通电阻过大。 -
问：dps-186cp输出电压偏高，如何定位故障？
答：输出电压偏高通常与反馈电路失效或PWM控制器异常有关，首先断开反馈回路，测量误差放大器（如TL431）的基准电压是否稳定在2.5V，若基准电压偏高，需更换TL431，若基准电压正常，检查光耦是否发光不足（光耦二极管正向压降过低）或接收端（三极管）漏电流过大，导致反馈信号减弱，PWM控制器误判为输出电压偏低而增大占空比，若取样电阻变值，也会导致反馈电压异常，需用万用表精确测量取样电阻阻值是否与标称值一致。
