bit3260 通常不是一个完整的背光电路型号，而是一个核心的PWM（脉冲宽度调制）控制器芯片的型号，它广泛应用于各种LED背光驱动电路中，尤其是在电视、显示器等设备中。
（图片来源网络，侵删）
维修“bit3260背光电路”，实际上是维修一个以bit3260芯片为核心，由外围元件（如MOS管、电感、二极管、电容等）组成的LED驱动电路。
第一部分：维修前的准备与安全须知
-
安全第一！
- 高压危险！ LED背光电路工作在高压状态，即使拔掉电源，大滤波电容（通常在100V以上）中仍储存有大量电荷，维修前，必须对高压电容进行放电操作。
- 放电方法： 找一个功率大一点的（如5W/10W）电阻，两端接上表笔，去短接电容的两个引脚，直到电压降到安全值（如低于50V），操作时务必使用绝缘工具,注意安全距离。
- 隔离变压器： 强烈建议使用隔离变压器为待修设备供电，可以有效防止因电源线火线零线接反导致设备外壳带电,保障人身安全。
-
必备工具与仪器
- 万用表： 必备，用于测量电压、电阻、通断。
- 示波器： 强烈推荐，对于bit3260这类PWM芯片，示波器是诊断问题的“火眼金睛”，可以观察PWM波形、VCC电压、电流检测波形等。
- 可调直流稳压电源： 用于为主板或驱动板单独供电,方便测试和排除故障。
- 电烙铁、吸锡器、焊锡丝、松香： 用于拆卸和焊接元件。
- 放大镜或显微镜： 检查芯片和元件的细微焊点或裂痕。
第二部分：Bit3260背光电路工作原理简述
要维修，先要懂原理,bit3260电路通常由以下几个部分组成：

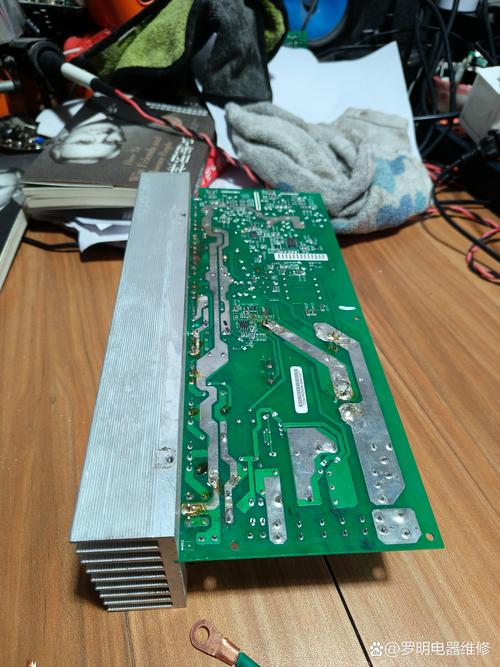

（图片来源网络，侵删）
-
供电部分：
- 为整个驱动板和bit3260芯片提供工作电压，通常由一个主滤波电容（C_in）和一个小滤波电容组成。
- bit3260的VCC引脚需要一个稳定的工作电压（通常是12V-20V左右，具体看芯片手册和电路设计）。
-
PWM控制与驱动部分（核心）：
- bit3260芯片： 接收来自主板（或CPU）的背光开关（ON/OFF）和亮度控制（PWM）信号。
- 驱动输出： bit3260根据这些信号，从其输出引脚（如GATE、DR）输出高频的PWM驱动信号,去控制后级的MOS管。
-
功率开关部分（升压/Boost电路）：
- MOS管（Q1）： 核心开关元件，受bit3260驱动信号控制,高速导通和关断。
- 储能电感（L1）： 在MOS管导通时储存能量,在MOS管关断时释放能量。
- 升压二极管（D1）： 通常为快恢复二极管或肖特基二极管，防止电流倒灌,并引导电感感应出的高压给电容充电。
- 升压/输出滤波电容（C_out）： 容量很大，耐压很高（通常在150V-400V），用于将升压后的电压平滑,并给LED灯串供电。
-
电流检测与反馈部分：

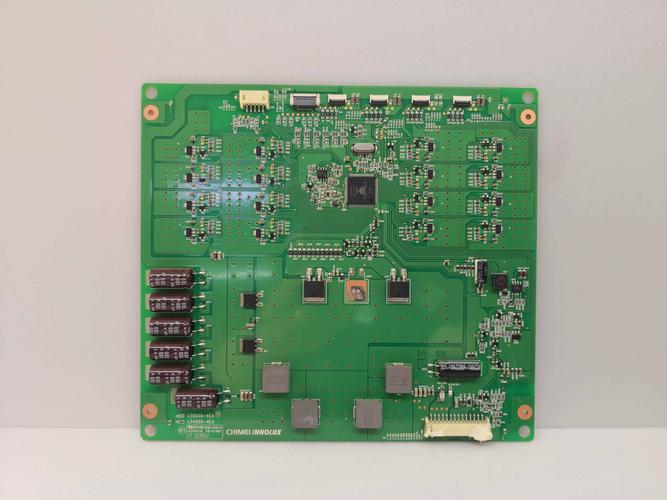

（图片来源网络，侵删）- 电流采样电阻（R_sense）： 串联在LED负极地线或MOS管的源极,用于检测流过LED的电流。
- 反馈电路： 将采样电阻上的电压信号反馈给bit3260的CS引脚，bit3260通过调节PWM的占空比来稳定LED电流,从而实现恒流驱动和亮度控制。
-
保护电路：
- 过压保护、过流保护、短路保护、开路保护等。 bit3260内部通常集成了这些保护功能，当检测到异常时，会关闭输出,保护电路和LED灯珠。
第三部分：故障现象分析与维修步骤
常见故障现象：
- 无光、黑屏： 屏幕完全不亮，但主板可能工作正常（有开机LOGO或声音）。
- 亮度低、闪屏： 屏幕亮但很暗，或者时亮时灭,不稳定。
- 一条竖线/横线、局部暗块： 通常对应LED灯珠或其供电/地线问题。
- 有图像但背光不亮： 主板图像输出正常,但背光驱动板无反应。
维修思路与步骤（从简到繁，从安全到危险）：
初步检查与目视法
- 外观检查： 观察驱动板有无明显烧焦、发黑、鼓包的元件（特别是电容、MOS管、二极管）。
- 虚焊检查： 用放大镜仔细检查bit3260芯片、大电容、MOS管、电感等大功率元件的焊盘有无虚焊、裂纹，可以轻轻用手指按压元件,看是否有异常。
- 保险丝检查： 检查输入端的保险丝（F1）是否熔断，如果熔断,说明后级存在严重短路。
关键电压测量（使用万用表）
这是判断故障范围最快的方法。
-
测量输入电压：
- 在电源接口处测量是否有正常的直流电压输入（通常是24V、32V、48V、56V、72V、80V、90V、156V等，取决于屏幕尺寸和设计）。
- 若无输入电压： 故障在电源板或供电线缆。
- 若有输入电压但保险丝熔断： 切勿直接更换保险丝！必须先排查后级短路。
-
测量bit3260芯片供电（VCC引脚）：
- 找到bit3260的数据手册或电路图，确定其VCC引脚（通常是第1脚或第8脚）。
- 测量该引脚电压是否正常（例如12V-20V）。
- 若无VCC电压：
- 检查VCC供电的限流电阻、滤波电容是否开路或短路。
- 检查VCC引脚对地是否短路，如果短路,可能是芯片本身损坏。
- VCC电压过低或不稳定： 检查VCC供电电路的电容是否失效（容值减小）,或芯片负载过重。
-
测量PWM控制信号：
- 找到bit3260的PWM亮度控制引脚（通常为第5脚）和EN/OFF使能引脚（通常为第6脚）。
- 在正常开机状态下，测量这两个引脚是否有电压信号。
- EN/OFF引脚： 应该有一个高电平（如3.3V或5V）来使能背光。
- PWM引脚： 应该有一个频率固定的脉冲信号（如200Hz）,其占空比随亮度调节而变化。
- 若无PWM信号或EN信号： 故障在主板或主控芯片，可以尝试短接EN引脚到地或VCC，看背光是否能强制开启（部分设计支持）。
- 信号正常但无输出： 故障在bit3260芯片本身或其外围驱动电路。
波形测量（使用示波器）
当电压测量无法定位故障时,示波器就派上用场了。
-
测量bit3260输出驱动引脚（GATE/DR）：
- 正常情况下，应该能看到一个高频的方波脉冲（频率通常在几十kHz到几百kHz）。
- 若无波形： 检查bit3260的VCC、EN、PWM引脚是否正常，如果都正常,则基本可以判断bit3260芯片损坏。
- 波形异常（如幅度不够、频率不对）： 可能是芯片供电不足或芯片本身损坏。
-
测量电流检测引脚：
- 测量bit3260的CS引脚（通常为第2脚）,应该能看到一个幅度较小的锯齿波或直流电压。
- 若电压异常偏高： 可能是输出端开路（如LED灯珠烧毁、排线接触不良），导致电流检测不到，芯片误认为输出正常,但实际上没有电流流过。
**步骤四：对地电阻测量（
