半导体技术与光盘技术作为现代信息技术发展中的两大核心支柱,分别以不同的方式推动了信息存储、处理与传播的革命，半导体技术以其高度集成化、低功耗和高速运算的特性，成为电子设备“大脑”的基础；而光盘技术则通过光学读写方式，实现了大容量、低成本的长久数据存储，两者在技术原理、应用领域及发展路径上既相互独立又相互影响，共同塑造了当代信息社会的面貌。

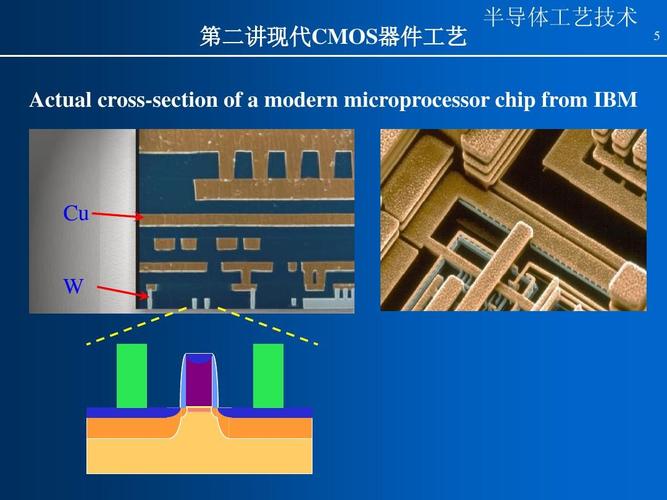

半导体技术的核心在于利用半导体材料（如硅、锗等）的电学特性，通过掺杂、光刻、蚀刻等工艺制造出晶体管、集成电路等元器件，其发展遵循“摩尔定律”的预测，集成度每18-24个月翻一番，推动了计算能力指数级增长，从早期的晶体管收音机到如今的超大规模集成电路（CPU、GPU、存储芯片等），半导体技术已渗透到通信、医疗、汽车、工业控制等各个领域，尤其在人工智能、物联网、5G通信等新兴领域，高性能半导体芯片成为实现海量数据处理、实时响应和低功耗连接的关键，7nm及以下制程的芯片通过缩短晶体管沟道长度、采用FinFET或GAA架构，显著提升了运算速度和能效比；而第三代半导体材料（如氮化镓、碳化硅）则凭借宽禁带、高耐压特性，在射频通信、电力电子等领域展现出替代传统硅基材料的潜力。

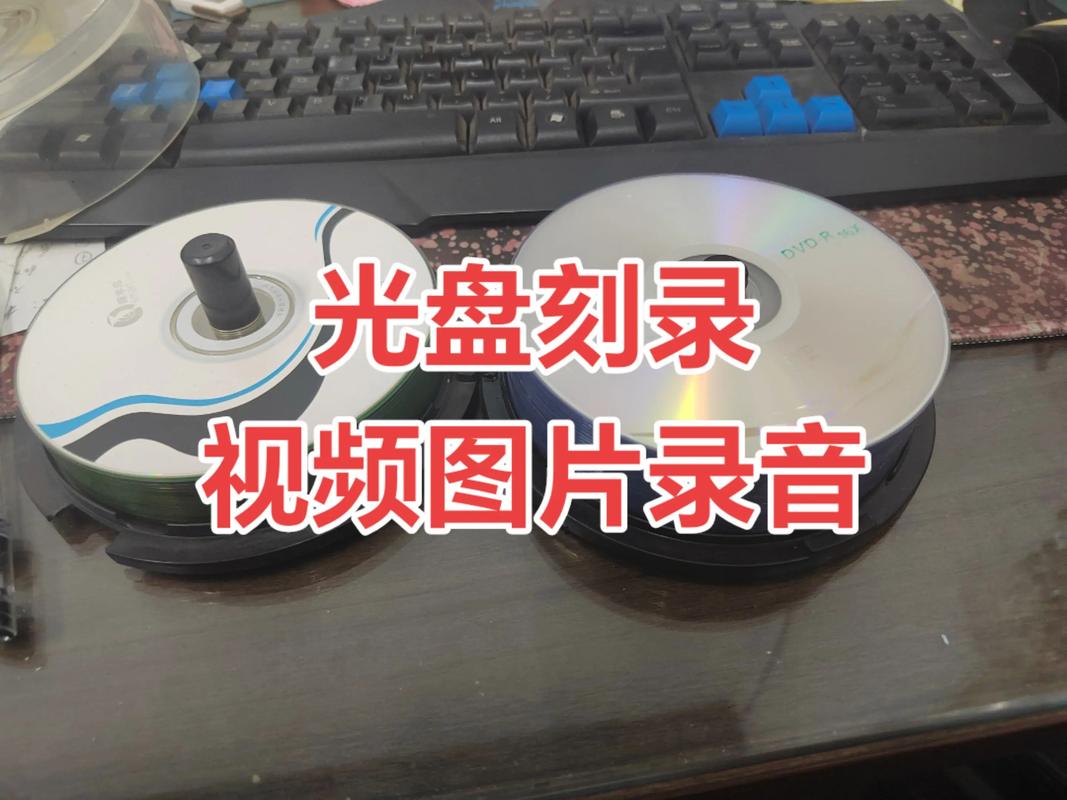

光盘技术则基于光学原理,通过激光在盘片表面烧录凹坑（pit）和平面（land）来记录数字信息，再通过激光反射强度差异读取数据，其发展经历了CD（Compact Disc，1982年）、DVD（Digital Versatile Disc，1995年）和蓝光光盘（Blu-ray Disc，2006年）三代技术，存储容量从CD的700MB提升至蓝光单层的25GB，核心突破在于激光波长的缩短（从CD的780nm到DVD的650nm再到蓝光的405nm）和物镜数值孔径（NA）的增大，光盘技术的优势在于非接触式读写、介质成本低廉、数据保存寿命长（可达30年以上），因此在软件发行、影音娱乐、档案存储等领域曾占据重要地位，随着半导体技术催生的U盘、固态硬盘（SSD）及云存储的普及，光盘因读写速度慢（蓝光最高速约12倍速，即54MB/s）、容量相对有限、需专用驱动设备等缺点，逐渐退出主流市场，仅在特定领域（如游戏主机光盘、长期归档）保留应用。
半导体与光盘技术的交叉点体现在数据存储介质的革新上,早期光盘的读写设备（光驱）依赖半导体激光器、光电探测器等核心元器件，而半导体技术的进步直接推动了光驱的小型化和成本下降，红光半导体激光器的成熟使DVD普及，蓝光激光器的研发则依赖于氮化镓基半导体的突破，光盘的纠错编码（如里德-所罗门码）和调制解调技术（如EFM、8-16调制）也依赖于半导体芯片的实时计算能力，反过来，光盘的大容量存储需求曾刺激半导体存储技术的发展，例如闪存（Flash）初期因成本较高，主要用于替代软盘，而光盘的普及为半导体存储提供了市场过渡，直至闪存技术突破成本瓶颈，最终在移动设备中取代光盘。
从产业生态看,半导体技术是“平台型”技术，其产业链涉及设计、制造、封测等环节，高度全球化，竞争焦点在于制程工艺、IP核和EDA工具；光盘技术则是“应用型”技术，产业链包括盘片制造、光学头研发、内容制作等，后期因市场萎缩逐渐形成区域性寡头（如日本企业主导蓝光标准），两者的发展均受市场需求驱动：半导体受益于摩尔定律下的性能迭代，而光盘则受限于物理光学原理的容量瓶颈，最终被半导体存储技术超越。
半导体技术将继续向3D集成、量子计算、神经形态计算等方向突破，而光盘技术或将在超分辨光存储（如多层光盘、近场光学技术）领域寻求新突破，但短期内难以撼动半导体在存储和计算领域的主导地位，两者的技术融合仍将持续，例如半导体激光器在光通信、激光雷达中的应用，以及光学计算与半导体芯片的协同设计，都将为信息技术发展提供新的动力。
相关问答FAQs
-
问：半导体技术和光盘技术在数据存储方面各有何优缺点？
答：半导体技术（如SSD、闪存）的优点是读写速度快（可达数GB/s）、抗震性强、体积小，缺点是单位存储成本较高、数据易因断电丢失（需额外电路保护）；光盘技术的优点是介质成本低、数据保存寿命长、抗电磁干扰，缺点是读写速度慢、容量有限、需机械驱动设备，且盘片易划伤。 -
问：为什么半导体技术最终取代了光盘在主流存储市场的地位？
答：主要原因有三：一是半导体存储技术（如NAND闪存）通过3D堆叠等工艺突破容量瓶颈，成本持续下降；二是半导体存储无机械部件，支持随机读写，更适合移动设备和云计算场景；三是光盘技术受限于光学原理，容量提升速度远跟不上数据量增长需求，且用户体验（如速度、便利性）落后于半导体存储。
