NE555脉冲在维修工作中是一种极为常见的应用技术，其凭借电路简单、成本极低、驱动能力强、工作模式灵活等优势，在电子设备的故障排查与修复中扮演着重要角色，NE555是一款经典的集成电路，通过外部电阻、电容的配合，可以构成多种脉冲电路，如多谐振荡器、单稳态触发器、施密特触发器等，这些电路在维修中常用于信号产生、波形整形、定时控制、电压比较等场景,帮助维修人员快速定位故障点并验证修复效果。
在维修实践中，NE555脉冲电路的故障表现通常包括无输出、输出异常（如频率偏差、占空比失调、输出电压不稳等）、电路不起振等，这些故障可能由NE555芯片本身损坏、外围元件老化或损坏、供电异常、焊接问题等多种因素导致，维修人员需结合设备功能特点，通过测量关键点电压、波形分析、元件替换等方法逐步排查，在维修一台开关电源时，若发现启动困难，可检查其控制芯片是否为NE555，并用示波器观察其输出脉冲是否正常，若脉冲频率过低或占空比异常,则重点检查外围RC定时元件是否变质。
NE555脉冲电路的维修需掌握其基本工作原理和典型应用电路，以多谐振荡器为例，其输出脉冲频率f≈1.44/[(R1+2R2)×C1]，占空比D=(R1+R2)/(R1+2R2)，若维修中发现输出频率偏离设计值，可能是电阻R1、R2阻值漂移或电容C1容量下降导致；若占空比异常，则需重点检查R1、R2的阻值比例，可用万用表测量电阻值，或用替换法验证电容性能，对于单稳态触发器，其暂态时间t≈1.1RC，若输出脉冲宽度不符合预期，通常为定时R、C元件参数变化或触发信号异常所致。
NE555芯片的供电电压范围为4.5V-16V，若供电异常（如电压过低、纹波过大）会导致其无法正常工作，输出脉冲畸变或无输出，维修时需首先测量电源引脚（VCC，第8脚）和接地引脚（GND，第1脚）的电压，确保供电稳定，NE555的复位端（RESET，第4脚）为低电平有效，若该脚意外接地或受到干扰，会导致电路被强制复位，无输出脉冲，需检查复位端是否有异常低电平信号，控制电压端（CONTROL VOLTAGE，第5脚）通常通过一个0.01μF电容接地，以抑制干扰，若此电容漏电或短路,可能影响输出脉冲的稳定性。

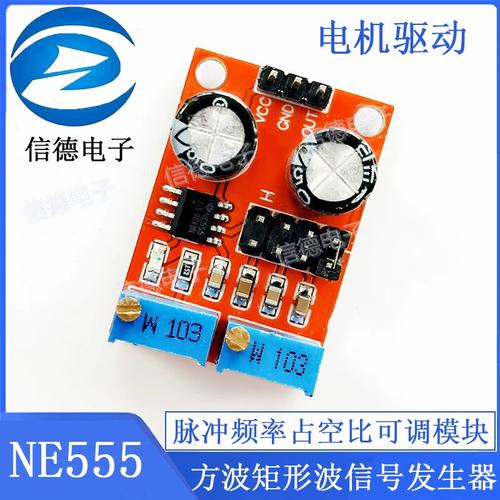

在维修过程中，利用NE555脉冲电路还可以制作简易测试工具，辅助故障排查，可搭建一个1Hz的多谐振荡器，驱动LED闪烁，用于测试设备的电源是否正常；或制作一个可调频率的脉冲发生器，为需要脉冲信号的电路提供测试信号，判断故障是否在信号源部分，以下为NE555多谐振荡器典型元件参数表,供维修参考：
| 元件 | 参数（示例） | 作用 |
|---|---|---|
| R1 | 1kΩ | 充电电阻 |
| R2 | 7kΩ | 放电电阻 |
| C1 | 10μF | 定时电容 |
| C2 | 01μF | 滤波电容（接第5脚） |
| 输出频率 | 约1Hz | LED闪烁指示 |
若维修中发现NE555输出脉冲幅度不足（如高电平接近VCC但低电平抬高），可能是负载过重或NE555驱动能力下降，可尝试减小负载电流或在输出端增加缓冲电路（如三极管驱动），对于输出波形出现毛刺或抖动的情况，需检查供电电源的纹波，以及外围元件的焊接是否牢固,接地是否良好。
NE555芯片的损坏概率相对较低，但在维修中仍可能遇到因静电击穿、过压烧毁、过流损坏等情况导致的功能失效，判断NE555是否损坏，可在断电状态下测量其各引脚对地电阻，与正常值对比（参考值：第1脚与第8脚间正向电阻约10kΩ-20kΩ，第7脚与第8脚间正向电阻约5kΩ-10kΩ），若偏差过大，则可能已损坏，也可在通电状态下，测量关键引脚电压（如第3脚输出电压、第6脚、第7脚电压变化规律），与理论值对比，若严重不符,可考虑更换芯片。
在维修一些基于NE555的复杂电路（如PWM控制器、定时器模块）时，需结合设备整体功能分析，在维修一台逆变器时，若驱动电路无输出脉冲，可能是NE555振荡电路未起振，也可能是保护电路动作导致NE555被复位，需逐一排查保护信号、反馈信号等,避免直接更换NE555而忽略根本故障原因。
NE555脉冲电路的维修需要理论与实践相结合，既要掌握芯片的工作原理和参数特性，又要熟练运用测量工具分析故障现象，通过合理的故障排查流程和元件替换验证，大多数NE555相关的故障都能快速定位并修复，从而提高维修效率,降低维修成本。
相关问答FAQs
Q1：维修时如何判断NE555芯片是否正常工作？
A1：判断NE555是否正常工作需结合供电、关键引脚电压和输出波形综合判断，首先测量VCC（第8脚）电压是否在4.5V-16V范围内，GND（第1脚）是否接地良好，然后测量第6脚（阈值）和第2脚（触发）电压：在多谐振荡器中，两脚电压应随充放电在1/3VCC和2/3VCC之间变化；单稳态触发器中，第2脚触发后，第6脚电压应上升至2/3VCC，最后用示波器观察第3脚输出，应有规则的脉冲波形，频率和占空比符合设计值，若供电正常但关键引脚电压无变化或输出异常，则可能是NE555损坏或外围元件故障。
Q2：NE555脉冲电路输出频率不稳定，可能的原因及排查方法？
A2：输出频率不稳定可能由以下原因导致：①外围RC定时元件参数漂移（如电阻受温度影响阻值变化、电容漏电或容量下降），可用万用表测量R、C实际值，或替换新元件验证；②供电电压波动，导致NE555工作点偏移，需检查电源纹波及稳压电路；③第5脚控制电压端受到干扰，未接滤波电容或电容失效，应确保第5脚通过0.01μF电容接地；④负载变化影响输出，可尝试减小负载或增加缓冲电路，排查时，先断开负载，观察输出是否稳定，再逐步检查供电和外围元件,最后考虑芯片本身性能问题。
