VCD保险丝烧了维修是电子设备维护中常见的一种故障处理方式，通常由电源部分异常导致，掌握正确的维修流程和注意事项不仅能快速解决问题，还能避免设备二次损坏，以下是详细的维修步骤、原因分析及操作要点。
维修前的准备工作
维修前需准备工具和材料，包括万用表、同规格保险丝（注意电压和电流值，常见VCD电源保险丝为2A-5A/250V）、电烙铁、焊锡、松香、镊子、绝缘胶带等，同时确保工作环境干燥、通风，断开VCD电源线并拔出所有连接线，防止触电或短路，若VCD刚使用过，需等待内部电容完全放电（通常10-15分钟）,避免残留电荷损坏工具或造成电击。
故障排查与保险丝更换步骤
-
外壳拆卸与目视检查

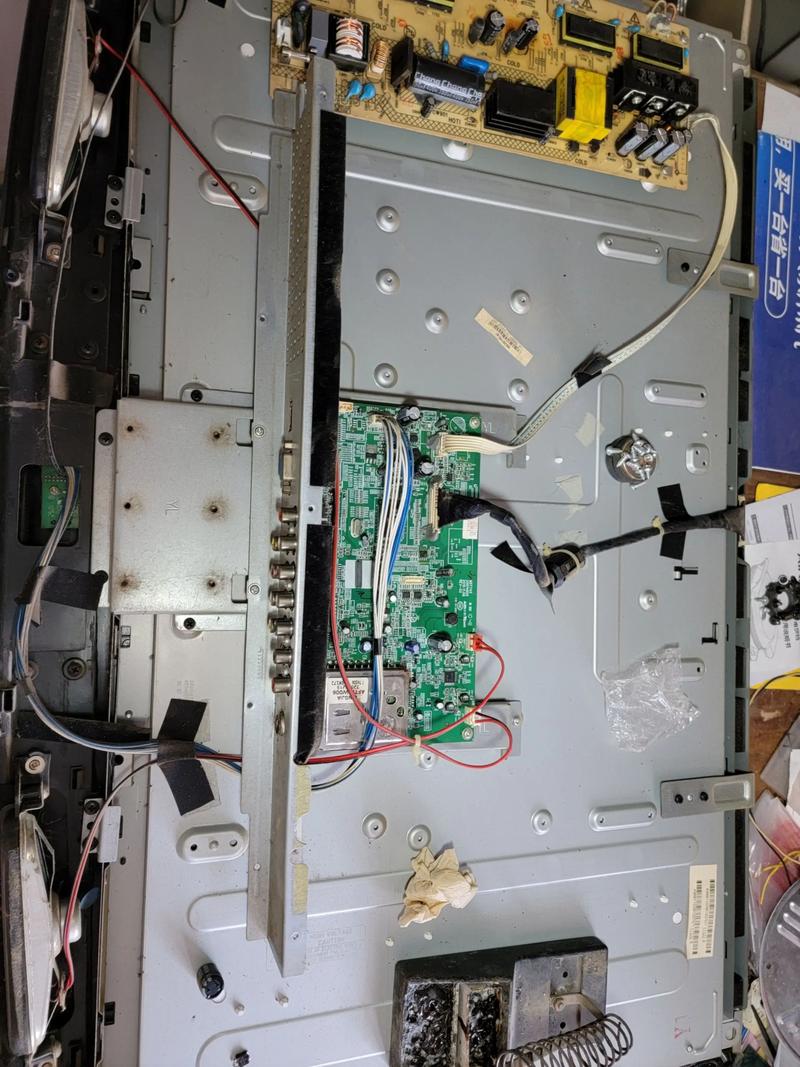

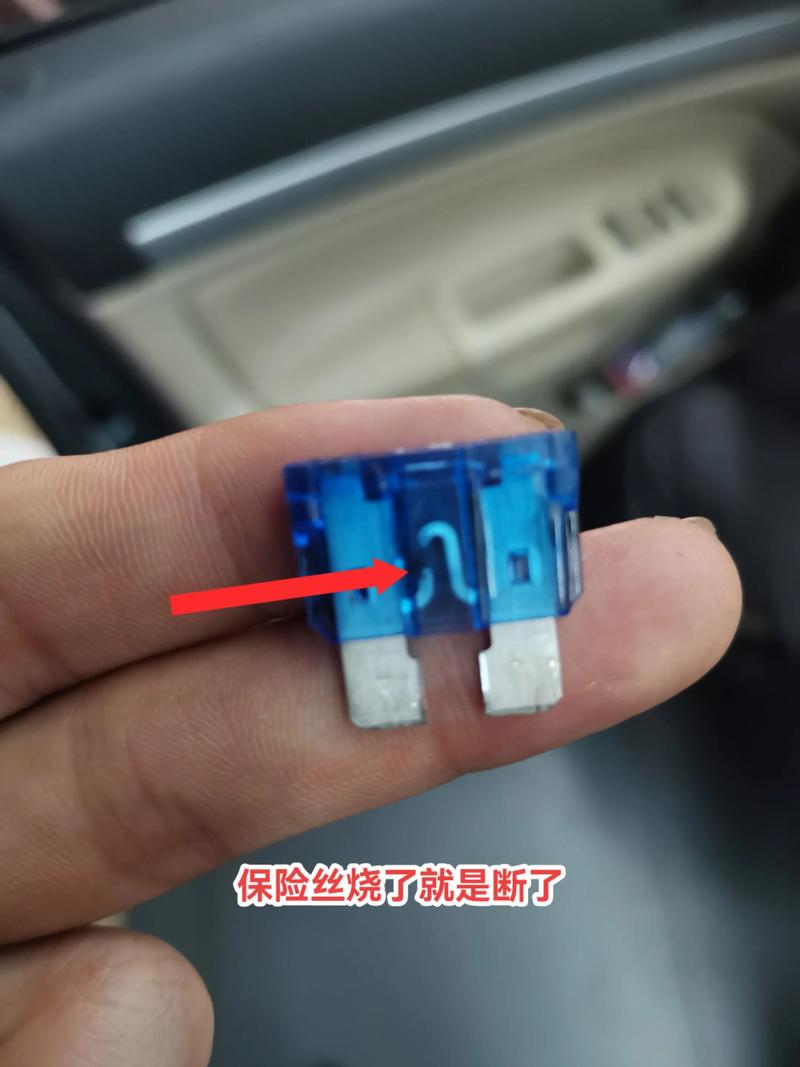

用螺丝刀拆卸VCD外壳，注意部分机型可能有隐藏螺丝或卡扣，拆开后观察保险丝位置，通常位于电源板入口处，靠近电源线接口，外观为透明或玻璃管状，两端有金属帽，若保险丝熔断，可见内部熔丝断裂或发黑,部分严重时会伴随焦味或周围元件烧毁痕迹。 -
万用表检测保险丝
即使目视保险丝熔断，也需用万用表电阻档（200Ω档）确认：将表笔接触保险丝两端，若阻值无穷大，则已熔断；若阻值接近0Ω，则保险丝正常，需排查其他故障，若保险丝完好，但设备仍无法通电，应检查电源开关、电源线及内部线路是否断路。 -
更换保险丝前的电路检测
关键步骤：直接更换保险丝后通电可能导致二次损坏，必须先排查故障原因，重点检测以下部分：
（图片来源网络，侵删）- 整流桥：用万用表二极管档检测整流桥四个引脚，正向导通电压约0.5-0.7V，反向截止，若短路或断路需更换。
- 滤波电容：检测容量是否下降（用电容档或替换法），观察是否鼓包、漏液，耐压值通常为400V以上。
- 开关管：作为电源核心元件，易因过压、过流击穿，用万用表电阻档检测c-e极是否短路（正常阻值应较大）。
- 稳压电路：检查稳压IC（如KA78XX系列）及其周边元件，如反馈电阻、光电耦合器是否异常。
可参考下表归纳常见故障点及检测方法：
故障区域 检测元件 常见故障现象 万用表检测方法 电源输入 保险丝 熔断、发黑 电阻档测阻值无穷大 整流滤波 整流桥、滤波电容 鼓包、漏液、炸裂 二极管档测整流桥；电容档测容量 开关稳压 开关管、稳压IC 击穿、开路、输出电压异常 电阻档测c-e极短路；电压档测输出 负载电路 解码板、电机 短路、漏电 断开负载后测电流是否仍过大 -
更换保险丝
确认故障排除后，选择同规格保险丝（如T2AL/250V），切勿用铜丝等替代，避免失去过流保护功能，用电烙铁焊下旧保险丝，注意焊点时间不宜过长（不超过3秒），避免损坏电路板，焊接新保险丝时，确保焊点光滑、无虚焊，焊后用酒精清洁助焊剂,防止短路。 -
通电测试与观察
装回外壳后通电，立即观察电源指示灯是否亮起，听有无异响（如啸叫、打火声），若正常可放入光盘测试播放功能，若保险丝再次熔断，说明仍有隐性故障，需重新检测开关管、稳压电路或负载是否存在短路。
常见故障原因分析
- 电网电压波动：电压过高导致电流激增，击穿滤波电容或开关管，引发保险丝熔断，建议使用稳压电源或加装稳压器。
- 元件老化：整流桥、滤波电容长期工作后性能下降，漏电流增大，使保险丝过热熔断。
- 负载短路：VCD内部解码板、激光头电机等短路，导致电源输出电流异常，可逐一断开负载排查。
- 雷击或浪涌：雷电通过电源线引入浪涌电压，瞬间击穿电源元件,需安装防雷插座或浪涌保护器。
维修注意事项
- 安全第一：操作时避免触碰高压部分（如滤波电容），即使断电后电容也可能存有高压。
- 元件匹配：更换元件时需注意参数一致，如滤波电容耐压值不得低于原值，开关管型号需兼容。
- 防静电措施：焊接MOS管等静电敏感元件时，需佩戴防静电手环，工作台铺防静电垫。
- 维修记录：对故障现象、更换元件、检测结果进行记录,便于后续维护或故障复现分析。
相关问答FAQs
Q1：更换保险丝后立即又熔断，但检测开关管和整流桥都正常，可能是什么原因？
A：这种情况需重点检查稳压电路中的光电耦合器和精密稳压IC（如TL431），光电耦合器失效会导致开关管导通时间过长，输出电压升高，引起过流保护，可用万用表测量光电耦合器1、2脚正向电压（约1-2V）和3、4脚导通情况，若异常需更换，同时检查反馈电阻是否变值,确保输出电压稳定。
Q2：VCD长期未使用后保险丝熔断，是否因元件受潮？
A：可能，潮湿环境会导致电路板绝缘性能下降，漏电流增大，尤其在电源部分的高压区域，易引起保险丝熔断，可先用热风枪或吹风机低温档（避免过热）烘干电路板10-15分钟，再检测电阻、电容等元件是否因受潮参数变化，若烘干后恢复正常，建议存放时放置防潮剂,避免长期闲置。
