18650电池组的维修是一个需要专业知识和谨慎操作的过程，涉及电池检测、故障诊断、单体更换、组配平衡等多个环节，由于18650电池组广泛应用于电动车、储能设备、便携式电源等领域，其维修质量直接关系到设备的安全性和使用寿命,因此必须严格遵循规范流程。
维修前的安全准备
18650电池属于锂离子电池，在维修过程中存在短路、过热、起火等风险，因此安全准备是首要任务，确保维修环境通风良好，远离易燃易爆物品，并配备灭火器（如D类灭火器或干粉灭火器），操作人员需佩戴绝缘手套、护目镜和防静电手环，避免人体静电或金属工具导致短路，需准备专业工具，如万用表、电池内阻测试仪、点焊机、绝缘胶带、电池组保护板检测仪等，严禁使用普通烙铁进行电池焊接,以免高温损坏电池外壳或引发内部短路。

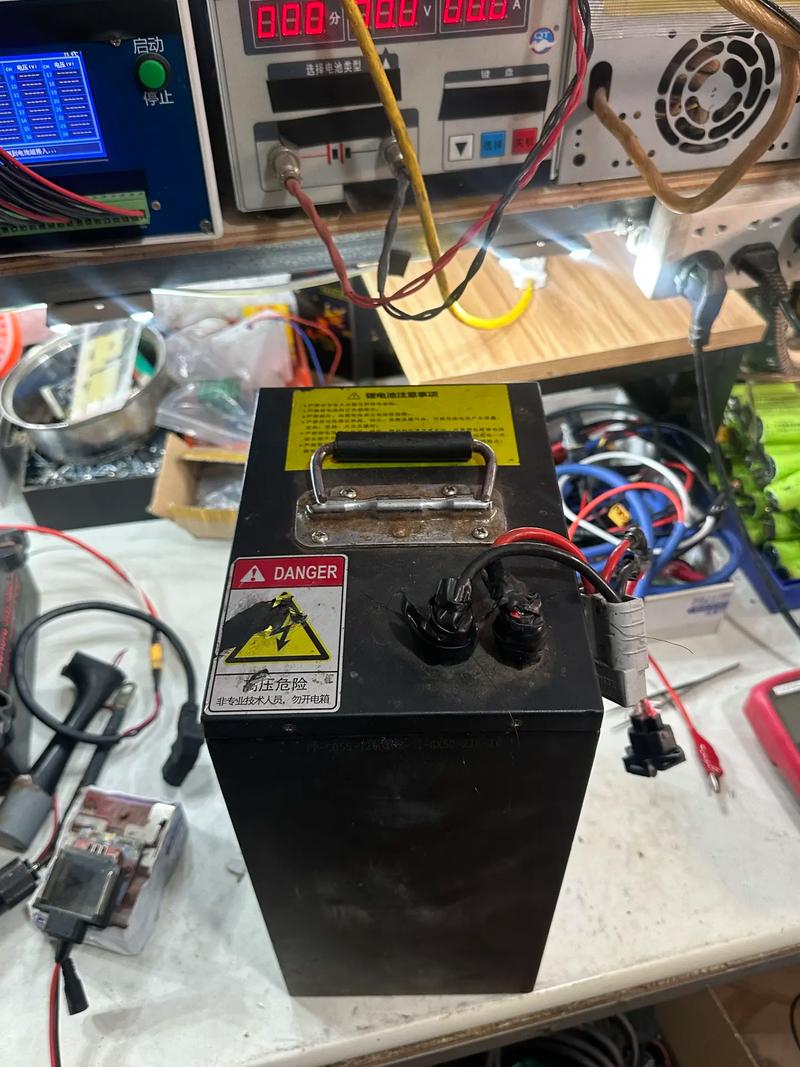

故障诊断与检测
维修前需对电池组进行全面检测，确定故障原因和范围，检查电池组外观是否有鼓包、漏液、变形或破损，若有则需立即停止操作，该电池组可能存在严重安全隐患，使用万用表测量电池组总电压，若总电压过低（如低于额定电压的80%），需逐节测量单体电池电压，标记电压异常的单体（如电压低于2.5V或高于4.2V），通过电池内阻测试仪检测各单体内阻，内阻异常偏高的电池可能存在老化或内部损坏，检测电池组保护板功能，包括过充、过放、过流、短路保护是否正常，可通过模拟短路或过充测试验证（需在安全条件下进行）。

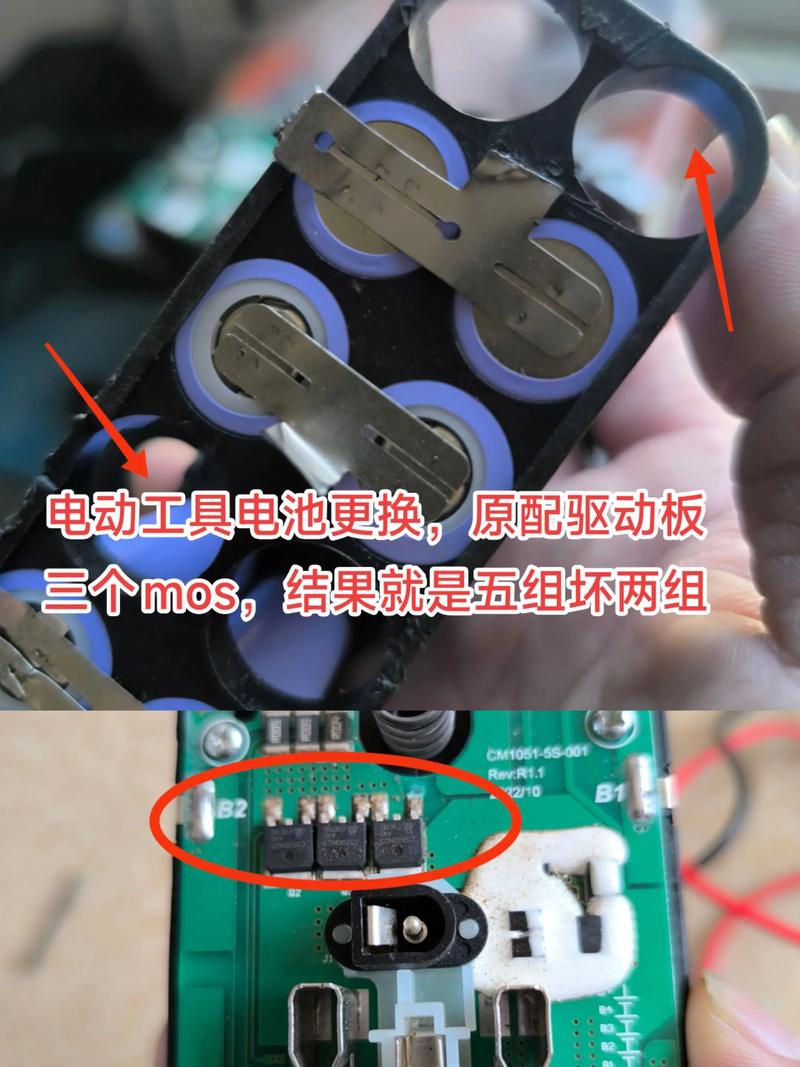

单体电池更换与处理

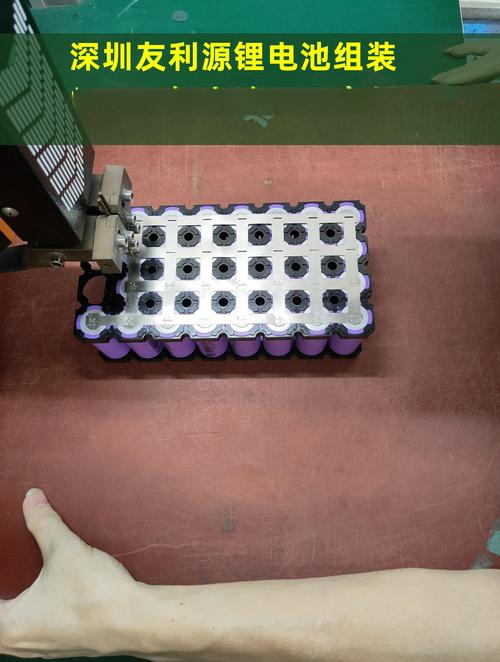

若确定部分单体电池故障，需进行更换，将电池组完全放电至安全电压（通常为3.0V/节），避免运输或拆解过程中发生意外，使用专用工具拆解电池组外壳，常见的封装方式有塑料外壳卡扣固定、金属外壳螺丝固定或胶水粘合，需根据结构选择合适方式拆解，避免损坏相邻电池，拆解后，记录原电池的排列顺序、焊接方式和连接片材质（如镍片、铜片），确保新电池参数一致（容量、内阻、电压、型号），取出故障电池时，需用绝缘胶带包裹电极，防止短路，新电池需进行分选，确保电压差不超过0.05V，内阻差不超过5mΩ，以保证电池组一致性，使用点焊机将新电池与连接片焊接，焊接电流和时间需严格控制（通常焊接电流为80-150A，时间0.1-0.3秒），避免虚焊、假焊或高温损伤电池，焊接后,用万用表检查连接点是否导通良好。
电池组重组与平衡
更换电池后，需重新组装电池组并确保电气连接可靠，根据原设计串联或并联方式排列电池，串联时注意正负极方向，并联时需保证各电池电压一致，组装后，使用电池组平衡仪进行充电平衡，确保每节电池电压达到4.2V（根据电池类型调整），误差不超过0.05V，若保护板支持均衡功能，可连接保护板后进行充电测试，观察均衡是否正常，需检查电池组绝缘性能，用绝缘电阻测试仪测量正负极与外壳之间的绝缘电阻，应大于10MΩ。
修复后测试与验收
修复后的电池组需进行全面性能测试，进行充放电测试，使用电池检测仪以0.5C电流充电至4.2V，再以1C电流放电至3.0V，记录放电容量，应达到额定容量的90%以上，进行循环寿命测试，进行2-3次充放电循环，观察容量衰减情况，进行安全性能测试，包括过充测试（充电至5V）、过放测试（放电至2.0V）、短路测试（持续5秒），测试过程中需监控电池温度，若出现异常发热、鼓包等情况,则判定为不合格。
常见故障及处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 电池组完全无电压 | 保护板损坏或总线路断路 | 检测保护板，更换或修复线路 |
| 单体电压不均衡 | 电池老化或保护板均衡失效 | 更换老化电池，修复或更换保护板 |
| 电池组鼓包 | 过充、过放或电池内部短路 | 立即停止使用，更换故障电池组 |
| 放电时间短 | 电池容量衰减或内阻过大 | 检测单体容量，更换低容量电池 |
相关问答FAQs
Q1：18650电池组维修时，能否直接用普通电烙铁焊接电池？
A：绝对不能，普通电烙铁温度较高（通常300℃以上），且不具备快速散热功能，直接焊接会导致电池内部温度升高，可能引发隔膜收缩、内部短路甚至起火爆炸，必须使用专用点焊机，通过大电流瞬间加热，确保焊接时间短、热量集中,避免损伤电池。
Q2：更换18650电池时，为什么必须选择参数一致的新电池？
A：18650电池组对一致性要求极高，若新电池与旧电池在容量、内阻、电压上差异过大，会导致充放电过程中电流分配不均，容量小的电池易过充，容量大的电池易过放，内阻大的电池发热严重，长期使用会加速电池老化，甚至引发热失控，新电池需与原电池参数保持一致，并经过分选匹配,确保电池组整体性能稳定。
