通用汽车CAN网络维修是现代汽车维修中的重要环节,控制器局域网（CAN）作为汽车各电子控制单元（ECU）之间的通信 backbone，其稳定运行直接影响车辆的动力性、经济性、安全性及舒适性，CAN网络采用双线差分信号传输，具有抗干扰能力强、数据传输速率高（通用汽车多采用500Kbps或125Kbps速率）、多主站控制等特点，但长期使用中仍可能出现故障，需系统排查。
CAN网络故障常见现象与初步判断
当CAN网络出现故障时,车辆可能表现为仪表盘多个故障灯同时点亮（如发动机故障灯、ABS故障灯、SRS故障灯等）、部分功能失效（如无法启动、空调不工作、车窗升降失灵）、通信中断导致ECU进入故障保护模式等，维修前需通过初步现象判断故障范围：若所有相关功能均失效，多为CAN总线主干线故障；若仅部分功能异常，可能是单个ECU通信故障或分支线路问题。
维修工具与诊断流程
CAN网络维修需专业工具支持,主要包括：
- 诊断仪：如GM原厂Tech2或第三方兼容设备，用于读取ECU故障码（DTC），重点关注U类代码（如U0100失去与ECU通信、U0123失去与ABS通信等）。
- 示波器：必备工具，用于检测CAN-High（CAN-H）和CAN-Low（CAN-L）的波形，正常波形下CAN-H电压约为2.5-3.5V，CAN-L约为1.5-2.5V，差分电压约为2V；若波形异常（如无信号、电压幅值不一致、干扰毛刺），则存在线路或节点故障。

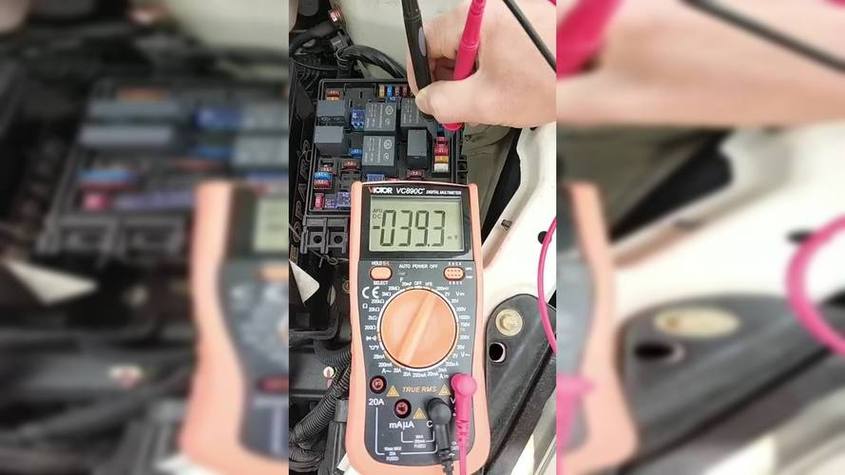

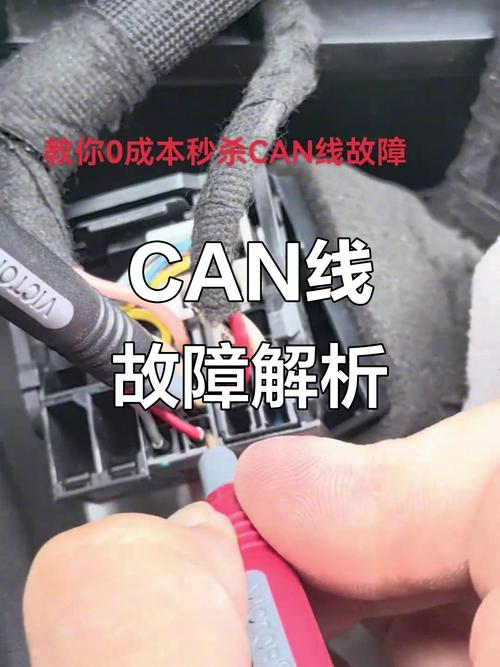

- 万用表：用于测量线路通断、短路及电阻值，CAN总线终端电阻正常值约为60Ω（两个120Ω电阻并联）。
标准诊断流程：
- 第一步：读取故障码：通过诊断仪读取全车ECU故障码，记录与通信相关的DTC，初步定位故障节点。
- 第二步：检查终端电阻：断开CAN总线两端（如动力CAN网关ECU和车身CAN网关ECU），分别测量CAN-H与CAN-L之间的电阻，若为60Ω左右，说明终端电阻正常；若为120Ω，说明一侧终端电阻未接入；若为无穷大或0Ω，则存在线路断路或短路。
- 第三步：波形检测：用示波器连接CAN总线接头，观察波形是否正常，常见异常波形包括：
- 无信号：说明总线断路或ECU未供电；
- 电压幅值异常：如CAN-H始终为5V、CAN-L始终为0V，可能存在CAN-H与电源短路或CAN-L与接地短路；
- 波形紊乱：存在干扰，需检查线路是否与高压线并行或屏蔽层接地不良。
- 第四步：节点隔离测试：若怀疑某个ECU导致故障，可采用“断开法”：逐一断开各ECU的CAN线束接头，观察波形是否恢复正常，若恢复正常，则说明被断开的ECU存在故障（如内部短路、通信芯片损坏）。
常见故障点与维修方案
通用汽车CAN网络常见故障点及维修措施如下表所示：
| 故障类型 | 可能原因 | 维修方案 |
|---|---|---|
| 总线断路 | 线束老化、插接器松动、断线 | 检查线束走向，修复断线或更换损坏线束；清洁并紧固插接器。 |
| 总线短路 | CAN-H/CAN-L互短、与电源/接地短 | 用示波器定位短路点，修复受损线路；检查插接器是否进水或腐蚀。 |
| 终端电阻异常 | 网关ECU或终端电阻模块损坏 | 更换损坏的ECU或终端电阻模块。 |
| ECU通信故障 | ECU供电/接地异常、内部通信芯片损坏 | 检查ECU电源线路和接地线路；若线路正常，则更换ECU。 |
| 信号干扰 | 线束布局不当、屏蔽层接地不良 | 重新布置线束，避免与高压线并行；修复屏蔽层接地。 |
维修注意事项
- 断电操作：维修前务必断开蓄电池负极，防止短路损坏电子元件。
- 匹配与编程：更换ECU或网关模块后，需使用诊断仪进行编程和匹配，确保CAN网络通信正常。
- 线束规范：修复线束时需使用原规格导线，确保线径、屏蔽层符合要求，避免信号衰减。
- 防静电措施：ECU对静电敏感，维修时需佩戴防静电手环，避免静电击穿芯片。
相关问答FAQs
Q1：诊断仪显示“U0140失去与车身控制模块通信”，但其他ECU通信正常，如何处理？
A：首先检查车身控制模块（BCM）的供电和接地线路（参考电路图测量电压和电阻，确保供电正常、接地良好）；若供电接地正常，用示波器检测BCM的CAN-H和CAN-L波形，若无信号或信号异常，需检查CAN总线至BCM的线束是否断路或短路；若波形正常，则可能是BCM内部通信模块损坏，需更换BCM并重新编程。
Q2：维修后CAN总线波形仍存在间歇性干扰，如何排查？
A：间歇性干扰多由接触不良或外部干扰源导致，首先检查CAN总线所有插接器是否紧固，线束是否有挤压或磨损导致接触不良；若线束正常，排查是否与高压点火线、发电机线等并行布线，需调整线束走向；检查蓄电池电压是否稳定，电压波动也可能导致信号干扰，必要时更换蓄电池或检查发电机调节器。
