维修前准备与安全第一
这是所有维修工作的前提,尤其是对于带有市电的功放。

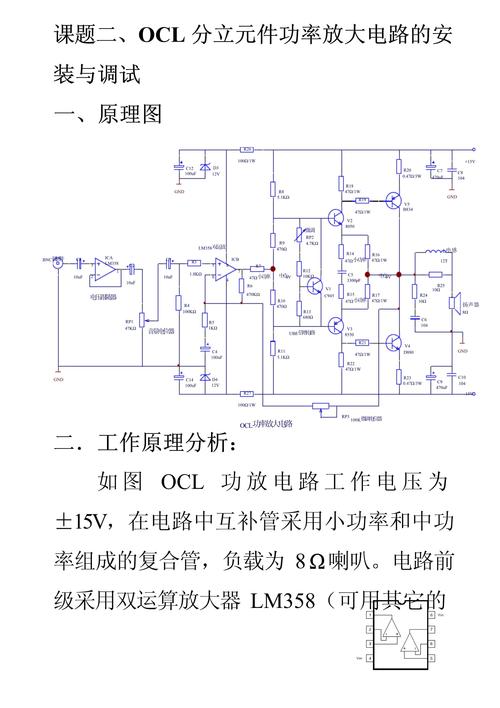

（图片来源网络，侵删）
-
断电与放电：
- 必须断开电源线，不要只依赖开关。
- 对大容量滤波电容（电源部分）进行放电操作，使用大功率电阻（如1kΩ/5W）进行短接放电，或用绝缘螺丝刀小心短路电容两端引脚，防止残留电荷损坏万用表或电击维修人员。
-
准备工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，用于观察信号波形、判断静态工作点是否稳定、有无自激振荡。
- 信号发生器：用于注入测试信号。
- 负载电阻：功放额定功率的假负载（如8Ω/50W水泥电阻），用于测试功放是否正常工作，防止接音箱时烧毁扬声器。
- 酒精、棉签、烙铁、吸锡器、松香、焊锡：用于清洁和焊接。
- 隔离变压器：强烈建议使用，它可以将功放与市电电网隔离，防止因设备漏电导致触电，也能避免功放故障时对电网造成干扰。
核心维修思路与流程
OCL功放的核心是“对称”和“零中点电压”，维修流程应围绕这两点展开。
第一步：静态检查（不通电）
这一步的目的是发现明显的短路、断路和元件损坏。

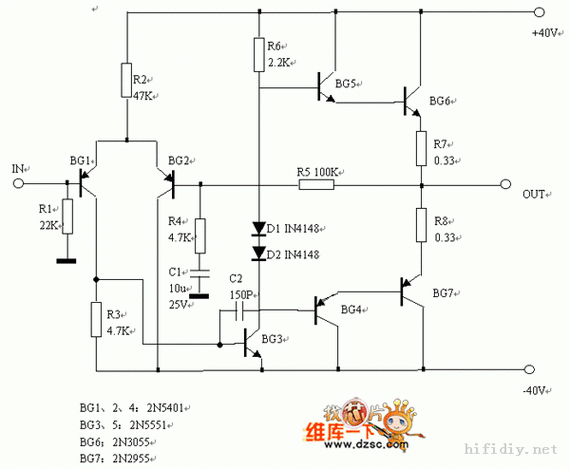

（图片来源网络，侵删）
-
外观检查：
- 观察PCB板有无烧焦、发黑、炸裂的元件（特别是大功率管、电阻、电容）。
- 检查保险丝是否熔断。
- 查看有无虚焊、脱焊、元件引脚相碰的情况。
-
电阻测量（关键步骤）：
- 电源对地电阻：
- 将万用表调至电阻档（R1或R10），红表笔接功放正极电源输入端，黑表笔接地，正常应有较大阻值（通常在几十到几百欧姆，具体取决于功放功率和设计）。
- 同样,测量负极电源输入端对地电阻，正常情况下，正负电源对地的电阻应基本对称。
- 如果阻值很小（接近0Ω），说明存在严重短路，常见原因：滤波电容击穿、功放管c-e极击穿、限流电阻烧毁。
- 输出端对地电阻：
- 测量功放输出端（通常是中点）对正电源、对负电源、对地的直流电阻。
- 正常情况下,由于输出级是互补对称的，其对正负电源的电阻应大致相等，且有一定阻值（几十到几百欧姆）。
- 如果输出端对地电阻为0Ω，通常是功放管c-e极或保护电路的继电器触点等发生短路。
- 功放管检测：
将功放管从焊盘上至少断开一个引脚（通常是基极b），然后用万用表的二极管档测量其c-e结、b-e结、b-c结的正反向特性，对于NPN和PNP管，应有正常的PN结单向导电特性，如果c-e间电阻为0或无穷小，则管子已击穿。
- 电源对地电阻：
第二步：通电初检（极度危险，务必小心！）
注意： 此步建议在电源回路中串联一个合适的灯泡（如100W白炽灯）作为限流保护，正常时灯泡微亮或闪烁，短路时灯泡会正常发光，起到保护作用。
-
测量电源电压：
测量正负电源滤波电容两端的电压是否正常且对称,对于±35V的功放，应测得+35V和-35V的电压，如果不对称或电压异常，问题出在前级电源部分。
-
测量中点电压（OCL的核心）：
- 这是最关键的一步！将万用表直流电压档打到合适的量程，红表笔接功放输出端（中点），黑表笔接地。
- 正常情况：中点电压应为0V，或者非常接近0V（通常在±50mV以内），这是OCL电路正常工作的基本前提。
- 异常情况：
- 中点电压严重偏离0V（如+2V或-3V）：这是OCL功放最常见的故障，说明输出级直流偏置不平衡，会烧毁扬声器或功放管。必须立即断电排查！
- 中点电压漂移不定：可能是自激振荡或某个元件性能不良（如电容漏电）。
第三步：故障定位与排查
根据静态检查和通电初检的结果,来确定故障的大致范围。
情景A：中点电压严重偏离0V
这是最棘手也最常见的故障,排查思路是“从后往前”，即从输出级往前级检查。
- 检查输出级：
- 功放管：再次确认功放管（对管）是否完好，用万用表测量c-e极间电阻，即使断开基极，如果c-e间短路或漏电严重，也会导致中点电压异常。
- 偏置电路：这是中点电压偏移的首要怀疑对象，OCL的输出级需要一个非常稳定的“Vbe倍增器”电路（通常由一个三极管和几个电阻构成，如著名的“Vbe multiplier”或“diode-compensated bias circuit”）来提供微小的静态偏置电压，以消除交越失真。
- 检查偏置电路中的三极管是否损坏。
- 检查构成偏置电压的精密电阻（如R1, R2）是否变值或开路，任何一个电阻的微小变化都可能导致偏置电压剧增或消失，从而引起中点电压大幅偏移或交越失真加剧。
- 差分放大级：检查推动级的差分管（通常是配对的三极管）是否良好，如果其中一个损坏，会导致电流不平衡，进而影响输出级。
- VCC/VCC供电平衡：用万用表分别测量输出级功放管的集电极（c极）供电电压，即+VCC和-VCC，这两个电压必须绝对对称，如果不对称（例如一个+35V，一个-30V），中点电压必然会偏离，问题可能出在前级稳压电路或电源整流滤波部分。
情景B：功放无声
-
先检查保护电路：
- 很多OCL功放带有输出直流保护,测量保护继电器的控制端是否有电压，如果保护电路因某种原因（如中点微弱偏移、开机冲击）误动作，继电器会断开，音箱无声。
- 检查继电器本身是否损坏或触点氧化。
-
检查信号通道：
- 从输入端开始,用示波器或信号发生器配合万用表，逐级测量信号，信号应该从前级（输入、音量、音调）->推动级->输出级，一级一级传递。
- 重点检查耦合电容是否失效（开路），通路上的电阻是否开路。
-
检查末级供电：
功放管没有供电肯定无声,检查功放管的集电极（c极）是否有正常的正负电压。
情景C：自激振荡
表现为“咝咝”声、汽船声，或接上音箱后音箱自己“唱歌”。
-
现象判断：
- 低频自激（汽船声）：通常是电源退耦不良或环路负反馈网络问题。
- 高频自激（咝咝声）：通常是相位补偿电容失效、布线不合理或高频旁路电容失效。
-
排查方法：
- 示波器是眼睛：用示波器观察输出端，可以看到自激的波形。
- 检查补偿电容：检查运放或差分放大器上的相位补偿电容（通常是几十pF到几百pF的小电容）是否失效或开路。
- **检查退耦电容
