29寸王牌彩电故障维修涉及多方面技术问题，需结合现象分析原因并逐步排查，以下从常见故障类型、维修步骤、工具使用及注意事项等方面详细说明,帮助维修人员高效解决问题。

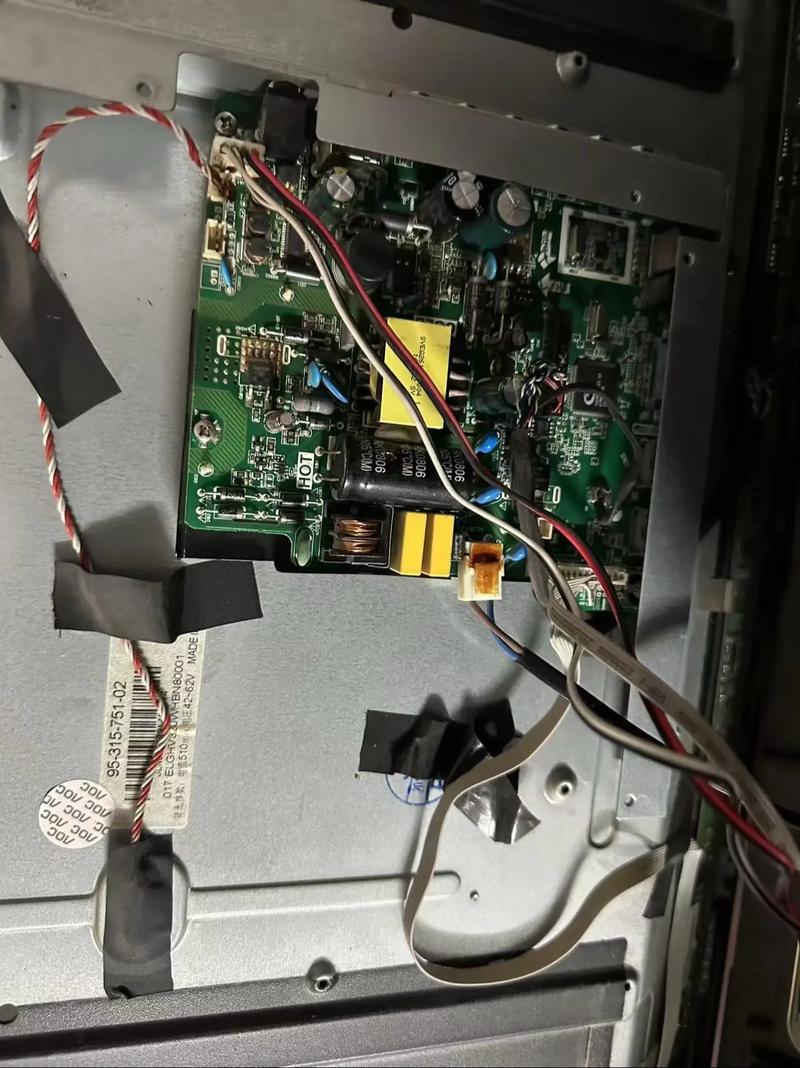

（图片来源网络，侵删）
常见故障现象及原因分析
29寸王牌彩电作为老式显像管电视，故障多集中在电源、行扫描、显像管及信号处理部分,以下是典型故障及对应原因：
| 故障现象 | 可能原因 |
|---|---|
| 无光栅、无声音 | 电源电路故障（保险丝熔断、开关管损坏）、行输出电路故障（行管击穿、行变压器损坏） |
| 光栅暗淡、图像模糊 | 显像管老化、聚焦电压异常、高压包性能下降 |
| 图像扭曲、有干扰条纹 | 行线性不良、AGC电路故障、接地不良 |
| 无彩色或彩色异常 | 色解码芯片故障、色副载波恢复电路问题、消磁电阻失效 |
| 声音正常但图像缺失 | 视频放大电路故障、显像管阴极与栅极短路 |
维修步骤与操作方法
安全检测与初步判断
维修前必须切断电源，拔下电源线并等待高压电容放电，使用万用表电阻档测量电源插头两端阻值，正常应在几十欧姆（视机型而定），若阻值无穷大，说明电源输入回路存在开路；若阻值接近零,则可能存在短路故障。
电源电路检修
电源电路是故障高发区,需重点检测以下元件：
- 保险丝：若熔断，需检查整流桥、开关管（如2SC3460）是否击穿，更换保险丝前必须排除短路故障,否则可能扩大故障。
- 开关电源输出电压：正常应有+B（约115-130V）、12V、5V等电压输出，若+B电压异常，检测PWM控制芯片（如UC3842）及其外围电路。
- 待机控制电路：检查光耦（如PC817）和继电器驱动电路,确保待机状态下电源能正常切换。
行扫描电路检修
行扫描电路故障会导致无光栅或保护性关机：

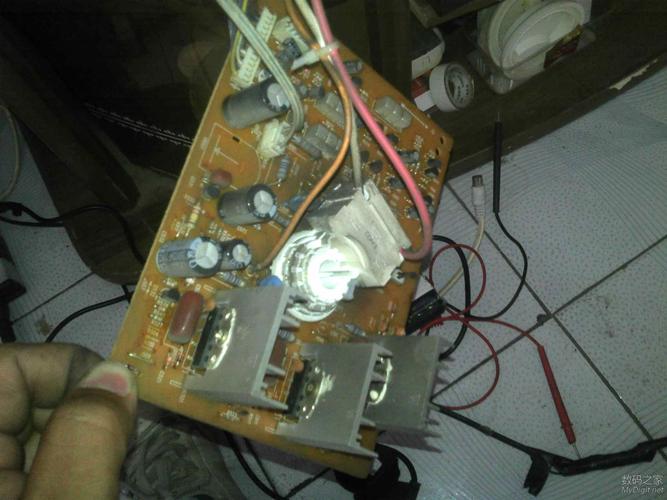

（图片来源网络，侵删）
- 行输出管检测：用万用表二极管档测量行管（如D1555）c-e极，若短路需更换并检查阻尼二极管、逆程电容。
- 行输出变压器检测：测量次级绕组组阻，若异常需更换高压包，注意：高压包打火可能伴有焦糊味或拉弧痕迹。
- 行振荡电路：检查晶振（如500kHz）和行激励三极管（如2SC1815），确保行频正常（15625Hz）。
显像管相关故障处理
- 光栅暗淡：测量显像管各阴极电压（正常约120-150V），若某阴极电压过高，可能存在碰极,可用酒精棉球擦拭管脚判断是否漏电。
- 聚焦不良：调整聚焦电位器（通常在高压包附近）,若无效则需更换高压包或显像管。
- 消磁电路：若出现色斑，检查消磁电阻（如PTC），其冷态阻值应小于30Ω,热态阻值应达数百千欧。
信号处理电路检修
- 无彩色：检测色解码芯片（如TA7698AP）的色度控制端（第12脚）电压，正常应为6-8V，若异常，检查4.43MHz晶振和外围电容。
- 图像干扰：检查中放通道（如TA7680AP）的AGC电压，若波动大需更换滤波电容（如10μF/16V）。
维修工具与注意事项
- 必备工具：万用表（含电容档）、示波器、隔离变压器（用于安全测试）、行输出变压器专用测试仪、烙铁（30W以上）。
- 注意事项：
- 更换元件时需注意型号参数，如行管必须耐压高（≥1500V）、电流大（≥5A）。
- 拆卸显像管管座时需避免用力过猛,防止管颈破裂。
- 焊接集成电路时需使用防静电烙铁,避免芯片损坏。
- 维修后需检查所有焊点,防止虚焊导致间歇性故障。
维修案例参考
案例1：一台王牌29寸彩电无光栅、无声音。
检修过程：测电源插头阻值为0Ω，拆机发现保险管发黑，测整流桥和开关管均击穿，更换后测+B电压仍为0V，进一步检测发现PWM芯片UC3842损坏，更换后恢复正常。
案例2：图像彩色时有时无。
检修过程：测TA7698AP第12脚电压在4-7V波动，检查外围电容C515（0.1μF）漏电,更换后彩色稳定。
相关问答FAQs
Q1：维修时显像管高压打火如何处理？
A：高压打火通常由高压包老化或显像管管座积碳导致，首先清洁管座（用酒精棉球擦拭），若无效则需更换高压包，操作时需注意放电,避免触电。
Q2：如何判断显像管是否老化？
A：开机后测量阴极电流，若电流明显偏小（正常约1-2mA），且加速极电压已调至最大仍无法改善亮度，说明显像管发射能力下降，属于老化,建议更换显像管。
