at开关电源原理与维修
开关电源因其高效、小型化等优点，在电子设备中广泛应用，AT（Advanced Technology）架构的开关电源是早期计算机系统中的典型电源类型，其工作原理和维修方法具有代表性，本文将详细解析AT开关电源的工作原理，并结合常见故障介绍维修步骤及注意事项。
AT开关电源的工作原理

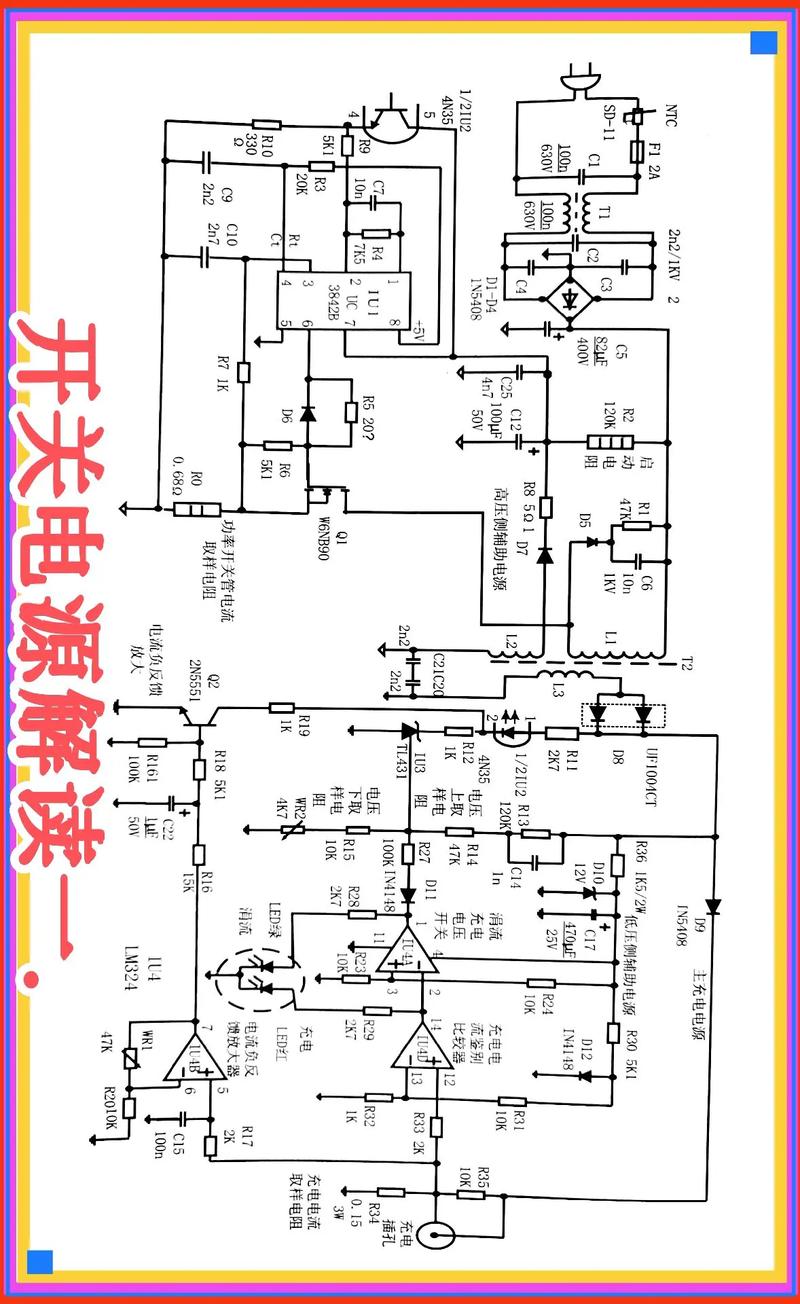

AT开关电源的核心是通过高频开关动作实现AC-DC转换，其基本组成包括输入滤波电路、整流滤波电路、变换电路、控制电路、输出滤波电路和保护电路。
-
输入与整流滤波：220V交流电经过保险丝、EMI滤波电路（抑制电磁干扰）后，由整流桥（通常为全桥整流）转换为脉动直流电，再经大容量电解电容滤波，变为约300V的直流电压（空载时接近峰值）。
-
变换与隔离：300V直流电压通过启动电阻给开关管（如MOSFET或三极管）提供初始偏压，使其开始高频开关动作（通常频率为20-100kHz），开关管导通时，电流通过高频变压器初级绕组，将能量以磁场形式存储；截止时，磁场通过次级绕组释放能量，实现电压变换和隔离，高频变压器次级绕组根据输出电压需求设计不同匝数，经整流二极管（如肖特基二极管）和电容滤波后，输出+5V、+12V、-5V、-12V等多路直流电压。
（图片来源网络，侵删） -

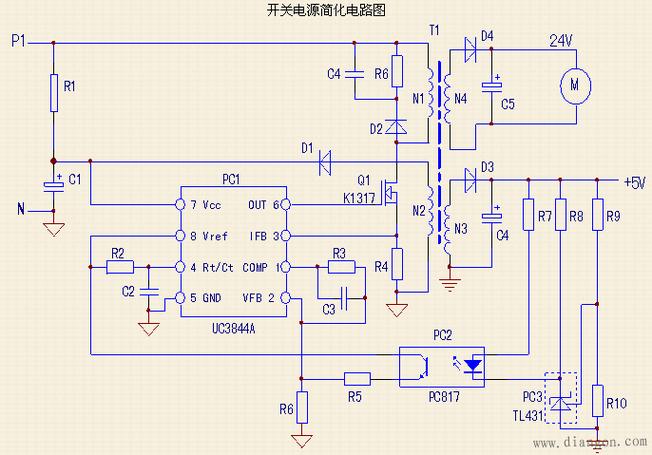

控制与稳压：控制电路通过PWM（脉宽调制）芯片（如UC3842、TL494等）实现稳压，输出电压经分压电阻采样，反馈至PWM芯片的误差放大器，与基准电压比较后调整开关管的导通时间（占空比），从而稳定输出电压，当+5V电压升高时，芯片减小占空比，降低输出电压。
-
保护电路：AT开关电源通常具备过流、过压、欠压和短路保护功能，过流保护通过检测开关管电流或输出电流实现；过压保护通过稳压电路或专用芯片（如TL431）触发关断；短路保护则通过限流或锁存机制切断输出。
AT开关电源的维修方法
维修AT开关电源需遵循“断电测量、逐步排查”的原则，重点检查以下环节：
安全准备
- 断开电源，等待高压电容（如300V滤波电容）放电，避免触电。
- 准备万用表、示波器、隔离变压器等工具，确保操作安全。
常见故障及排查
故障现象1：通电无输出
- 检查输入电路：保险丝是否熔断（若熔断，需排查整流桥、开关管是否短路）。
- 检查启动电路：启动电阻（通常为100kΩ左右）是否开路，PWM芯片供电引脚电压是否正常（如UC3842的VCC端应有16-18V）。
- 检查开关管：用万用表二极管档检测开关管D-S极或C-E极是否击穿。
故障现象2：输出电压偏高或偏低
- 反馈电路：检查分压电阻是否变值，TL431或光耦（如PC817）是否损坏。
- PWM芯片：测量误差放大器输出端电压，若异常，更换芯片。
- 负载电路：断开负载，测量空载电压，若恢复正常，则负载存在短路。
故障现象3：电源发出“吱吱”声
- 通常由过载或振荡引起，检查输出滤波电容是否鼓包、失效，或开关管驱动不足（如驱动电阻变质）。
关键元件检测
| 元件类型 | 检测方法 |
|---|---|
| 整流桥 | 万用表二极管档测正反向电阻，正向导通（约0.5V），反向截止。 |
| 高频变压器 | 测量初级、次级绕组通断，匝间短路需用LCR表或替换法确认。 |
| PWM芯片 | 测量各引脚电压，与 datasheet 对比，若供电正常但无输出脉冲，则更换芯片。 |
| 输出滤波电容 | 观察是否鼓包，用万用表电容档测容量，偏差超过20%需更换。 |
维修注意事项
- 更换元件时需注意参数匹配（如开关管的耐压、电流值）。
- 调整电位器（如输出电压调节电位器）时，需缓慢操作，避免电压突变损坏负载。
- 对于反复烧毁保险丝或开关管的故障，需彻底排查原因，避免盲目更换。
相关问答FAQs
Q1：AT开关电源通电后立即烧保险丝，如何定位故障？
A：烧保险丝通常由严重短路引起，首先断电后用万用表测整流桥正反向电阻，若短路，更换整流桥；若正常，测开关管D-S极或C-E极是否击穿，若击穿需检查尖峰吸收电路（如RCD电路）是否失效，以及PWM驱动电路是否异常。
Q2：AT开关电源输出电压纹波过大，如何解决？
A：纹波过大可能由输出滤波电容失效、高频变压器漏感过大或负载电流突变引起，首先检查输出电容是否老化（容量下降），更换低ESR电容；其次检查变压器次级绕组是否松动，增加磁屏蔽；最后排查负载是否含高频冲击电流,必要时增加LC滤波电路。
