TCL881S机芯是TCL公司推出的一款广泛应用于中高端液晶电视的核心显示驱动平台，其集成了电源管理、信号处理、逻辑控制及屏驱动等功能模块，具有集成度高、性能稳定等特点，但在长期使用中，由于元器件老化、环境因素或电网波动等问题，可能出现各类故障，本文将详细解析TCL881S机芯的常见故障现象、排查流程及维修方法，并结合实际案例提供操作指导,帮助维修人员快速定位并解决问题。

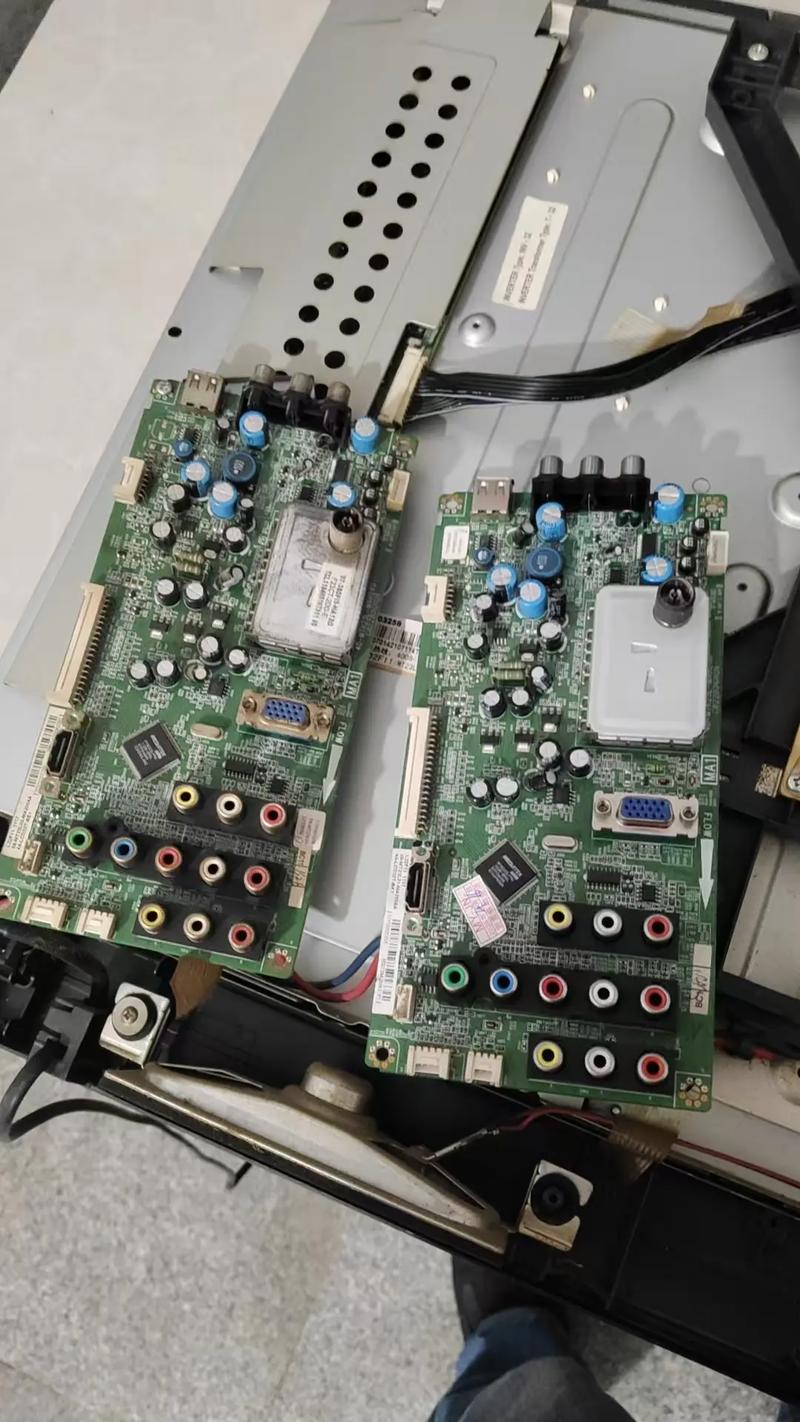

TCL881S机芯核心功能模块与工作原理

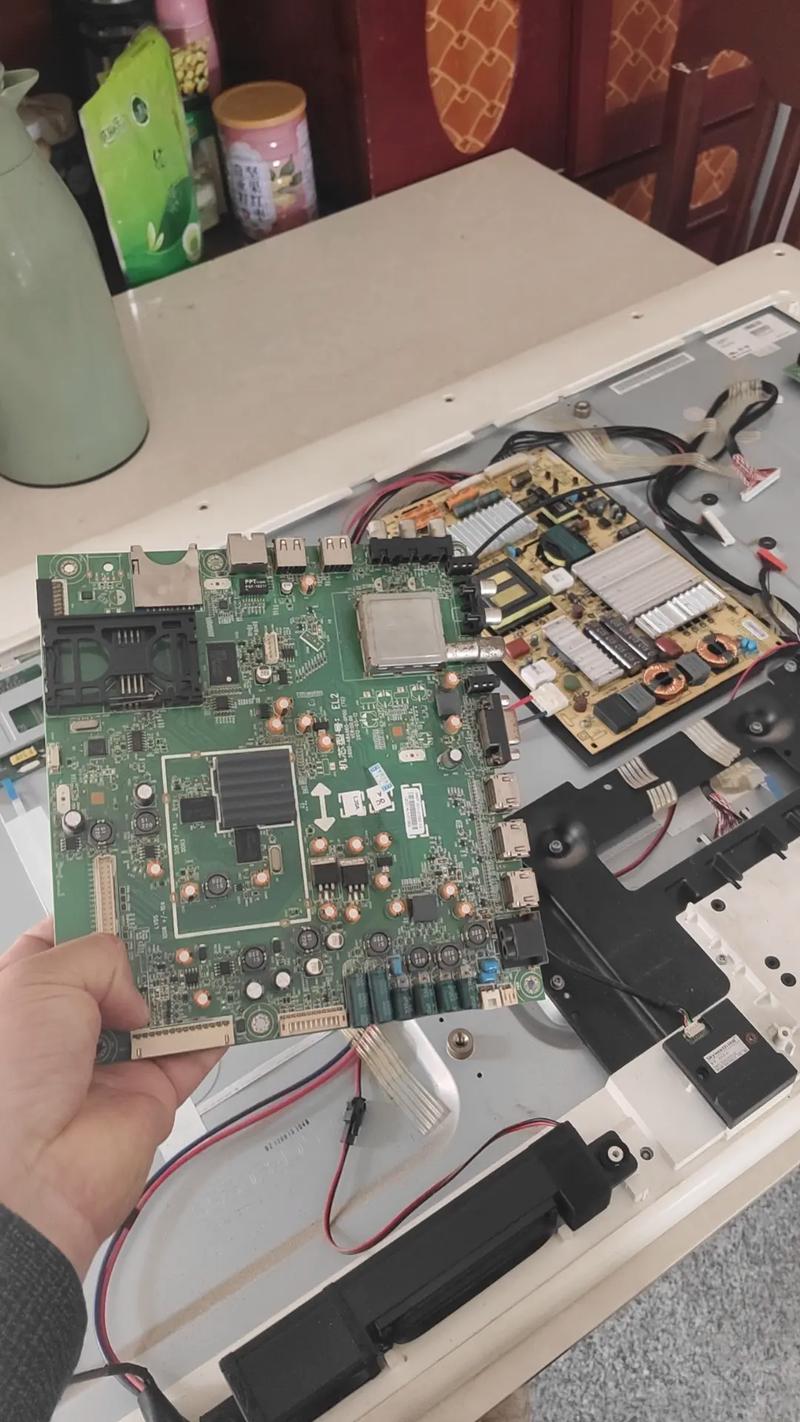

TCL881S机芯以主控芯片（通常为MSD6A848或类似型号）为核心，配合电源板、信号板、背光板及屏驱动板协同工作，其信号处理流程为：外部输入信号（HDMI、AV、TV等）经信号板解码后，送入主控芯片进行格式转换、画质处理，再通过LVDS或eDP接口传输至屏驱动板，驱动液晶面板显示图像；主控芯片输出背光控制信号（PWM）至背光板，调节屏幕亮度，电源板则提供整机所需的5V、12V、24V等直流电压，为各模块供电,了解这一基本流程是故障排查的基础。
常见故障现象与排查流程
无电源指示（不开机）
故障现象：按下电源键后，屏幕无任何显示，电源指示灯不亮。
排查步骤：
- 电源板输入检查：用万用表检测电源板AC输入端是否有220V电压，若无，检查电源线、保险管及市电开关。
- 电源板输出电压检测：重点测量5V、12V、24V等关键输出端电压，若5V电压异常，通常为电源板初级电路（如PFC电路、开关变压器）故障；若12V/24V缺失，则可能为次级整流滤波电路或保护电路启动。
- 主板控制信号检测：若电源板输出电压正常，但整机仍不开机，需检测主板发出的PS-ON（电源开启）信号是否为高电平，若PS-ON信号异常，检查主板电源管理芯片（如RT8205）或相关阻容元件。
维修案例：某机型无电源指示，测电源板5V输出为0V，断开负载后电压恢复正常，判断为负载短路，逐一断开主板、背光板负载，当断开屏驱动板时5V电压恢复,更换屏驱动板后故障排除。
有声音无图像（黑屏）
故障现象：电源指示灯亮，伴音正常，但屏幕全黑。
排查步骤：
- 背光检测：先观察屏幕在强光下是否有暗淡图像，若有，说明背光未点亮，用万用表检测背光板供电电压（通常为24V或60V）及EN（使能）信号是否正常，若供电正常但EN信号为低电平，检查主板背光控制电路（如PWM输出端是否有短路）。
- 屏驱动板检测：若背光正常但仍无图像，需测量屏驱动板的LVDS/eDP接口供电（通常为3.3V或5V）及数据信号，用示波器观察LVDS信号线是否有波形，若无，检查主控芯片至屏驱动板的排线是否松动或损坏。
- 主控芯片检测：若LVDS信号正常，则可能为主控芯片或软件故障，尝试进入工厂菜单进行初始化设置，若无反应，需重写程序或更换主控芯片。
维修案例：某机型有声音无图像，强光下可见暗淡图像，测背光板24V供电正常，但EN信号为0V，检查主板PWM输出端对地短路,更换PWM驱动芯片后故障排除。
图像异常（花屏、条纹、色彩失真）
故障现象：屏幕出现花屏、彩色条纹或图像色彩混乱，伴音正常。
排查步骤：
- 信号线检测：检查主板与屏驱动板的LVDS排线是否松动、氧化或针脚断裂，可用酒精棉擦拭排线接口，或更换新排线测试。
- 主控芯片与存储器检测：若排线正常，需检测主控芯片供电（1.2V、1.8V等）及复位信号是否稳定，若供电正常但图像异常，可能是存储器（如24C32）程序丢失或损坏，需重新刷写程序。
- 屏驱动板检测：若主控芯片输出信号正常，但屏驱动板无输出，可能是TCON（时序控制）芯片故障，通常需要更换屏驱动板。
维修案例：某机型出现花屏，测主板LVDS信号波形异常,更换主板与屏驱动板的排线后故障消失。
自动关机/重启
故障现象：电视工作时突然自动关机或反复重启，电源指示灯闪烁。
排查步骤：
- 电源板检测：测电源板输出电压是否波动，若12V电压随关机动作跳变，可能是电源板保护电路启动（如过压、过流保护），检查电源板滤波电容是否鼓包、漏液，或开关管是否击穿。
- 负载检测：若电源板输出电压正常，但负载电流过大，可能导致保护，逐一断开主板、背光板负载，判断故障模块。
- 主板软件检测：若硬件无异常，可能是软件冲突或程序错误，尝试升级主板程序或恢复出厂设置。
维修案例：某机型自动关机，测电源板12V电压降至8V后关机，断开负载后电压恢复正常，检查背光板发现整流二极管击穿,更换后故障排除。
关键元器件检测与更换技巧
TCL881S机芯故障多集中在电源板、主板及屏驱动板，以下是关键元器件的检测要点：
- 电源板：
- PFC电路：检测大功率MOS管（如7N60）、PFC电感及滤波电容（如450V/100μF）是否损坏。
- 开关变压器：检测初级次级绕组是否开路，反馈电路（如光耦PC817）是否工作正常。
- 主板：
- 主控芯片：检测供电电压（1.2V、1.8V）是否稳定，复位信号（RESET）是否正常。
- 存储器：用编程器检测程序是否完整，若损坏需重新刷写。
- 屏驱动板：
- TCON芯片：检测供电及LVDS接口信号，若芯片发烫或引脚虚焊，需更换。
- 供电IC：如3.3V/5V LDO（如AMS1117），检测输入输出电压差是否过大。
更换注意事项：
- 更换贴片元器件需使用热风枪，避免长时间加热导致周围元件损坏。
- 更换存储器或主控芯片后，必须重新刷写对应程序，否则无法工作。
维修工具与防护措施
- 必备工具：万用表、示波器、热风枪、电烙铁（尖头、刀头各一把）、编程器、排线撬棒、酒精棉、助焊剂。
- 防护措施：
- 断电操作，避免电容残留电荷导致触电或元件损坏。
- 防静电，佩戴防静电手环，避免人体静电击打敏感芯片。
- 记录原元件参数（如电容容量、电阻阻值），更换时需保持一致。
相关问答FAQs
Q1：TCL881S机电视出现“三无”（无电源、无声音、无图像），如何快速判断故障范围？
A：首先检查电源板AC输入保险管是否熔断，若熔断且发黑，说明电源板初级电路存在短路（如整流桥、开关管击穿）；若保险管完好，测5V输出电压，若为0V，多为电源板保护电路启动；若5V正常，则检查主板PS-ON信号及系统电路，建议先排除电源板故障，再排查主板负载问题。
Q2：维修TCL881S机芯时，如何判断是软件故障还是硬件故障？
A：若出现开机黑屏、花屏但伴音正常，且指示灯显示正常，可尝试进入工厂菜单（通常通过遥控器组合键触发），若能进入且图像显示正常，多为软件故障（如程序丢失、配置错误），需重写程序；若无法进入工厂菜单或图像仍异常，则需重点检测硬件，如排线、供电、芯片等，软件故障可通过刷写解决,硬件故障则需更换对应元件。
