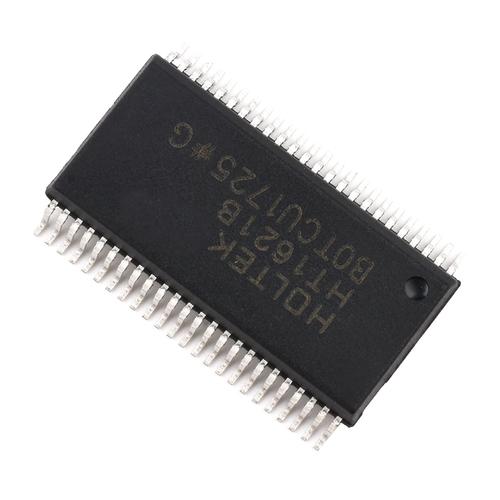

ht1621b电路维修是一项需要结合理论知识与实践操作的技术工作，该芯片作为常见的液晶驱动芯片，广泛应用于电子设备的显示模块中，如万用表、小家电控制面板等，维修过程中需遵循系统化的排查流程，结合工具检测与逻辑分析，才能快速定位故障并修复，以下从故障现象、常见原因、维修步骤及注意事项等方面展开详细说明。
故障现象与初步判断
ht1621b驱动电路的故障通常表现为显示异常，包括但不限于：屏幕全亮、全黑、部分笔画缺失、显示闪烁、对比度失调等，不同现象可能指向不同的故障原因，例如全亮可能是背光电路或芯片供电异常，部分笔画缺失则多为段电极或芯片本身损坏，维修前需先观察设备外观，检查是否有明显烧焦、元件脱落或虚焊现象，同时询问用户故障发生时的背景（如是否进水、摔落或长期未使用）,这些信息有助于缩小故障范围。
常见故障原因分析
ht1621b电路的故障可归纳为供电问题、通信异常、驱动芯片损坏及外围元件失效四大类,具体原因及表现如下表所示：
| 故障类别 | 常见原因 | 可能表现 | 检测重点 |
|---|---|---|---|
| 供电问题 | VDD（2.0-5.5V）电压缺失或波动 | 显示全黑、无规律闪烁 | 测量VDD对地电压，稳压电路输出 |
| 背光电路故障（如LED开路/短路） | 背光不亮或亮度异常 | 检查背光驱动三极管、限流电阻 | |
| 通信异常 | CS、WR、RD引脚信号中断 | 显示乱码、数据刷新失败 | 用示波器检测时钟与数据信号波形 |
| BUS线（COM、SEG）短路或断路 | 部分笔画固定显示或缺失 | 检查印刷线路板是否有腐蚀或断裂 | |
| 驱动芯片损坏 | 静电击穿或过流烧毁 | 多个段电极同时失效、芯片发烫 | 测量芯片对地阻值，对比正常值 |
| 外围元件失效 | 晶振损坏（频率异常） | 显示闪烁或数据不同步 | 用频率计测量晶振输出信号 |
| 电容漏电或失效（如滤波电容） | 电压纹波大、显示不稳定 | 检测电容两端电压及等效串联电阻 |
维修步骤与实操技巧
-
断电与安全检查
维修前务必切断设备电源，避免短路或触电风险，使用万用表二极管档测量电源输入端对地是否有短路现象，重点检查VDD、GND引脚及周边电容、稳压芯片（如HT7333）是否击穿。 -
供电电路检测
（图片来源网络，侵删）- VDD电压检测：正常工作时ht1621b的VDD电压应为2.0-5.5V（具体取决于芯片型号），若电压偏低或波动，需检查稳压电路的输入电压、输出滤波电容（通常为10μF电解电容与0.1μF瓷片电容并联）是否失效。
- 背光电路检测：若背光不亮，需测量背光驱动三极管（如8050）的基极、集电极电压，判断是否因三极管开路或限流电阻（如Ω级）烧断导致。
-
通信信号排查
ht1621b通过CS（片选）、WR（写数据）、RD（读数据）三线与主控通信，BUS线输出COM（公共电极）和SEG（段电极）信号，检测时需使用示波器观察以下关键点：- CS信号：应为低电平有效，高电平时芯片不响应数据；
- WR信号：需与数据信号同步，脉冲宽度应大于100ns；
- BUS线信号：正常情况下应有规律的高低电平变化，若信号紊乱或固定为高/低电平,可能是芯片内部逻辑损坏或主控通信异常。
-
驱动芯片与外围元件检测
- 芯片对地阻值测量：断电后用万用表测量VDD与GND之间的正反向电阻，正常值通常在几十kΩ（具体参考芯片手册），若阻值过小（如小于10kΩ）或短路，芯片可能已损坏。
- 晶振检测：若显示闪烁或不同步，需用示波器测量晶振引脚是否有起振波形（频率通常为32.768kHz或自定义频率），若无波形，可尝试更换同规格晶振。
- 线路通断测试：用万用表蜂鸣档检测COM、SEG线路与液晶屏的连接是否导通,重点排查焊接点是否虚焊或线路板腐蚀断裂。
-
替换法验证
对于疑似芯片损坏的故障，可采用替换法：将同型号ht1621b芯片焊接至电路板（注意防静电），若显示恢复正常，则确认原芯片故障；若故障依旧,需进一步排查主控程序或液晶屏本身问题。
维修注意事项
- 防静电措施：ht1621b属于CMOS芯片，易受静电损坏，维修时需佩戴防静电手环，工作台铺设防静电垫。
- 焊接技巧：更换芯片时使用恒温烙铁（温度控制在300℃左右），避免长时间加热导致芯片内部电路损坏，建议使用吸锡器或热风枪拆装。
- 参数匹配：替换外围元件（如晶振、电容）时需确保参数一致，如晶振频率、电容容值及耐压值，否则可能导致驱动异常。
- 软件兼容性：部分故障可能是主控程序错误导致，若硬件检测正常但显示异常,需尝试重新刷新设备固件。
相关问答FAQs
Q1：ht1621b驱动电路出现“显示全亮”故障，应如何排查？
A：“显示全亮”通常与COM或SEG信号异常有关，首先测量VDD电压是否正常（2.0-5.5V），若电压偏低，检查稳压电路；若电压正常，用示波器检测COM引脚输出信号，若COM信号固定为低电平，可能是芯片内部COM驱动电路损坏，需更换芯片；同时检查BUS线路是否对地短路,避免因短路导致信号异常。
Q2：维修后显示部分笔画缺失，但检测芯片供电和通信信号均正常，可能的原因是什么？
A：若供电和通信正常但部分笔画缺失，多为液晶屏与驱动电路的连接问题，需检查SEG线路对应段电极的印刷线路是否断裂，或液晶屏本身是否有损坏，焊接时若SEG线路出现虚焊，也可能导致部分笔画无法驱动，可用放大镜观察焊点，或重新补焊对应线路，若排除了硬件问题，则可能是主控程序中对应段电极的数据配置错误,需检查固件数据。
