svpwm技术的提出：空间矢量脉宽调制（Space Vector Pulse Width Modulation，SVPWM）作为一种先进的电机控制技术，其提出源于传统脉宽调制（PWM）技术在交流电机驱动中的局限性，以及高性能电机控制系统对电压利用率、电流谐波和动态响应能力的更高要求，20世纪80年代，随着电力电子技术、微处理器控制理论和电机控制理论的快速发展，SVPWM技术逐渐被提出并成为三相电压源型逆变器控制的核心技术之一，本文将从技术背景、理论基础、提出过程及优势等方面详细阐述SVPWM技术的提出。
技术背景与需求
在SVPWM技术提出之前,三相逆变器主要采用正弦脉宽调制（SPWM）技术，SPWM通过调制正弦波与三角载波的交点来生成脉冲宽度，实现输出电压的正弦化控制，SPWM技术存在以下固有缺陷：1）电压利用率低，直流母线电压的利用率仅为86.6%；2）输出电流谐波较大，尤其在低调制比时，谐波含量显著增加；3）动态响应较慢，无法满足高性能电机对快速转矩控制的需求，随着交流电机在工业领域的广泛应用，特别是在电动汽车、数控机床等要求高动态性能和高效率的场合，传统SPWM技术已难以满足需求，亟需一种更优的调制策略。
理论基础：电压空间矢量概念

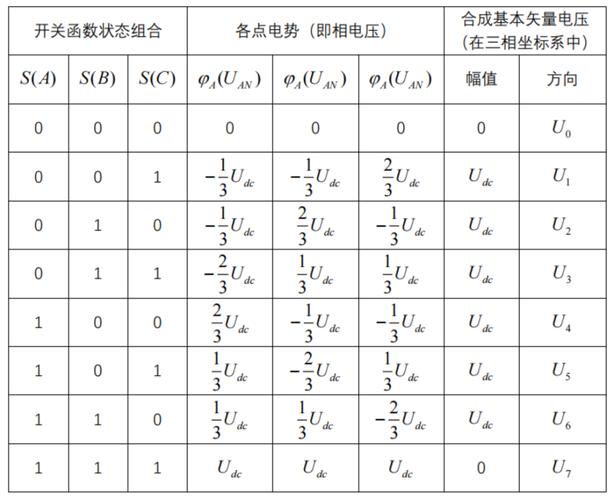

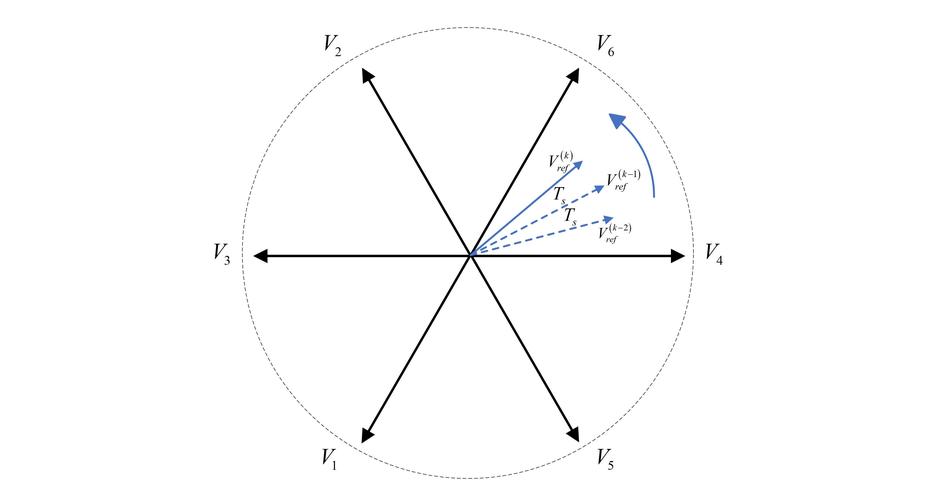

SVPWM技术的理论基础源于电机控制中的空间矢量理论,在三相系统中，三相电压可以映射到复平面上形成一个旋转的空间矢量，根据Clarke变换，三相静止坐标系（A、B、C）下的变量可以转换为两相静止坐标系（α、β）下的变量，进而表示为空间矢量形式，对于理想的三相正弦电压系统，其空间矢量以恒定幅值和角速度旋转，逆变器的六个功率开关管（S1-S6）的不同开关组合对应于复平面上的六个基本电压矢量（U0-U5），这些矢量将复平面划分为六个扇区，任意参考电压矢量均可由相邻的两个基本矢量和零矢量合成。
SVPWM技术的提出过程
SVPWM技术的雏形最早可追溯到20世纪70年代,由德国学者H.W.van der Broeck等人提出，但当时受限于微处理器计算能力，未能得到广泛应用，直到80年代，随着数字信号处理器（DSP）和微控制器（MCU）的发展，SVPWM的实时计算成为可能，1986年，美国学者J.Holtz首次系统阐述了SVPWM的原理，并证明了其相较于SPWM的优势：更高的电压利用率和更低的谐波含量，随后，SVPWM技术在交流电机调速领域迅速推广，成为矢量控制和无传感器控制等高性能策略的核心调制技术。
SVPWM技术的提出主要解决了以下关键问题：1）参考电压矢量的合成方法，通过线性组合基本矢量逼近目标矢量；2）扇区判断与矢量作用时间计算，确保输出电压的准确性；3）零矢量插入策略，优化开关频率和损耗，与传统SPWM相比，SVPWM通过优化矢量合成方式，将电压利用率提升至15.47%（相较于SPWM的86.6%），同时降低了电流总谐波失真（THD），提高了电机运行的平稳性。
SVPWM的技术优势
SVPWM技术的提出显著提升了逆变器的性能,其主要优势包括：1）高电压利用率：通过合理利用零矢量和基本矢量的组合，SVPWM的线性调制范围可达直流母线电压的15.47%，比SPWM提高了15%；2）低谐波含量：SVPWM的输出电压更接近正弦波，且谐波主要集中在开关频率的倍频附近，易于滤波；3）快速动态响应：矢量合成方式允许直接控制电压空间矢量的幅值和相位，从而实现电机转矩的快速调节；4）开关损耗优化：通过零矢量的合理插入，可减少开关次数，降低功率器件的损耗。
SVPWM的实现步骤
SVPWM技术的实现需经过以下步骤：1）坐标变换：将三相参考电压通过Clarke变换和Park变换转换为α-β坐标系下的空间矢量；2）扇区判断：根据矢量幅值和相位角确定当前参考矢量所在的扇区；3）矢量作用时间计算：利用伏秒平衡原则，计算相邻基本矢量和零矢量的作用时间；4）PWM波生成：根据作用时间生成功率开关管的驱动信号，以下为SVPWM与SPWM的关键参数对比：
| 参数 | SVPWM | SPWM |
|---|---|---|
| 电压利用率 | 47% | 6% |
| 线性调制范围 | 0 ≤ m ≤ 1.1547 | 0 ≤ m ≤ 1 |
| 电流THD（低频） | 较低 | 较高 |
| 动态响应速度 | 快 | 慢 |
| 计算复杂度 | 较高 | 较低 |
SVPWM技术的提出是电力电子与电机控制领域的重要进展,它通过空间矢量理论优化了逆变器的调制策略，解决了传统SPWM技术在电压利用率、谐波抑制和动态响应方面的不足，随着数字控制技术的发展，SVPWM已成为现代交流电机驱动系统的核心技术，并在新能源汽车、工业伺服系统等领域得到广泛应用，结合模型预测控制（MPC）和人工智能技术，SVPWM将进一步向高效化、智能化方向发展。
FAQs
-
问：SVPWM与SPWM的主要区别是什么？
答：SVPWM与SPWM的核心区别在于调制原理和性能表现，SPWM基于正弦波与三角载波的交点生成PWM波，电压利用率较低（86.6%），且谐波含量较高；而SVPWM通过空间矢量合成技术，将电压利用率提升至15.47%，输出电流更接近正弦波，THD更低，同时具有更快的动态响应速度，SVPWM的计算复杂度较高，需要实时进行坐标变换和扇区判断，而SPWM实现相对简单。
（图片来源网络，侵删） -
问：SVPWM技术在实际应用中需要注意哪些问题？
答：SVPWM技术的实际应用需注意以下几点：1）计算延迟：由于需要实时进行坐标变换、扇区判断和矢量时间计算，需选用高性能处理器（如DSP）以减少延迟；2）死区效应：功率开关管的死区时间会导致输出电压畸变，需通过死区补偿算法优化；3）过调制问题：当调制比超过1.1547时，需采用过调制策略以避免波形失真；4）硬件限制：功率器件的开关频率和散热能力需与SVPWM的开关频率匹配，确保系统可靠性。
