top256电源的维修需要结合其工作原理和常见故障特点进行系统排查，由于该系列电源采用了高度集成的TOPSwitch-GX芯片（如TOP254-256），其控制电路与功率集成度较高，维修时需注意安全规范和关键参数的检测，以下从故障分类、维修步骤、关键元件检测及注意事项等方面展开详细说明。
常见故障分类及初步判断
top256电源的故障多表现为不启动、输出电压异常、带载能力差等，需通过观察和初步测量缩小故障范围,常见故障类型及初步判断如下：
| 故障现象 | 可能原因 |
|---|---|
| 完全无输出，指示灯不亮 | 交流输入回路故障、TOP256芯片未工作、PWM控制电路异常 |
| 输出电压偏低 | 反馈电路故障、输出整流二极管损坏、滤波电容失效、TOP256负载能力不足 |
| 输出电压偏高 | 反馈回路开路、稳压二极管击穿、误差放大器损坏 |
| 电源发出异响或间歇工作 | 开关管过热、保护电路启动、变压器匝间短路 |

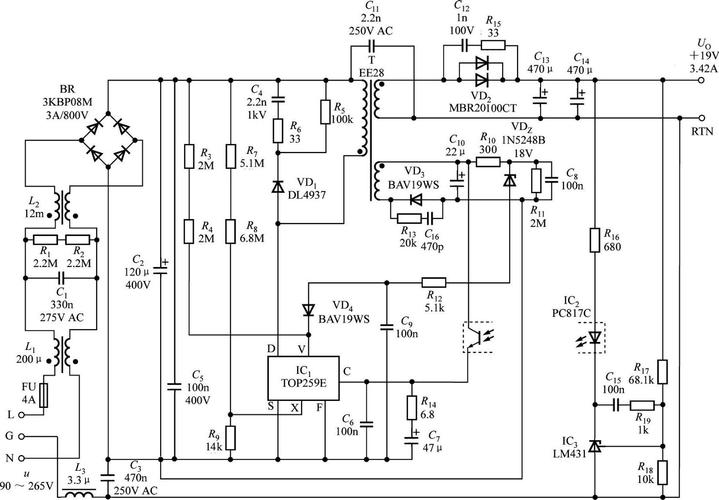

维修步骤与关键检测点
安全防护与初步检查
维修前必须切断电源，并在高压滤波电容（C1）两端并联大功率电阻（如5kΩ/50W）放电，避免残余电荷击穿元件，检查保险管是否熔断，若发黑或炸裂，需进一步排查后级短路故障；若保险管完好，重点检查TOP256芯片的供电（Vcc）引脚电压是否正常（通常为10-18V）。

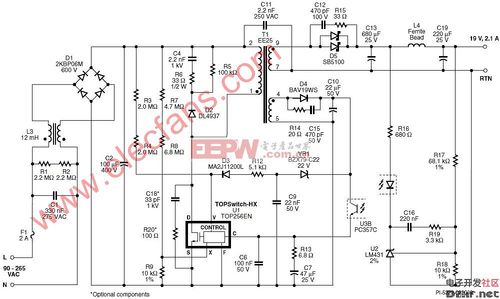

TOP256芯片工作条件检测
TOP256芯片正常工作需满足三个条件：①直流高压（HV）引脚有300V左右电压；②Vcc引脚有稳定供电；③反馈端（FB）有正常控制信号,可通过万用表或示波器逐项检测：
- HV引脚：测量启动电阻（如R1）与HV引脚之间的电压，若无电压，检查整流桥和滤波电容；若电压偏低,可能是启动电阻阻值变大或漏电。
- Vcc引脚：正常工作时Vcc电压由变压器辅助绕组经整流滤波后提供，若电压过低，检查辅助绕组整流二极管（如D2）和滤波电容（如C2）；若电压为0,可能是TOP256芯片内部启动电路损坏。
- FB引脚：该引脚电压通常反映输出电压状态，正常值在1-5V之间，若电压异常，需检查光耦（PC1）和误差放大器（如TL431）。
反馈电路检测
反馈电路是稳压核心，由光耦、TL431及外围电阻电容组成,常见故障点包括：
- 光耦：检测光耦发光二极管正向压降（约1.2V）和光敏三极管c-e间电阻,若开路或短路会导致反馈失效。
- TL431：测量其参考端（Ref）电压，正常为2.5V，若偏差过大,可能损坏。
- 取样电阻：检查输出分压电阻（如R3、R4）是否变值,导致取样电压异常。
功率输出回路检测
- 开关管（TOP256内部MOSFET）：若HV引脚电压正常但无输出，可能是MOSFET击穿，需拆下芯片测量其D-S间电阻，正常应为高阻，若接近0Ω则需更换。
- 输出整流滤波电路：检查整流二极管（如D3）的正反向电阻，以及滤波电容（如C5）是否鼓包或失容,可用替换法验证电容性能。
- 变压器：检测初级、次级绕组阻值,若匝间短路可能导致输出电压波动或电源异响。
保护电路检测
TOP256内置过压、过流、过热保护功能，若频繁启动保护,需检查：
- 过压保护（OVP）电路：检查稳压二极管（如ZD1）是否漏电或击穿。
- 过流保护（OCP）电路：检测电流检测电阻（如R5）是否变值。
- 热敏电阻：检查NTC是否失效,导致启动瞬间电流过大。
维修注意事项
- 元件代换原则：TOP256芯片需用同型号或参数兼容的芯片代换（如TOP256可替换TOP254，但需注意功率差异）；二极管、电容等元件需选用耐压和电流余量充足的型号。
- 焊接工艺：TOP256芯片采用8脚DIP封装，焊接时需使用防静电烙铁，避免温度过高（不超过350℃）损坏芯片。
- 调试方法：维修后需在空载和带载状态下测试输出电压稳定性，必要时调整反馈回路的取样电阻值（如R4）以校准电压。
相关问答FAQs
Q1：维修top256电源时，如何判断TOP256芯片是否损坏？
A1：可通过以下方法综合判断：①测量HV引脚对地电阻，若阻值接近0Ω，可能是内部MOSFET击穿；②检测Vcc引脚电压，若启动电阻和供电电路正常但Vcc无电压，可能是芯片内部启动电路损坏；③用示波器观察FB引脚波形，若无振荡信号或信号异常，结合反馈电路检测正常后可判断芯片损坏,最终可通过替换法验证。
Q2：电源输出电压偏低且带载能力差，如何排查？
A2：此类故障通常由以下原因导致：①输出整流二极管正向压降过大或软击穿，需用万用表二极管档测量其正向压降（正常约0.5-0.7V）；②滤波电容失容，可用替换法或电容表检测容值；③变压器次级绕组匝间短路，需测量绕组阻值并对比正常值；④TOP256芯片负载能力下降，可在Vcc引脚接18V外部电源测试，若输出恢复正常则需更换芯片；⑤反馈回路取样电阻变值,导致稳压精度下降。
