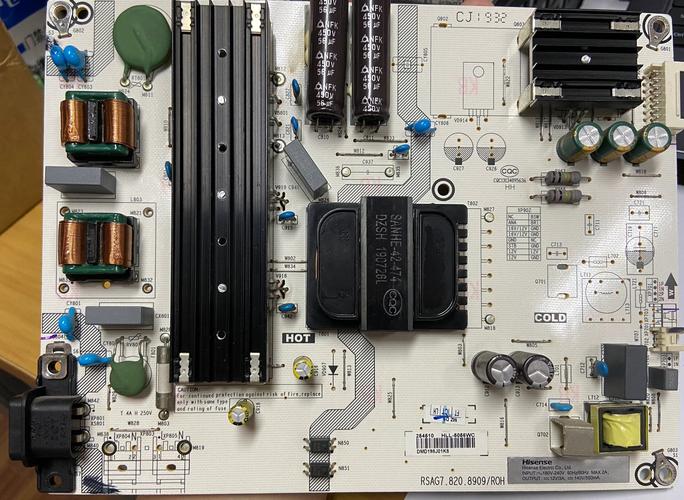

海信1977电源板维修是一项需要专业知识和细致操作的技术工作，该电源板广泛应用于海信液晶电视中，其性能直接影响电视的稳定运行，维修过程中，需遵循系统化的检测流程，结合电路原理分析故障原因，并采取针对性措施进行修复，以下从故障现象、核心电路分析、维修步骤及注意事项等方面展开详细说明。
常见故障现象与初步判断
海信1977电源板的常见故障表现为无电压输出、输出电压异常、屡烧保险管、屏幕无光栅等，不同故障现象对应不同的电路问题，需通过初步观察和测量缩小故障范围，若保险管熔断且发黑，通常表明存在严重短路，如PFC电路或主开关电路的功率器件击穿；若保险管完好但无输出，则可能是副电源故障或保护电路启动，维修前需记录故障现象,避免盲目拆卸。
核心电路结构与工作原理
1977电源板主要由PFC功率因数校正电路、主开关电源电路、待机控制电路及保护电路组成,各电路功能如下：
- PFC电路：提升输入功率因数，稳定直流母线电压（通常为380V），核心器件包括PFC控制器（如NCP1653）、大功率MOS管及储能电感，若PFC电路异常,会导致主电压偏低或无输出。
- 主开关电源：将PFC输出的380V电压转换为12V、24V等负载所需电压，采用PWM控制器（如SG6841）和变压器，通过反馈回路稳定输出，常见故障点为开关管、变压器及反馈电路的光耦。
- 待机控制电路：通过控制主电源的PWM使能脚实现待机与开机切换,故障时可能导致无法开机或待机状态异常。
- 保护电路：包括过压、过流、过热保护等，若保护电路误动作，会出现输出电压瞬间归零的现象,需结合故障代码或测量关键点电压判断。
维修步骤与关键检测点
维修时需使用万用表、示波器等工具，按照“先易后难、先静后动”的原则进行：
-
安全防护与初步检查：
断开电源板与主板的连接，确保电容充分放电，观察保险管是否熔断，元器件有无烧黑、鼓包现象，若保险管熔断，需先排查整流桥、PFC开关管等大电流器件是否击穿。

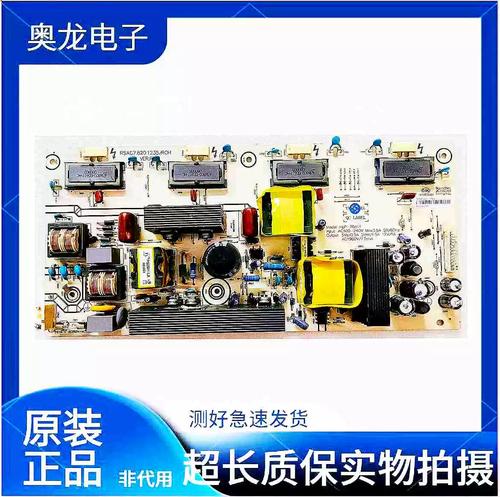

（图片来源网络，侵删） -
PFC电路检测：
测量PFC输出端电压（正常为380V），若电压偏低或为0V，需检查PFC控制器供电脚（如VCC）、驱动信号及MOS管，重点检测PFC电感是否开路，续流二极管是否短路,下表为PFC电路关键检测点参考值：检测点 正常电压（V） 异常现象及可能原因 PFC控制器VCC脚 12-18 电压为0，供电电阻或稳压管损坏 PFC开关管G极 脉冲信号 无信号，控制器或驱动电路故障 PFC输出滤波电容 380 电压波动大，电容容量下降 -
主开关电源检测：
测量主电源输出端（如12V/24V）电压，若无输出，需检查PWM控制器供电、启动电阻及反馈电路，常见故障包括开关管源极过流采样电阻烧断、光耦反馈失效等，若输出电压偏高，多为稳压回路误差放大器（如TL431）损坏。 -
待机与保护电路检测：
测量待机控制信号（如PS-ON脚）电压，正常开机时为高电平（3.3V/5V），待机时为低电平，若保护电路动作，需检测过压检测点（如13V输出端）的稳压管是否击穿,或过流检测电阻是否变值。
维修注意事项
- 元器件代换原则：更换功率器件（如MOS管、整流桥）时，需确保参数一致；代换电解电容时，需注意容量、耐压及尺寸匹配。
- 焊接工艺：避免虚焊、短路，特别是MOS管引脚和变压器焊点,建议使用恒温烙铁。
- 安全测试：修复后需进行带假负载测试（如用灯泡代替主板），确认输出电压稳定后再连接负载,避免二次损坏。
相关问答FAQs
问题1：海信1977电源板输出电压偏低（如12V输出仅8V），如何排查？
解答：首先测量PFC输出电压是否为380V，若偏低则检查PFC电路；若PFC电压正常，再检查主电源反馈回路，包括光耦、TL431及取样电阻，同时测量开关管G极驱动波形，若驱动不足，需检查PWM控制器及供电电路，负载过重也可能导致电压偏低,可断开负载接假负载测试。
问题2：维修时屡烧PFC开关管，可能的原因有哪些？
解答：屡烧PFC开关管通常由以下原因导致：① PFC驱动电路异常，如驱动电阻变值或驱动IC损坏；② PFC开关管本身质量不良或耐压不足；③ PFC电感短路或续流二极管击穿；④ 主电路存在过压冲击，如PFC输出滤波电容失效，需逐一排查上述器件，并在更换开关管后测量驱动波形是否正常,避免重复损坏。
