在进行lxm l17ch设备的维修工作时，需遵循系统化的排查流程与规范操作，以确保维修效率与设备安全性，以下从故障初步判断、核心部件检修、常见故障案例及维修后测试四个维度展开详细说明。
（图片来源网络，侵删）
故障初步判断与安全准备
维修前需先确认设备状态，通过用户描述、故障代码及指示灯状态初步定位问题，若设备无法开机，需检查电源输入是否正常（电压范围、插座接触）；若出现异常噪音，则需重点关注电机、风扇等运动部件。
安全准备：
- 断电操作：务必切断总电源，等待内部电容完全放电（至少5分钟），避免触电风险。
- 工具准备：万用表、螺丝刀套装、绝缘手套、替换零件（如保险丝、传感器等）。
- 记录原始状态：拍照或记录接线位置、部件布局，便于还原。
核心部件检修流程
电源模块检修
电源模块是设备运行的基础，常见故障包括无输出电压、电压不稳定等。
- 检测步骤：
- 使用万用表AC档测量输入电压是否为额定值（如220V±10%）；
- 切换至DC档检测输出端电压（如12V、5V等），若无输出，需检查保险丝是否熔断（用万用表电阻档检测导通性）；
- 若保险丝熔断，需进一步整流桥、滤波电容等元件是否短路（用二极管档检测二极管极性，电容档检测电容容量）。

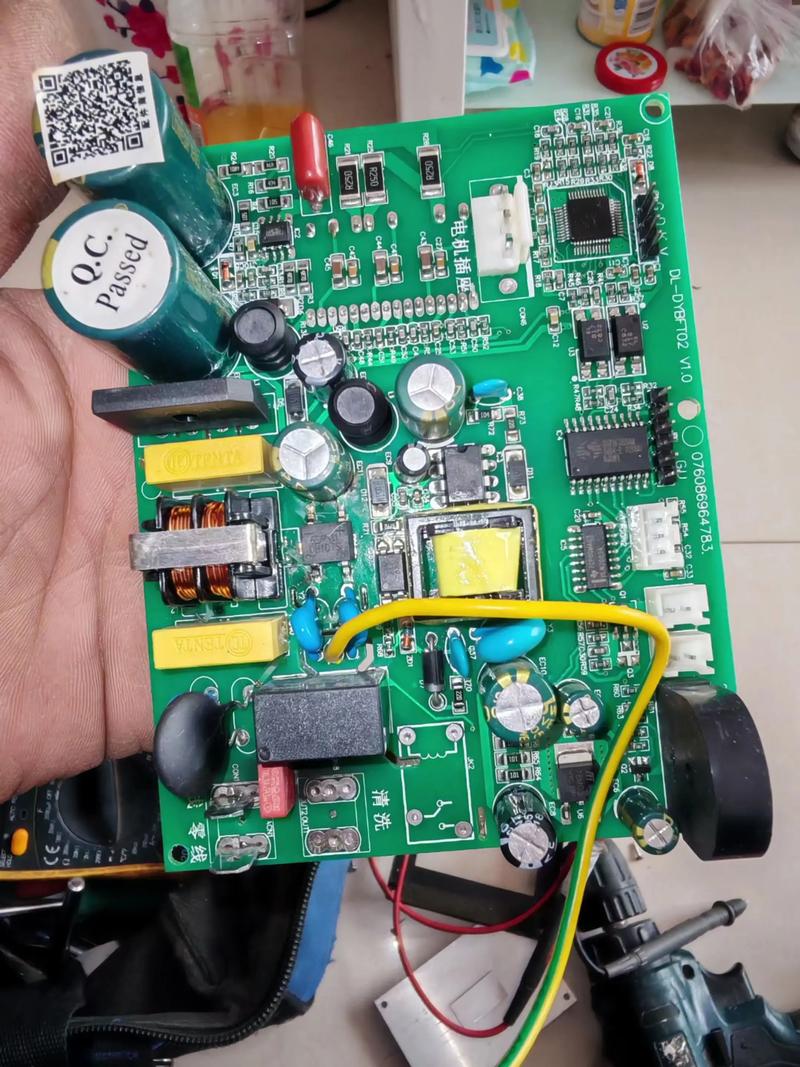

控制板故障排查
控制板（CPU板）负责信号处理与指令执行，故障可能表现为死机、部分功能失效。
（图片来源网络，侵删）
- 检测方法：
- 目测检查板是否有烧焦、电容鼓包、元件虚焊；
- 用万用表二极管档检测芯片电源引脚对地是否短路；
- 若具备条件，可替换同型号控制板测试，判断是否为板级故障。
电机与驱动系统维修
电机异常（如异响、不转）需结合驱动电路综合判断。
- 检测流程：
- 断开电机接线，用万用表电阻档测量电机绕组阻值（三相电机应平衡，如0.5-2Ω）；
- 检查驱动器输出电压（如PWM信号），用示波器观察波形是否正常；
- 检查电机编码器（若配备），测量其输出信号是否稳定。
传感器与执行器检修
传感器（如温度、位置传感器）信号异常会导致设备误动作。
- 检测示例：
- 温度传感器：用万用表电阻档测量在不同温度下的阻值变化（如NTC传感器，25℃时约10kΩ）；
- 限位开关：手动触发开关，用万用表通断档检测是否导通。
常见故障案例与解决方案
以下为lxm l17ch典型故障及处理方法，可参考下表快速定位：
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 无法开机 | 电源线损坏、保险丝熔断 | 更换电源线/保险丝，检查整流桥是否短路 |
| 运行中突然停机 | 过热保护触发、传感器误报 | 清洁散热器，检查温阻传感器阻值，校准传感器 |
| 指示灯闪烁 | 控制板程序紊乱、通信故障 | 重启设备，检查排线连接，必要时重刷程序 |
| 电机运行抖动 | 驱动器参数错误、编码器脏污 | 重新设置驱动器电流参数，清洁编码器码盘 |
维修后测试与注意事项
-
功能测试：
- 分步测试基本功能（如开机、启动、停止），观察设备运行是否平稳；
- 模拟故障场景（如过载、高温），验证保护功能是否生效。
-
安全检查：
- 确认所有接线牢固，无裸露铜线；
- 检查外壳防护是否完好，避免部件松动引发二次故障。
-
记录与归档：
详细记录故障原因、更换零件、维修时间，便于后续维护参考。
相关问答FAQs
Q1：维修lxm l17ch时，如何判断是控制板问题还是程序问题？
A1：可通过替换法判断：若更换同型号控制板后故障消失，则为原控制板硬件损坏（如芯片烧毁、电容失效）；若故障依旧，则可能是程序异常，需检查程序版本是否匹配，或通过专用工具重新刷写程序。
Q2：设备运行时出现过热报警，但散热风扇正常，可能的原因有哪些？
A2：除风扇外，需重点检查：① 散热器积灰严重影响散热效率；② 环境温度过高（设备周围通风不良）；③ 温度传感器阻值漂移，导致误报；④ 电机或驱动器长时间过载，产生大量热量，可依次清洁散热器、改善通风、校准传感器或检查负载情况。
