MOCVD（金属有机化学气相沉积）技术，作为一种制备化合物半导体薄膜的核心工艺，在LED、激光器、太阳能电池等领域扮演着不可或缺的角色，这项看似严肃的工业技术背后，却隐藏着许多令人着迷的“有趣点”，它们不仅体现了科学的巧妙，更展现了技术背后的艺术与哲学。
MOCVD的“配方魔法”令人称奇，想象一下，厨师通过精确配比食材烹饪出珍馐美味，而MOCVD工程师则如同“材料界的魔法师”，通过调配不同的金属有机源和氢化物，在基底上“烹饪”出性能各异的半导体材料，制备红光LED需要用到三甲基镓（TMGa）和磷烷（PH3），而蓝光LED则需要三甲基铟（TMIn）和磷烷或三甲基镓与氮烷（NH3），这些金属有机源通常具有挥发性、易燃性甚至毒性，它们在特定的温度和压力下，被精确地输入反应室，在基底表面发生复杂的化学反应，最终形成如GaN（氮化镓）、InGaN（氮化铟镓）等晶体薄膜，这个过程就像一场精密的化学舞蹈，每种气体的流量、比例、反应温度都需严格控制，稍有偏差，材料的晶体质量、发光波长或载流子浓度就会发生显著变化，这种“失之毫厘，谬以千里”的特性，使得MOCVD过程充满了挑战与探索的乐趣，每一次成功的实验都如同破解了一个复杂的化学密码。
MOCVD的“微观世界建造术”极具视觉冲击力，在MOCVD反应室中，我们肉眼无法观察到的原子和分子正在上演一场宏大的“建造工程”，基底（如蓝宝石、硅片）被加热到数百度高温，金属有机源气体分子在气流作用下被带到基底表面，首先经过吸附过程，分子“粘附”在基底表面；随后，在高温催化下，这些分子发生热分解，金属原子与族元素（如N、P、As）结合，形成新的化合物；这些新化合物在基底表面有序排列，逐渐生长成一层致密、平整的单晶薄膜，这个生长过程是层层叠加的，通常以埃（Å，1Å=0.1纳米）为单位进行控制，相当于在原子尺度上进行“涂鸦”或“雕刻”，科学家们可以通过调整生长参数，制备出多量子阱、超晶格等复杂结构，这些结构如同半导体材料的“纳米级乐高积木”，通过不同的组合方式，实现对材料光电性质的精准调控，通过改变InGaN量子阱中铟的组分，可以精确调控LED的发光颜色，从蓝绿到红光，实现“彩虹”般的色彩控制，这种在微观尺度上“搭建”材料的能力，充满了工程学的智慧与美学的享受。
MOCVD技术的“跨界融合魅力”令人赞叹，它并非孤立存在，而是融合了化学、物理、材料科学、机械工程、自动控制等多学科知识，化学反应动力学决定了源气体的分解效率与反应路径；流体力学模拟优化了反应室内的气流分布，确保薄膜均匀性；热力学控制基底温度，影响晶体生长速率和质量；精密的传感器和控制系统则如同“大脑”，实时监测并调控各项参数，保证生长过程的稳定性，这种多学科的交叉融合，使得MOCVD技术的发展不断推动着相关学科的进步，为了提高MOCVD的生长效率，工程师们需要设计更优的反应室结构，这涉及到流体力学和传热学的深入研究；为了降低成本，需要开发新的源气体或回收利用技术，这又依赖于化学和材料科学的创新，这种跨界协作不仅解决了技术难题，也催生了新的研究方向，体现了科学技术的协同发展之美。

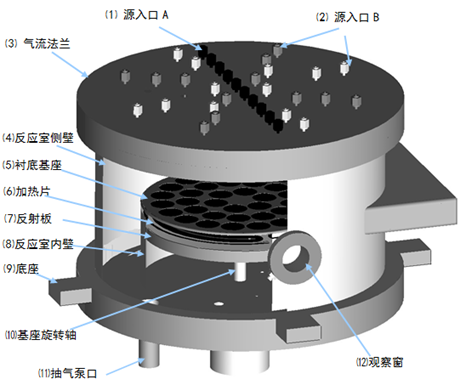

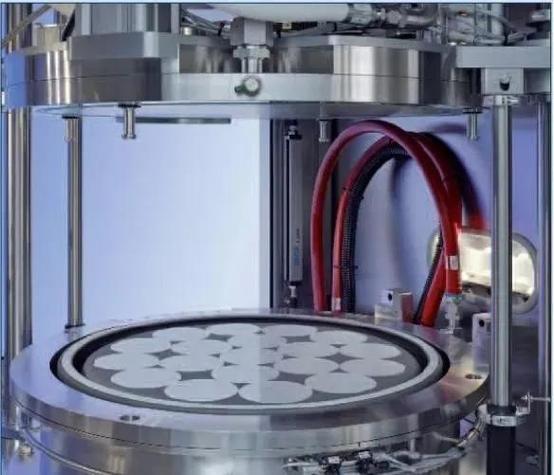

MOCVD技术的“工业艺术感”也值得关注，一台大型MOCVD设备往往价值数百万甚至上千万美元，其结构精密复杂，如同一件工业艺术品，反应室的设计、气体输送管道的布局、温控系统的精度，都体现了工程师对细节的极致追求，在生长过程中，工程师们如同指挥家，通过控制面板上的各种按钮和参数，引导着一场无声的“材料交响乐”，当生长完成，打开反应室，取出基底，上面覆盖着一层均匀、光滑、闪烁着金属光泽的半导体薄膜，那一刻的成就感，不亚于艺术家完成一幅杰作，这种将科学原理转化为工业产品的过程，将冰冷的数据和参数转化为具有实际应用价值的材料，本身就充满了艺术创造的乐趣。
MOCVD技术的“未来无限可能性”令人振奋，随着5G通信、人工智能、物联网、量子计算等新兴领域的快速发展，对高性能半导体材料的需求日益增长，MOCVD技术作为制备这些材料的核心工艺，也在不断迭代升级，面向Mini/Micro LED显示技术，MOCVD需要实现更高精度、更高均匀性的薄膜生长；面向功率电子器件，需要开发更宽带隙半导体材料（如氧化镓、氮化铝）的MOCVD工艺；面向量子计算，可能需要精确制备具有特定缺陷结构的半导体材料，这些挑战不仅推动了MOCVD技术的创新，也为其开辟了更广阔的应用前景，每一次技术突破，都可能带来一场新的产业革命，这种对未来科技的引领作用，使得MOCVD技术充满了探索未知的魅力。
为了更直观地理解MOCVD技术的关键参数及其影响,以下表格列举了一些核心参数及其作用：
| 参数类别 | 具体参数 | 主要作用 | 对材料性能的影响 |
|---|---|---|---|
| 气体源 | 金属有机源（如TMGa、TMIn）、氢化物（如NH3、PH3） | 提供生长所需的金属族元素和族元素 | 决定材料的组分、晶体结构和化学计量比 |
| 流量控制 | 气体流量（如H2、N2载气流量、源气体流量） | 控制反应室内的气体浓度和分布 | 影响生长速率、薄膜均匀性和组分均匀性 |
| 温度控制 | 基底温度、反应室壁温 | 控制表面反应速率和晶体质量 | 影响晶体结晶质量、缺陷密度和薄膜应力 |
| 压力控制 | 反应室压力 | 影响气体分子的平均自由程和反应动力学 | 影响生长速率、薄膜形貌和表面粗糙度 |
| 生长时间 | 生长时间 | 控制薄膜的厚度 | 直接决定薄膜的厚度，进而影响器件性能 |
相关问答FAQs
问题1：MOCVD技术制备的薄膜为什么具有如此高的晶体质量？
解答：MOCVD技术能够制备高晶体质量的薄膜，主要得益于其精确的参数控制和气相外延生长机制，金属有机源气体在进入反应室前通常经过纯化，减少了杂质污染，基底被加热到合适的温度（通常在800-1200℃范围内），使得吸附在表面的原子具有足够的表面扩散能力，能够找到能量最低的位置有序排列，形成单晶结构，氢气（H2）作为常用载气，不仅可以有效 transport源气体，还能在生长过程中与杂质反应生成挥发性物质，起到原位清洁基底、减少缺陷的作用，通过优化气流设计和压力控制，可以确保反应室内的气体浓度和温度分布均匀，避免局部成分波动导致的晶体缺陷，这些因素共同作用，使得MOCVD生长的薄膜具有高纯度、低缺陷、完美的晶格匹配，从而满足半导体器件对材料质量的严苛要求。
问题2：MOCVD技术在发展过程中面临的主要挑战有哪些？
解答：MOCVD技术在发展过程中面临多方面的挑战。成本挑战：MOCVD设备本身价格昂贵，且金属有机源气体价格高、易燃易爆，需要特殊的存储和安全措施，导致生产成本较高。工艺控制挑战：随着器件向小型化、高性能化发展，对薄膜生长的精度（如组分、厚度、均匀性）要求越来越高，尤其是在生长复杂结构（如多量子阱、梯度掺杂层）时，参数控制的难度呈指数级增加。源材料挑战：部分关键金属有机源（如含铟、铋的源）存在毒性大、稳定性差、价格昂贵等问题，限制了某些新型半导体材料的制备。安全环保挑战：MOCVD过程中使用的许多气体（如AsH3、PH3）具有剧毒，尾气处理不当会对环境和人体健康造成严重危害，需要高效、可靠的尾气处理系统。规模化生产挑战：在大尺寸基底（如12英寸硅片）上实现均匀、稳定的薄膜生长，对反应室设计、热场均匀性和自动化控制提出了更高的要求，这些挑战推动着MOCVD技术在设备创新、工艺优化、新材料开发以及绿色制造等方面的持续进步。
