at2005b电源维修是一项需要细致操作和专业知识的技术工作，该电源因其稳定性和广泛的应用而常见于实验室、生产线等场景，但在长期使用后可能会出现各类故障，掌握其维修方法和流程对于快速恢复设备正常运行至关重要，维修前需做好充分准备，包括查阅电源的技术手册，了解其电路结构、工作原理及关键参数，准备好万用表、示波器、电烙铁、吸锡器、螺丝刀等工具，并确保操作环境安全，切断电源并等待内部电容完全放电，避免触电或元件损坏。
进行故障现象判断是维修的起点，用户反馈的常见问题包括电源无输出、输出电压异常（过高或过低）、输出纹波过大、过热保护频繁触发、无法启动等，维修时应通过询问用户了解故障发生时的具体表现，如是否伴随异响、冒烟，或是在特定负载条件下出现，这些信息有助于初步判断故障范围，若电源完全无输出，重点检查输入回路和PWM控制电路；若输出电压波动大，则可能涉及滤波电路或反馈回路。

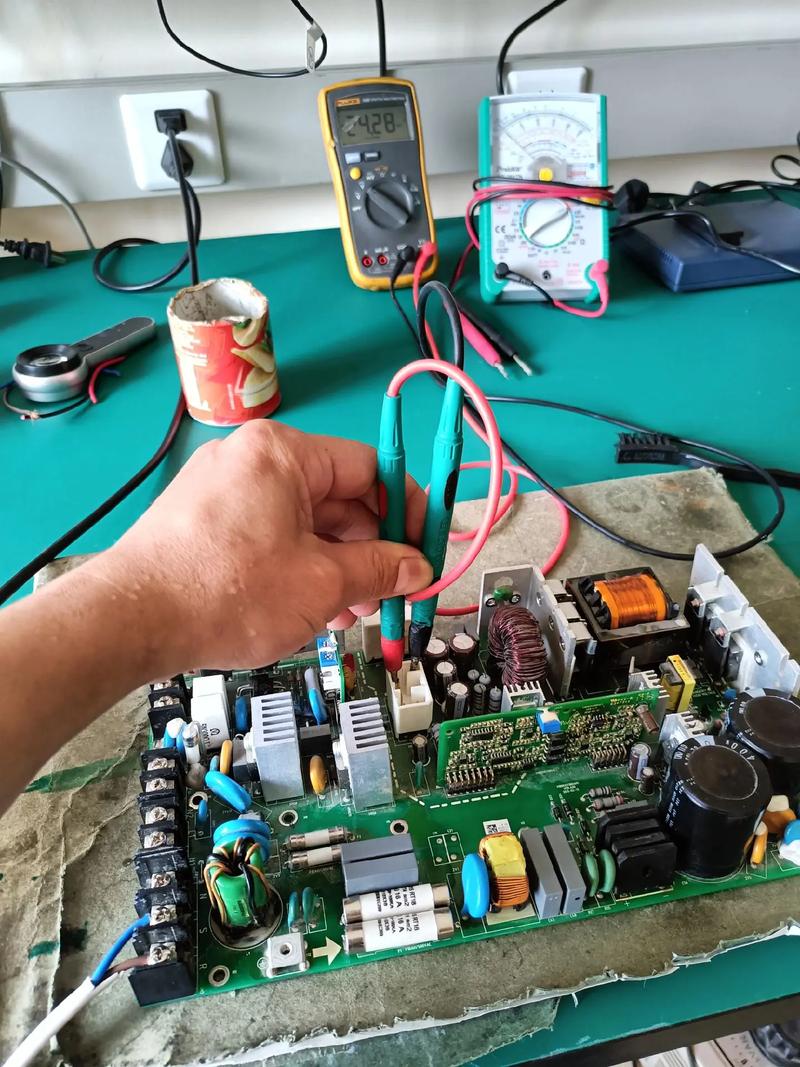

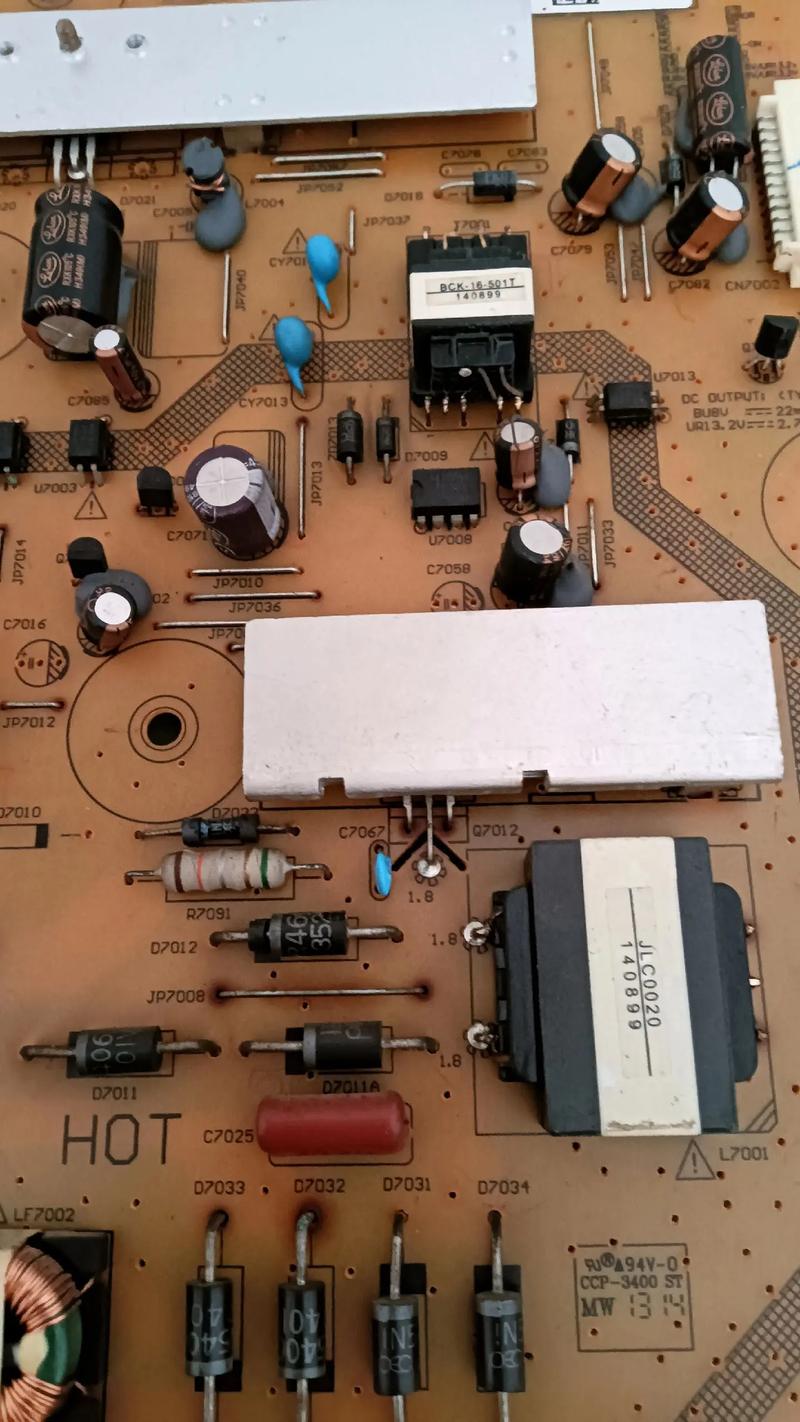

通过外观检查和初步测量缩小故障范围，观察电源外壳是否有破损、烧焦痕迹，内部元件如电容、电阻、IC等是否有鼓包、变色或引脚虚焊的情况，使用万用表测量输入端的保险丝是否熔断，若保险丝熔断，需进一步检查整流桥、滤波电容、功率开关管（如MOSFET）等是否存在短路现象，切勿直接更换保险丝通电，否则可能导致故障扩大，保险丝熔断通常意味着后级电路存在严重短路，需逐一排查故障元件并更换。
若保险丝正常，则需检查辅助电源和PWM控制电路，at2005b电源通常采用UC384x系列或类似PWM控制器，辅助电源为控制电路提供工作电压，测量PWM控制器的VCC引脚电压是否正常（通常为12-20V），若电压异常，检查辅助电源的变压器、整流二极管、滤波电容等元件，若VCC电压正常，则检查PWM控制器的反馈引脚（如FB或COMP）电压，该电压反映了输出端的采样情况，若电压异常，需检查反馈回路的光耦、精密稳压源（如TL431）及相关电阻、电容是否损坏。
功率变换电路是维修的核心部分，主要包括开关管、变压器、输出整流二极管和滤波电容，使用万用表二极管档测量开关管的D-S极或C-E极是否短路，变压器初级、次级绕组是否存在开路或匝间短路（可通过测量绕组电阻值判断，与正常值对比），输出整流二极管（如肖特基二极管）易因过流或过压损坏，需检查其正向压降和反向电阻是否正常，滤波电容若鼓包或漏液，会导致输出纹波增大，需更换同规格电容。

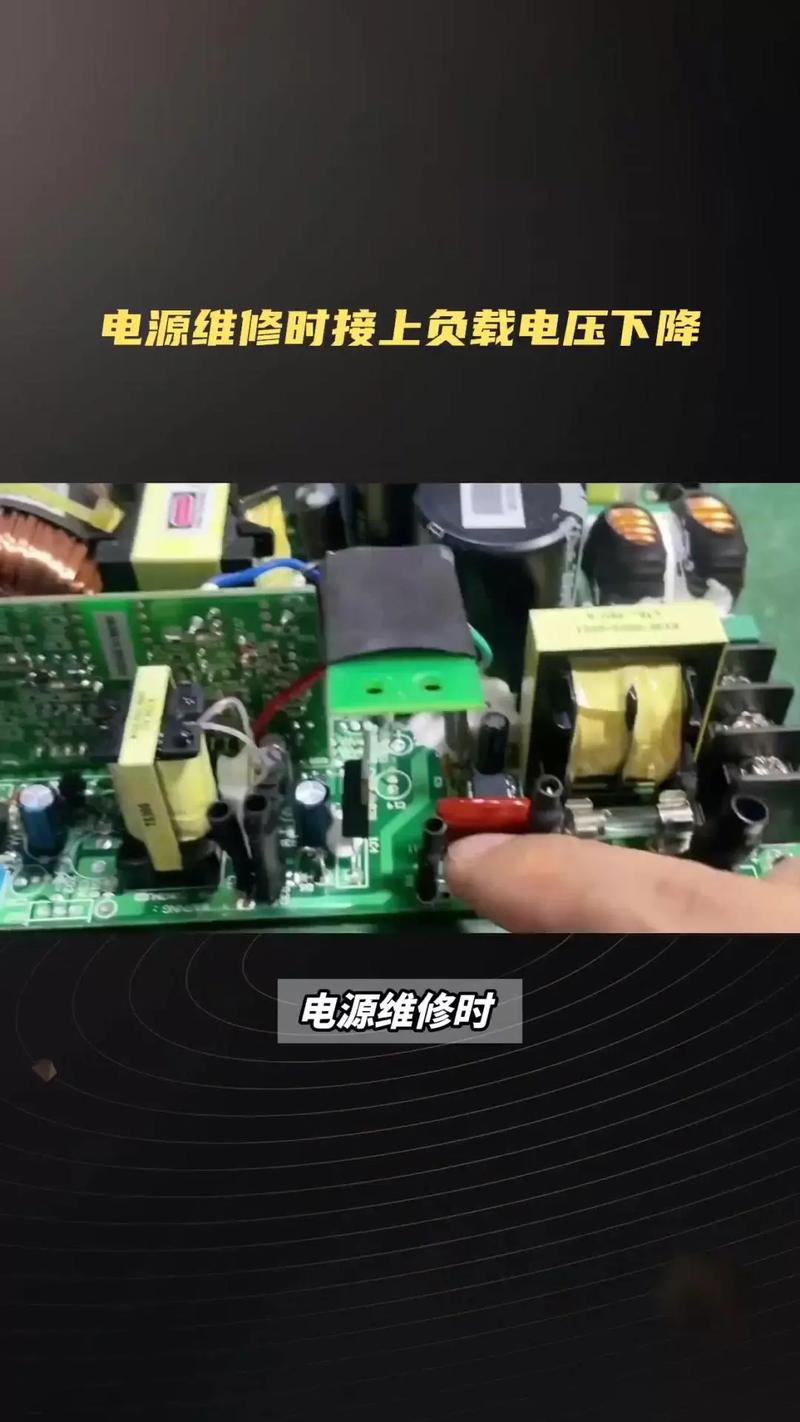

对于输出电压异常的故障，需结合反馈回路和取样电路进行排查，若输出电压偏高，可能是反馈回路断路或取样电阻阻值变大，导致PWM控制器误判，从而增大占空比；若输出电压偏低，则可能是负载过重、整流二极管正向压降增大或滤波电容容量下降，可通过断开负载测量空载电压判断是否为负载问题，或用示波器观察PWM控制器的输出脉冲波形，检查频率和占空比是否正常。
维修完成后，需进行通电测试和参数校准，先接假负载（如大功率电阻）通电，测量输出电压是否在额定范围内，纹波是否符合要求（通常小于输出电压的1%），观察电源是否有过热、异响等异常现象，若输出电压偏差较大，需调整取样电阻的阻值或反馈回路的电位器，直至电压稳定，在满载条件下运行一段时间，确认电源的稳定性和可靠性。
以下是相关问答FAQs：
Q1：at2005b电源开机后无输出，但保险丝未熔断，可能的原因是什么？
A：保险丝未熔断说明输入回路无明显短路，可能原因包括：辅助电源故障（如变压器开路、启动电阻损坏），导致PWM控制器无工作电压；PWM控制器本身损坏（如UC384x芯片击穿）；功率开关管开路；或保护电路（如过压、过流保护）误动作，需依次测量辅助电源输出电压、PWM控制器VCC引脚电压、开关管驱动波形，逐步排查故障点。
Q2：维修at2005b电源时，如何判断输出整流二极管是否损坏？
A：判断输出整流二极管是否损坏可通过以下方法：①用万用表二极管档测量其正向压降，正常肖特基二极管的正向压降约为0.2-0.5V，若显示无穷大或接近0，则可能开路或短路；②测量反向电阻，正常应接近无穷大，若阻值较小，说明已击穿；③观察二极管外观是否有裂纹、鼓包等烧毁痕迹；④若条件允许，可用示波器观察输出波形，若纹波显著增大或出现削顶现象,也可能是整流二极管性能下降导致。
