逆变器前级维修视频教程是电子维修领域的重要学习资源，尤其对于从事电力电子、新能源设备维护的技术人员而言，掌握前级电路的故障排查与修复技能至关重要，逆变器前级电路通常包括输入保护、EMI滤波、PFC功率因数校正等模块，其性能直接影响整机转换效率与稳定性，以下从核心模块、常见故障、维修流程及视频教程学习要点四个方面展开详细说明。
（图片来源网络，侵删）
逆变器前级核心模块及功能
逆变器前级电路是直流电转换为交流电前的预处理单元，主要模块包括：
- 输入保护电路：由压敏电阻、保险丝、共模电感等组成，用于防止浪涌电压、过流及反接损坏后级电路。
- EMI滤波电路：由X电容、Y电容及电感构成，抑制电磁干扰，满足电磁兼容（EMC）标准。
- PFC电路（主动式/被动式）：通过升压变换校正输入电流波形，提高功率因数至0.95以上，减少电网谐波污染。
- 直流母线：滤波电容组储存PFC升压后的稳定直流电压，为后级逆变桥提供能量。
常见故障现象与原因分析
| 故障现象 | 可能原因 |
|---|---|
| 逆变器无输出 | 输入保险丝熔断、PFC芯片驱动信号异常、直流母线电容失效 |
| 输入端频繁跳闸 | 共模电感短路、X电容击穿、压敏电阻老化漏电 |
| PFC电路输出电压低 | 升压电感开路、PFC开关管损坏、电压反馈电路电阻漂移 |
| 机器运行异响 | 滤波电感磁芯松动、PFC开关管振荡、散热风扇轴承磨损 |
维修流程与实操要点
- 安全防护：断电后等待直流母线电容放电，使用万用表确认电压低于36V再操作，避免电容残留电荷触电。
- 静态检测：

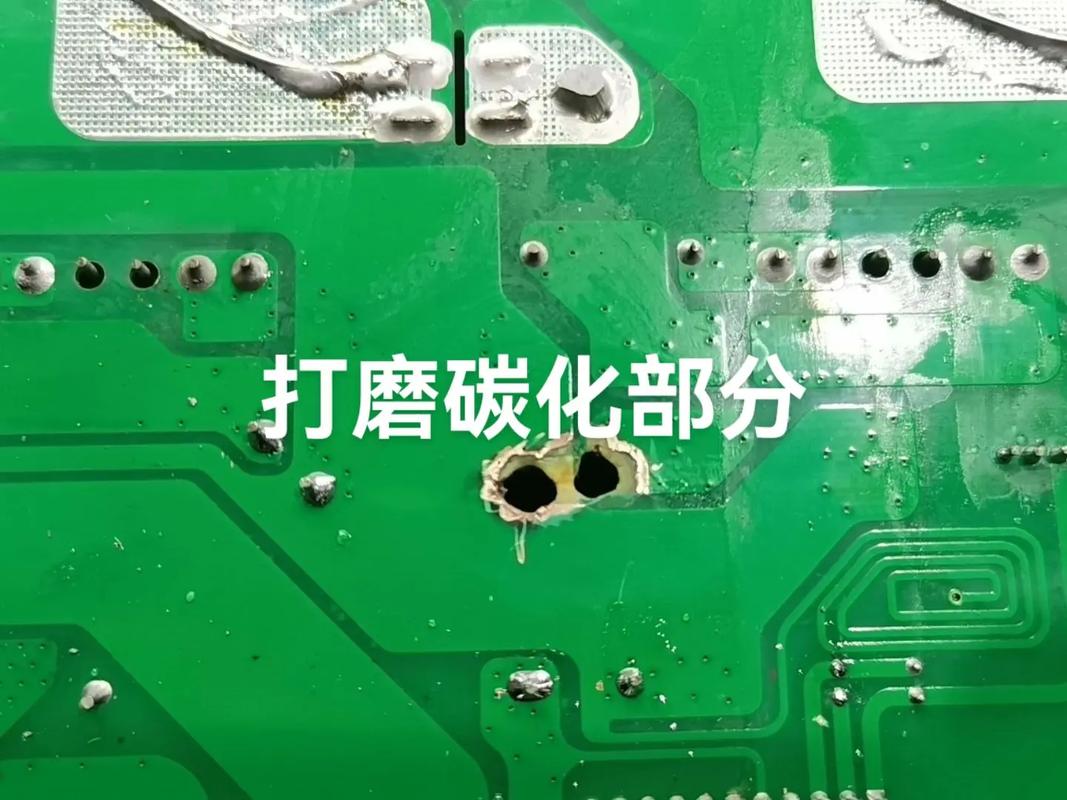

- 目视检查元件烧焦、鼓包、虚焊，重点排查保险丝、PFC开关管（如IGBT）、整流桥。
- 用万用表二极管档测试PFC开关管续流二极管是否击穿，测量直流母线电容容量（正常值偏差应＜20%）。
- 动态测试：
- 接入隔离调压器，逐步升压至额定输入，观察PFC输出电压是否稳定（通常为380V±10%）。
- 用示波器检测PFC芯片（如UC3854、L6562）的锯齿波、驱动信号波形，判断是否振荡或无驱动。
- 故障元件替换：
- 更换同型号PFC开关管时需检查栅极电阻是否开路，避免二次损坏。
- 滤波电容替换建议选用同容量、高耐压（如450V）及低ESR型号，确保纹波电流承受能力。
视频教程学习要点
优质的逆变器前级维修视频教程应包含以下内容：
- 理论讲解：结合电路图分析各模块工作原理，如PFC的升压拓扑结构、临界导通模式（CRM）与连续导通模式（CCM）的区别。
- 实拍演示：展示故障排查步骤，如使用热成像仪定位过热元件，用示波器捕捉驱动信号异常波形。
- 案例复盘：针对典型故障（如“PFC输出电压仅200V”）进行逐步拆解，说明从现象到根因的逻辑链条。
- 工具使用：详细介绍示波器探头衰减设置、LCR表电容测量方法等实操技巧。
相关问答FAQs
Q1：为什么逆变器前级PFC电路容易烧毁开关管？
A：PFC开关管损坏多因过压、过流或驱动异常导致，常见原因包括：电网浪涌压敏电阻失效未保护、直流母线电容容量下降导致电压过高、PFC芯片反馈回路电阻漂移使输出过压，维修时需同时检查驱动电路的栅极电阻是否开路及吸收回路（RCD缓冲电路）元件是否完好。
Q2：维修时如何判断PFC电感是否损坏？
A：PFC电感损坏通常表现为匝间短路或开路，可通过以下方法判断：①用万用表电感档测量电感量，与标称值对比（偏差＞30%则异常）；②用LCR表测试Q值（品质因数），过低表明磁芯损耗增大；③目视检查电感表面有无发黑或裂纹，必要时拆开骨架查看漆包线是否发烫变色，若电感短路,可能导致PFC电流过大而烧毁保险丝。
