EVD电源块 22E 维修资料
概述与识别

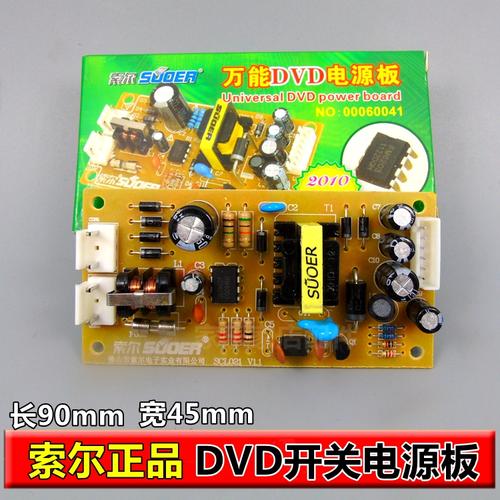

“EVD电源块22E”通常指的是用于EVD（Enhanced Versatile Disc）播放机或类似影音设备的开关电源模块，其核心是一个脉宽调制控制器芯片，型号为VIPer22A（或其兼容/升级型号如VIPer22EN, VIPer22EG等），由意法半导体生产，这个芯片将高压功率MOSFET和PWM控制电路集成在一起，极大地简化了电源设计,提高了可靠性。
（图片来源网络，侵删）
外观特征：
- 通常是一个黑色的环氧树脂封装块,有多个引脚。
- 标识上通常会印有“22E”、“VIPer22A”或其Logo。
- 一般包含一个高压滤波电容、一个开关变压器、一个次级整流滤波电路以及反馈电路。
核心工作原理简介
要维修，先要懂原理,该电源块的工作流程如下：
- 输入整流滤波： 220V交流电通过整流桥和高压滤波电容（通常为100-220μF/400V）变成约300V的直流电。
- 启动与振荡： 300V直流电通过启动电阻（高阻值，如100kΩ~1MΩ）为VIPer22A的VCC引脚提供启动电压，芯片开始工作,其内部MOSFET开始以高频开关。
- 能量传递： MOSFET的开关电流流过开关变压器的初级线圈,在次级线圈上感应出交流电压。
- 输出整流滤波： 次级感应出的交流电压通过整流二极管（或肖特基二极管）和滤波电容（通常是电解电容）后，变成稳定的低压直流电（如+5V, +12V, +9V等）,供给EVD主板。
- 稳压与反馈： 输出电压通过一个光耦合器（如PC817）和精密稳压源（如TL431）采样，反馈到VIPer22A的反馈引脚，动态调整MOSFET的占空比,从而稳定输出电压。
常见故障现象与维修思路
| 故障现象 | 可能原因 | 维修思路与步骤 |
|---|---|---|
| 完全无反应，指示灯不亮 | A. 保险丝熔断 B. 前级电路严重短路 C. 电源块本身损坏 |
步骤： 测保险丝： 拔下电源板，用万用表电阻档测保险丝，若熔断，说明后级有严重短路。 查短路点： 用二极管档测交流输入端（L、N）之间的电阻，正常应为无穷大或很大阻值，若很小，说明整流桥或滤波电容击穿。 测VIPer22A： 若保险丝熔断且整流桥/电容正常，很可能是VIPer22A击穿，测其D极（漏极，1脚）和S极（源极，4脚/8脚）之间的电阻，正常应为几十kΩ以上，若接近0Ω，则芯片已坏。 |
| 保险丝完好，但无输出电压 | A. 启动电路损坏 B. VIPer22A未工作 C. 反馈电路开路 D. 负载短路 E. 开关变压器初级线圈开路 |
步骤： 测300V电压： 测高压滤波电容两端，应有约300V直流电压，若无，检查整流桥、限流电阻（若有）和电源线。 测VCC电压： 测VIPer22A的VCC引脚（通常为8脚），正常应有16-20V的启动电压，若无，检查启动电阻是否开路。 测反馈电压： 若VCC正常，但无输出，重点检查反馈环路，测光耦合器初级侧（1、2脚）是否有电压（约1V左右），若无，检查TL431及外围电阻，若光耦初级有电压而次级（3、4脚）不导通，更换光耦。 测负载： 断开电源板与主板的连接，在输出端接一个假负载（如汽车灯泡），看电压是否恢复，若恢复，说明是主板负载短路。 |
| 输出电压偏低 | A. 滤波电容容量下降 B. 负载过重 C. 反馈电路异常 D. VIPer22A性能下降 |
步骤： 查负载： 断开负载，测空载电压是否恢复正常，若正常，是主板问题。 查电容： 测输入/输出端的滤波电容是否容量下降或失效，这是常见原因，尤其是老旧设备。 查反馈： 检查光耦和TL431外围的精密电阻（如分压电阻）是否变值。 |
| 输出电压偏高 | A. 反馈电路开路 B. 稳压管（TL431）击穿 C. VIPer22A损坏 |
步骤： 查反馈回路： 重点检查光耦是否开路（3、4脚之间电阻无穷大），或TL431是否击穿。 查VIPer22A： 若反馈电路元件正常，可能是VIPer22A内部PWM控制电路损坏。 |
| 电源发出“吱吱”叫声 | A. 负载严重短路 B. 电源带载能力差 C. 滤波电容失效 |
步骤： 查负载： 断开主板，看叫声是否消失，若消失，是主板短路。 查电容： “吱吱”声通常是开关电源在过保护状态下工作的声音，最常见的原因是输入或输出端的滤波电容失效（ESR增大），导致电压纹波过大，触发保护，重点更换这些电容。 |
关键测试点与元件参数
VIPer22A 引脚功能与参考电压 (动态测量，仅供参考)
| 引脚号 | 符号 | 功能描述 | 待机/静态电压 | 工作时电压 |
|---|---|---|---|---|
| 1, 2, 3 | D | 内部MOSFET漏极 | 300V | 约300V |
| 4, 5, 6, 7, 8 | S | 内部MOSFET源极 (GND) | 0V | 0V |
| 5 | FB | 反馈电压输入 | 0V | 5V - 1.5V (波动) |
| 8 | VCC | 电源供电 (IC工作电压) | 0V | 16-20V |
关键元件参数参考：
（图片来源网络，侵删）
- 输入滤波电容： 通常为 100μF / 400V 或 220μF / 400V，耐压必须足够,容量下降是常见故障。
- 输出滤波电容：
- +5V路： 通常为 1000μF / 16V 或更高。
- +12V路： 通常为 470μF / 25V 或更高。
- 注意： 必须使用低ESR（等效串联电阻）的电解电容，如红宝石、尼吉康、三洋等品牌。
- 整流二极管： 次级侧通常使用肖特基二极管，如 1N5819, 1N5822, SB560 等，正向压降低,效率高。
- 光耦合器： 常用型号 PC817 或 PC817A,检查其初级和次级是否正常。
- 精密稳压源： 常用型号 TL431，可调精密稳压器,是稳压电路的核心。
- 启动电阻： 通常为 100kΩ / 0.5W 或 1MΩ / 0.5W 的高阻值电阻,开路会导致电源不启动。
维修注意事项与安全须知
- 安全第一！ 开关电源部分带有高压，即使断电后，滤波电容中仍储存有致命的电荷，维修前务必**断开电源，并对高压
