42k10np电源维修是一项需要专业知识和细致操作的技术工作,这类电源通常广泛应用于工业设备、通信系统或高端仪器中，其稳定性和可靠性对整个设备的运行至关重要，维修过程中，需遵循系统化的排查流程，结合电路原理分析和实际测量数据，逐步定位故障点并进行修复，以下将从常见故障现象、维修步骤、关键元件检测及注意事项等方面展开详细说明。

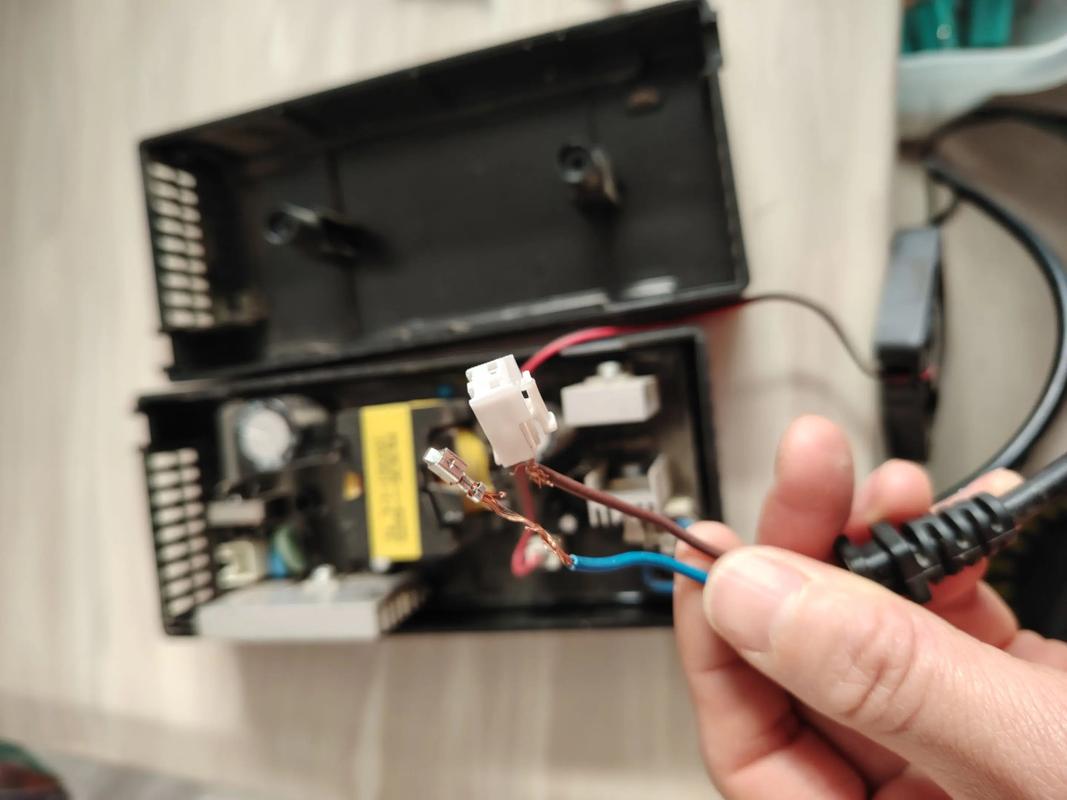

维修前需确认电源的基本状态,包括外观检查、输入输出电压测量及异常现象观察，常见故障现象包括无输出电压、输出电压偏低、输出纹波过大、电源异响或频繁启动保护等，当电源完全无输出时，通常需检查交流输入回路、保险管、整流桥及功率开关管等关键部件；若输出电压偏低，则可能涉及反馈电路异常、负载过重或滤波电容性能下降等问题，维修时需准备万用表、示波器、隔离变压器及负载仪等工具，确保操作安全，避免因误操作导致二次损坏。

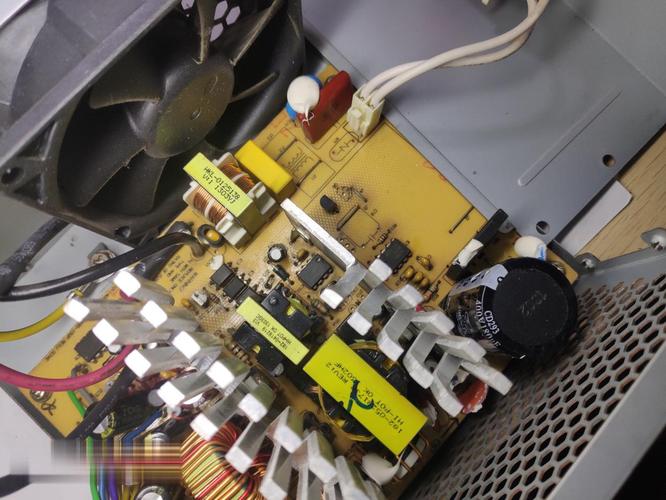

按照电路结构逐步排查故障,42k10np电源一般采用开关电源架构，主要分为交流输入、整流滤波、PWM控制、功率变换及输出反馈等模块，维修时，可先断开负载，判断故障是否在电源本身或外部电路，若空载时仍无输出，重点检查交流输入部分：用万用表测量交流电压是否正常，保险管是否熔断（若熔断需排查短路原因，如整流桥击穿、输入滤波电容爆裂或功率开关管漏源极短路等），保险管完好但无输出的情况，需进一步检测整流桥后的直流电压（正常约为310V，220V输入时），若无电压，可能是整流桥开路或限流电阻损坏；若电压正常，则问题可能出在功率变换或控制电路。
功率变换电路的核心是开关管（如MOSFET或IGBT）和开关变压器，可用万用表二极管档检测开关管的极间电阻，判断是否击穿，开关变压器故障较少见，但可能因匝间短路导致输出异常，此时需测量初级绕组电感值并与正常值对比，PWM控制电路是维修难点，常见芯片如UC384x、TL494等，需检测其供电电压、反馈电压及输出驱动信号，若控制芯片无驱动输出，需检查其外围电路，如振荡电阻电容、误差放大器反馈网络及保护电路（如过压、过流保护触发），若反馈光耦（如PC817）失效或误差放大器（如TL431）性能异常，可能导致输出电压失控。
输出滤波电路的故障表现为纹波过大或电压不稳定,需检测输出整流二极管（如肖特基二极管）是否正向压降过大或反向漏电，滤波电容是否鼓包、失容（可用电容表或示波器检测容值及纹波），温度过高引发的故障也较为常见，需检查散热风扇是否运转、散热器是否积尘，以及功率器件是否因长期工作老化导致性能下降。
维修过程中需注意以下几点：一是安全操作，开关电源在断电后仍可能因电容存电而带高压，需先对大电容放电；二是替换元件需符合原参数，如开关管的耐压、电流及驱动要求，滤波电容的容量、耐压及温度等级；三是维修后需进行老化测试，在不同负载条件下运行数小时，观察输出电压稳定性、纹波及温升情况，确保电源恢复正常工作。
以下是相关问答FAQs：
Q1：维修42k10np电源时，如何判断是负载问题还是电源本身故障？
A：首先断开负载，在电源输出端接假负载（如大功率电阻或电子负载），若电源恢复正常输出，则说明故障在外部负载；若仍无输出或异常，则故障在电源内部，排查负载时，可测量负载的阻值是否正常，是否存在短路或漏电现象。
Q2：电源输出电压纹波过大，可能的原因及解决方法是什么？
A：可能原因包括：输出滤波电容失容或老化、整流二极管性能下降、高频噪声干扰或控制环路补偿不当，解决方法：更换同规格滤波电容；检测整流二极管正向压降，更换不良器件；检查PCB布局是否合理，必要时增加RC滤波电路；调整控制芯片的补偿参数，优化环路响应。
