台达PLC电源模块维修,常见故障有哪些?

台达PLC电源模块维修是一项需要结合理论知识与实践操作的技术工作,其核心在于通过系统化的故障排查与精准的元件级修复,使电源模块恢复稳定输出能力,以下是详细的维修流程、关键步骤及注意事项,帮助技术人员高效解决问题。

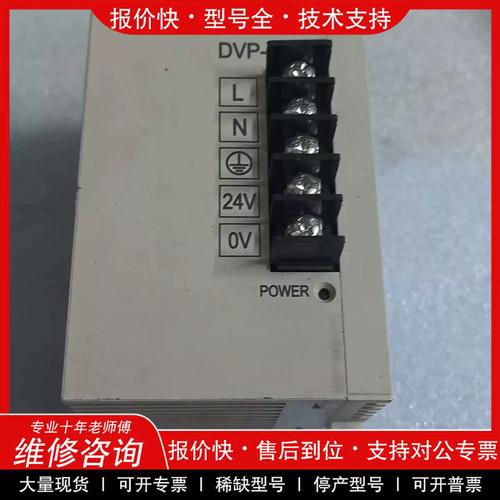

台达PLC电源模块维修,常见故障有哪些?-图1
(图片来源网络,侵删)

维修前的准备工作

  1. 安全防护:断开电源模块的输入电源,等待电容完全放电(可用万用表测量直流电压是否降至0V),佩戴防静电手环,避免静电损坏敏感元件。
  2. 工具准备:万用表(含电压、电阻、二极管档)、示波器、可调直流稳压电源、焊接工具(恒温烙铁、吸锡器)、螺丝刀套装及绝缘胶带等。
  3. 资料查阅:对照电源模块型号(如台达DVP-PS/S系列),查阅技术手册,标注关键测试点(如输入端子、输出端子、PWM控制脚、反馈端子)的正常电压值及波形参数。

故障诊断流程

外观检查

  • 目视观察:检查模块外壳是否有变形、烧焦痕迹,电容顶部是否鼓包或漏液,PCB板上的元件(如电阻、二极管)是否有发黑、开裂现象。
  • 闻味判断:若有焦糊味,重点排查功率元件(如MOSFET、变压器)及周边电路。
  • 触感检查:断电后轻触散热片,若局部异常发烫,可能对应元件存在短路或过载问题。

输入端检测

使用万用表测量输入端子(如L/N端)的交流电压是否正常(通常为AC85-265V),若输入电压异常,需检查外部供电线路;若输入正常但无输出,则进入下一步排查。

输出端检测

  • 空载测试:断开模块与PLC主机的连接,接入可调直流稳压电源(模拟输入电压),测量输出端子(如+24V、0V)的空载电压。
    • 若输出电压为0V,可能是启动电路或PWM控制电路故障;
    • 若输出电压偏低且波动大,需检查反馈电路(如光耦、TL431)及滤波电容。
  • 带载测试:接入假负载(如24V/10W灯泡),观察输出电压是否稳定,若带载后电压骤降,可能为功率元件(如整流桥、MOSFET)性能下降或变压器匝间短路。

关键电路分段检测

电路类型 检测要点 常见故障元件
启动电路 测量PWM控制器(如UC3842)的VCC脚电压(正常为12-20V),若电压过低,检查启动电阻(如R1)是否开路。 启动电阻、滤波电容(C1)
PWM控制电路 用示波器观察UC3842的输出脚(OUT)是否有方波信号(频率约50kHz),若无信号,检查反馈端(FB脚)电压。 UC3842芯片、光耦(PC1)、误差放大器(TL431)
功率变换电路 测量整流桥输出直流电压(约310VAC输入时为DC350V),若电压正常但无输出,检查变压器初级MOSFET(Q1)是否击穿。 MOSFET、整流桥、变压器
反馈电路 测量光耦输出端(4、5脚)电压,正常为0.5-1V,若电压异常,检查TL431的参考端(Ref脚)电压是否稳定(2.5V)。 光耦、TL431、分压电阻(R2、R3)

元件级维修

  • 更换损坏元件:对鼓包电容、开路电阻、击穿MOSFET等直接更换,注意元件参数(如耐压值、容量)需原规格或更高等级。
  • 焊接修复:对虚焊、脱焊点进行重新焊接,避免因冷焊导致接触不良。
  • 变压器修复:若变压器匝间短路,需重新绕制或更换同型号变压器,注意同名端标记。

维修后测试

  1. 空载运行:修复后先空载通电30分钟,观察模块是否有异常发热或异响。
  2. 带载验证:接入PLC主机,测试额定负载下的输出电压稳定性(波动应≤±5%)。
  3. 功能测试:通过PLC编程验证电源模块是否支持正常通信及保护功能(如过压、过流保护)。

常见故障案例

  • 案例1:输出电压为0V,排查发现启动电阻(100kΩ/0.5W)开路,更换后恢复正常。
  • 案例2:输出电压波动大,检测到滤波电容(2200μF/35V)ESR值增大,更换同规格电容后稳定。
  • 案例3:模块频繁重启,发现光耦(PC817)响应延迟,更换后故障消失。

维修注意事项

  1. 防静电措施:维修环境需保持湿度40%-60%,避免直接用手触碰CMOS元件。
  2. 散热设计:功率元件更换后需检查散热硅脂是否老化,必要时涂抹导热硅脂。
  3. 保护电路:严禁短路过载保护电路,避免失去保护功能导致二次损坏。
  4. 记录参数:维修后记录关键测试点电压值,便于后续故障对比。

相关问答FAQs

Q1:台达PLC电源模块通电后即跳闸,如何排查?
A:首先断开负载,若跳闸现象消失,说明负载侧短路;若仍跳闸,需检查模块输入端整流桥是否击穿(用万用表二极管档测量正反向电阻),或滤波电容是否短路,若整流桥损坏,需同时检查PFC电路(如有)的MOSFET是否连带损坏。

Q2:维修后输出电压偏高(如+24V升至28V),可能的原因是什么?
A:通常为反馈电路故障,需检查分压电阻(如输出端并联的R2、R3)是否变值,或TL431的参考端(Ref脚)电压是否偏离2.5V标准值,若TL431损坏,会导致反馈信号异常,使PWM控制器输出占空比增大,引起电压升高,更换TL431或校准分压电阻后可解决。

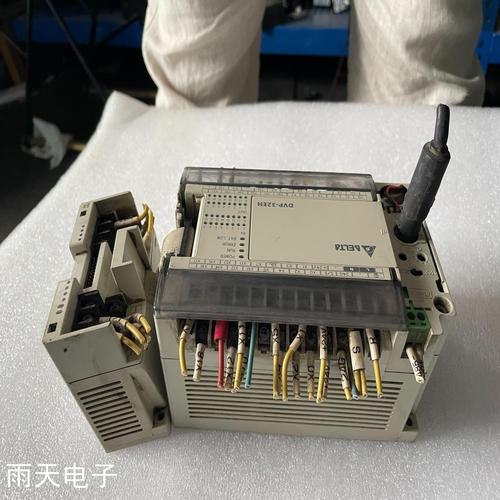

台达PLC电源模块维修,常见故障有哪些?-图2
(图片来源网络,侵删)
