维修机械臂电机运动控制是确保工业自动化设备精准、高效运行的核心环节，涉及机械结构、电子电路、控制算法及传感器技术的深度融合，其目标是通过精确驱动电机实现机械臂的位置、速度和加速度控制，满足不同工况下的作业需求，如装配、焊接、搬运等高精度任务，以下从系统组成、控制原理、常见问题及优化策略等方面展开详细分析。
系统组成与核心部件
机械臂电机运动控制系统主要由驱动器、电机、传感器、控制器及机械传动机构五部分构成，各部件协同工作，构成闭环控制回路，确保运动精度与稳定性。
-
电机类型：常用电机包括步进电机、直流伺服电机和交流伺服电机，步进电机适用于开环控制，成本低但精度较低；直流伺服电机响应快，控制简单，需定期维护电刷；交流伺服电机采用无刷设计，效率高、精度可达微米级，是高端机械臂的主流选择。
-
驱动器：驱动器接收控制器指令，将电信号转换为电机所需的电流和电压，现代驱动器多采用PWM（脉宽调制）技术，支持电流环、速度环和位置环的三闭环控制，实现平滑调速和精准定位。
-
传感器：编码器是核心反馈元件，分为增量式和绝对式，增量式编码器检测相对位移，需回零参考点；绝对式编码器可直接输出位置信息，断电后仍能保持数据，霍尔传感器、电流传感器分别用于速度检测和过流保护。

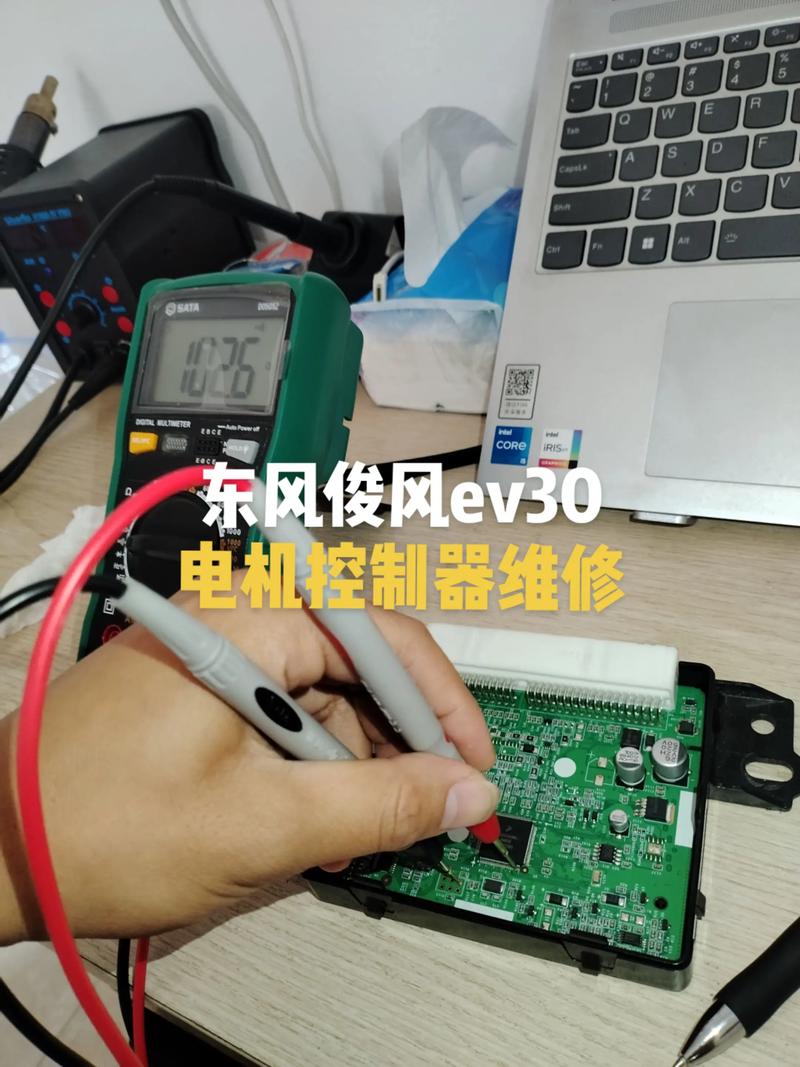

（图片来源网络，侵删） -
控制器：控制器（如PLC或专用运动控制器）负责算法运算和指令生成，基于PID（比例-积分-微分）算法或更高级的模糊控制、自适应控制策略，实时调整电机输出。
-
机械传动机构：包括减速器、联轴器、轴承等，减速器（如谐波减速器、RV减速器）增大扭矩、降低转速，直接影响机械臂的重复定位精度（0.01mm~±0.1mm）。
控制原理与算法实现
电机运动控制的核心是通过闭环反馈实现高精度动态响应,其基本流程为：控制器发出目标位置/速度指令→驱动器驱动电机运动→传感器实时采集位置/速度信号→反馈至控制器→与目标值比较后调整输出，形成闭环控制。
-
PID控制：
- 比例（P）环节：根据误差大小成比例调整输出，响应快但存在稳态误差。
- 积分（I）环节：消除稳态误差，但可能引起超调和振荡。
- 微分（D）环节：抑制超调，提高系统稳定性，但对噪声敏感。
实际应用中需通过试凑法或Ziegler-Nichols法整定PID参数，例如在机械臂快速启停场景中，增大D系数可减少振动。
-
前馈控制：
在PID基础上引入前馈补偿，根据目标轨迹预先计算所需力矩，减少跟踪误差，在圆弧插补运动中，前馈控制可补偿离心力对轨迹精度的影响。 -

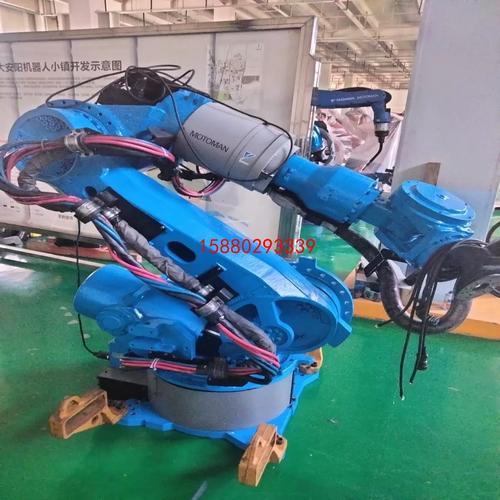

轨迹规划：
为避免机械冲击，需对运动轨迹进行平滑处理，常用方法包括：- S型曲线加减速：实现加速度连续变化，减少机械应力。
- 样条插值：通过高阶多项式生成平滑路径，适用于复杂曲面加工。
以五轴机械臂为例,其轨迹规划需考虑各轴耦合关系，通过逆运动学求解关节角度，再转换为电机控制指令。
常见故障与维修策略
机械臂电机运动控制故障可分为电气故障、机械故障和控制算法故障三类，需结合现象逐步排查。
（一）电气故障
-
电机过热：
- 原因：长期过载、散热不良、三相不平衡（交流电机）。
- 维修：检查负载是否超过额定值，清理散热片，用万用表检测三相电阻差值（应≤5%）。
-
编码器故障：
- 现象：位置漂移、运动抖动。
- 维修：用示波器检测编码器信号波形，判断是否受电磁干扰；更换编码器后需重新设定电子齿轮比。
-
驱动器报警：
- 常见代码：AL.01（过流）、AL.02（过压）。
- 维修：测量驱动器输入电压，检查电机绕组是否短路，排查功率模块是否损坏。
（二）机械故障
-
减速器异响：
- 原因：齿轮磨损、润滑不足、轴承损坏。
- 维修：拆解减速器，检查齿面磨损情况（磨损量超过0.2mm需更换），更换专用润滑脂（如Shell Alvania EP2）。
-
传动间隙过大：
- 现象：定位精度下降、反向滞后。
- 维修：调整联轴器预紧力，更换磨损的轴承或谐波减速器柔轮。
（三）控制算法故障
-
轨迹跟踪误差大：
- 原因：PID参数不当、前馈补偿不足。
- 维修：通过软件（如MATLAB/Simulink）仿真调整参数，在低速段增大P系数，高速段增大D系数。
-
振动与噪声：
- 原因：共振频率与激励频率重合。
- 维修：通过频谱分析仪检测振动频率，调整滤波器参数或修改轨迹规划以避开共振点。
优化与维护建议
-
预防性维护：
- 定期检查电机绝缘电阻（≥100MΩ），每3个月更换减速器润滑油。
- 校准编码器零点,确保绝对位置准确。
-
软件升级：
- 采用自适应控制算法（如模型预测控制MPC），实时补偿负载变化引起的误差。
- 利用数字孪生技术模拟运行状态,提前预警潜在故障。
-
抗干扰设计：
控制柜加装屏蔽层,编码器信号采用双绞线传输，避免与动力线并行布线。
相关问答FAQs
Q1：机械臂电机运动时出现“丢步”现象，可能的原因及解决方法？
A：丢步通常指步进电机未按指令转动，可能原因包括：
- 驱动器电流设置过低：需根据电机扭矩要求增大驱动器输出电流（通常为额定电流的70%~80%）。
- 负载过大：减轻负载或选用更大扭矩电机。
- 脉冲频率过高：降低输入脉冲频率或增加加减速时间。
解决步骤：先用万用表检测驱动器输出电流，再逐步调整参数，若无效则检查电机绕组是否短路。
Q2：如何通过软件提高机械臂多轴协同运动的轨迹精度？
A：可通过以下软件优化措施：
- 逆运动学补偿：建立机械臂误差模型，在控制器中实时补偿连杆变形、齿轮间隙等误差。
- 交叉耦合控制：在多轴协调运动中，将各轴误差耦合到统一控制器中，同步调整各轴输出，减少轮廓误差（如圆弧变成椭圆）。
- 学习控制算法：通过多次运行记录轨迹误差，生成补偿表，后续运动时自动调用修正数据，可将轨迹精度提升30%以上。
通过系统化的维修策略与持续优化,机械臂电机运动控制系统能够长期保持高精度、高可靠性运行，满足工业4.0对智能制造的严苛要求。
