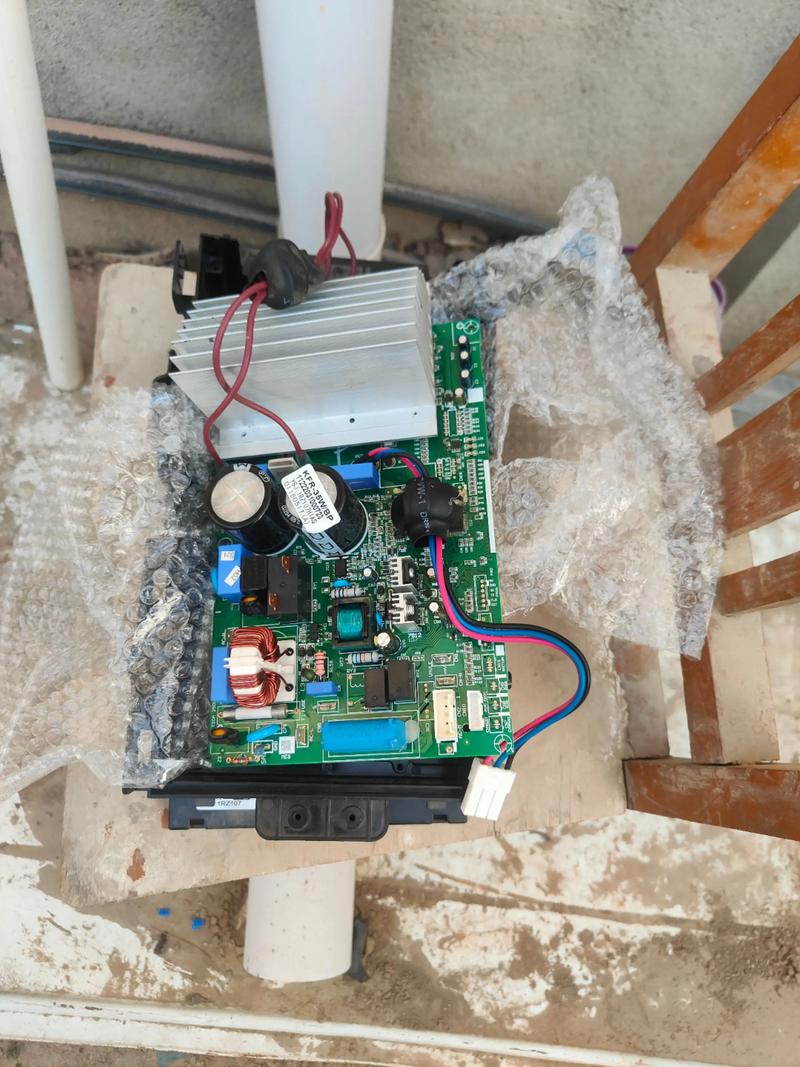

空调外机板开关电源维修是空调维修中的关键环节，由于开关电源负责将220V交流电转换为多路直流电压，为控制板、驱动电路等提供稳定工作电源，其故障率较高且维修难度较大，以下从工作原理、常见故障、维修步骤及注意事项等方面进行详细分析。
开关电源的工作原理
空调外机板开关电源通常采用反激式拓扑结构，主要由输入滤波、整流滤波、PWM控制、开关变压器、输出整流滤波及保护电路等部分组成，220V交流电经过压敏电阻、保险丝、共模电感组成的输入滤波电路后，由桥式整流电路转换为310V左右直流电，再通过电解电容滤波后送入PWM控制器（如UC3842、KA3842等），控制器驱动开关管（如MOSFET、IGBT）工作，高频开关电流通过开关变压器耦合到次级，经整流二极管（如FR107、肖特基二极管）和电解电容后输出+12V、+5V、+15V等直流电压，为外机风扇、压缩机驱动、通信电路等供电，反馈电路（如光耦PC817、TL431）通过采样输出电压，调整PWM占空比,实现稳压功能。
常见故障现象及原因
| 故障现象 | 可能原因 |
|---|---|
| 外机完全不启动，指示灯不亮 | 保险丝熔断；2. 压敏电阻击穿；3. 整流桥损坏；4. 开关管击穿；5. PWM控制器损坏 |
| 输出电压偏低（如+5V仅3V） | 输入滤波电容失效；2. 开关变压器匝间短路；3. 输出整流二极管正向压增大；4. 反馈电路故障（光耦、TL431异常） |
| 输出电压无输出 | PWM控制器无启动电压；2. 开关管栅极驱动电阻开路；3. 次级负载短路导致保护 |
| 电压输出不稳定，波动大 | 滤波电容容量下降；2. 反馈回路元件参数漂移；3. 开关变压器性能劣化 |
维修步骤与实操技巧
安全检测与初步判断
维修前必须断电，并等待大容量电解电容充分放电,使用万用表电阻档检测关键元件：
- 保险丝：若熔断，需排查短路点，重点检查整流桥、开关管D-S极是否击穿（正常阻值应大于10kΩ）。
- 压敏电阻：正常时呈高阻态，若阻值接近0Ω则已击穿，需更换同型号压敏电阻（如D14K391）。
- 整流桥：用二极管档测正反向压降，正向0.5V左右，反向无穷大,否则更换。
核心电路检测

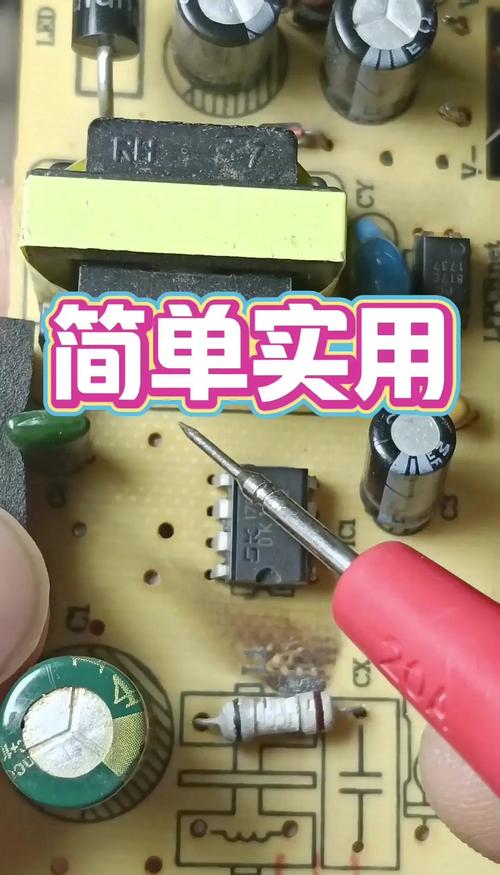

- PWM控制器供电：测UC3842第7脚VCC电压，正常为12-20V（启动电压＞16V，维持电压＞10V），若无电压，检查启动电阻（如100kΩ）是否开路,或VCC滤波电容是否失效。
- 开关管驱动：测开关管栅极G与源极S之间电压，开机时应为0-10V脉冲电压，若无脉冲，检查控制器第6脚输出是否正常，或驱动电阻（如10Ω）是否损坏。
- 反馈电路：测光耦PC817第1-2脚正向压降（正常1.2V左右），第3-4脚导通时阻值应＜100Ω，若异常，需检测TL431参考端电压（正常2.5V），并检查分压电阻（如10kΩ、22kΩ）是否变值。
输出电路排查
- 空载测试：断开次级负载，接假负载（如30W灯泡）通电，若输出电压恢复正常，说明负载短路；若仍无输出，检查次级整流二极管（如肖特基二极管正向压降应＜0.5V）或滤波电容是否鼓包。
- 变压器检测：用万用表测初级与次级绕组阻值，初级通常为几欧姆，次级零点几欧姆，若绕组间阻值异常，可能存在匝间短路,需更换变压器。
保护电路恢复
若电路因过流/过压保护锁定，可尝试断电后短时强制启动：在PWM控制器VCC端接15-20V直流电源（注意极性），若能正常输出电压，说明保护电路误触发，需检查比较器（如LM393）或稳压管（如18V）是否参数偏移。
维修注意事项
- 元件代换原则：更换开关管时需注意耐压值（如600V以上）和电流参数；滤波电容需选用105℃高温型，容量误差±20%以内；光耦需选择线性度良好的原型号或直接代换型号（如PC817可替换PC817P）。
- 焊接工艺：开关管引脚较长，焊接时需使用尖头烙铁，避免长时间加热导致内部参数变化；PWM控制器为贴片元件，建议使用恒温烙铁,防止虚焊。
- 防静电措施：MOSFET栅极极易被静电击穿，操作时需佩戴防静电手环，焊接时先焊漏极D和源极S,最后焊栅极G。
- 参数核对：维修后需用示波器观察PWM波形（频率约20-100kHz，占空比＜50%），并测量各路输出电压纹波（＜100mV）,确保电源稳定性。
相关问答FAQs
Q1：空调外机开关电源维修时，为何保险丝熔断后直接更换会再次烧毁？
A：保险丝熔断通常由短路引起，若未排查故障点直接更换，可能导致新保险丝熔断甚至扩大故障，应重点检查整流桥、开关管、滤波电容等元件是否击穿，用万用表测开关管D-S极电阻，若接近0Ω，则需更换开关管及驱动电阻；若整流桥正反向阻值均很小，需更换整流桥，同时检查压敏电阻是否因电网电压异常击穿,确保输入端无短路后再通电测试。
Q2：开关电源输出电压偏低但负载正常，可能的原因及解决方法？
A：输出电压偏低多由反馈电路或输入供电异常导致，首先检测PWM控制器VCC电压，若低于10V，可能是启动电阻变值或滤波电容失效（容量下降），需更换同规格电容（如47μF/50V），若VCC正常，检查反馈回路：测光耦PC817第3-4脚是否导通，若未导通，可能是TL431参考端电压偏离2.5V，需更换分压电阻或TL431；若光耦导通但输出仍低，可能是开关变压器匝间短路，可通过测初级电感量（正常值约几百μH）判断,异常时需更换变压器。
