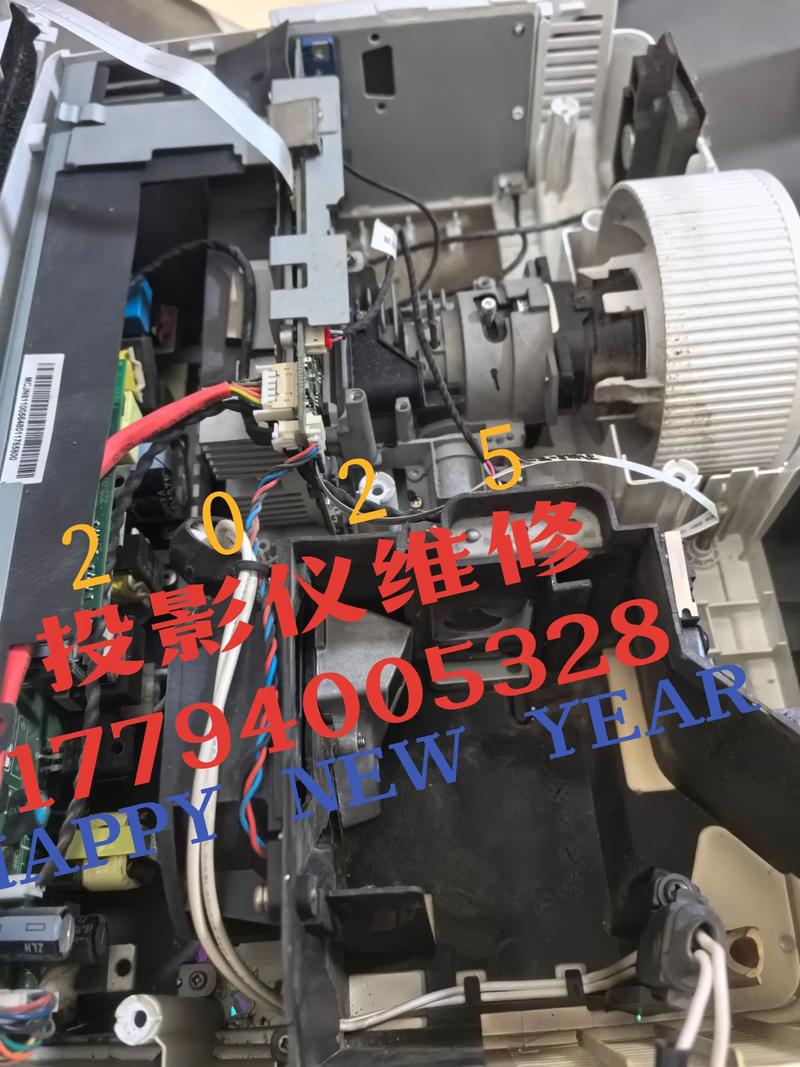

液晶投影机电源电路维修是投影机维修中的核心环节，由于电源电路承担着将市电转换为投影机各模块所需稳定电压的任务，其工作状态直接影响投影机的整体性能，液晶投影机电源电路通常由输入滤波、桥式整流、PFC功率因数校正、PWM主电源控制、多路电压输出及保护电路等部分组成，各部分故障表现及排查方法各有特点,需结合电路原理进行系统性检修。

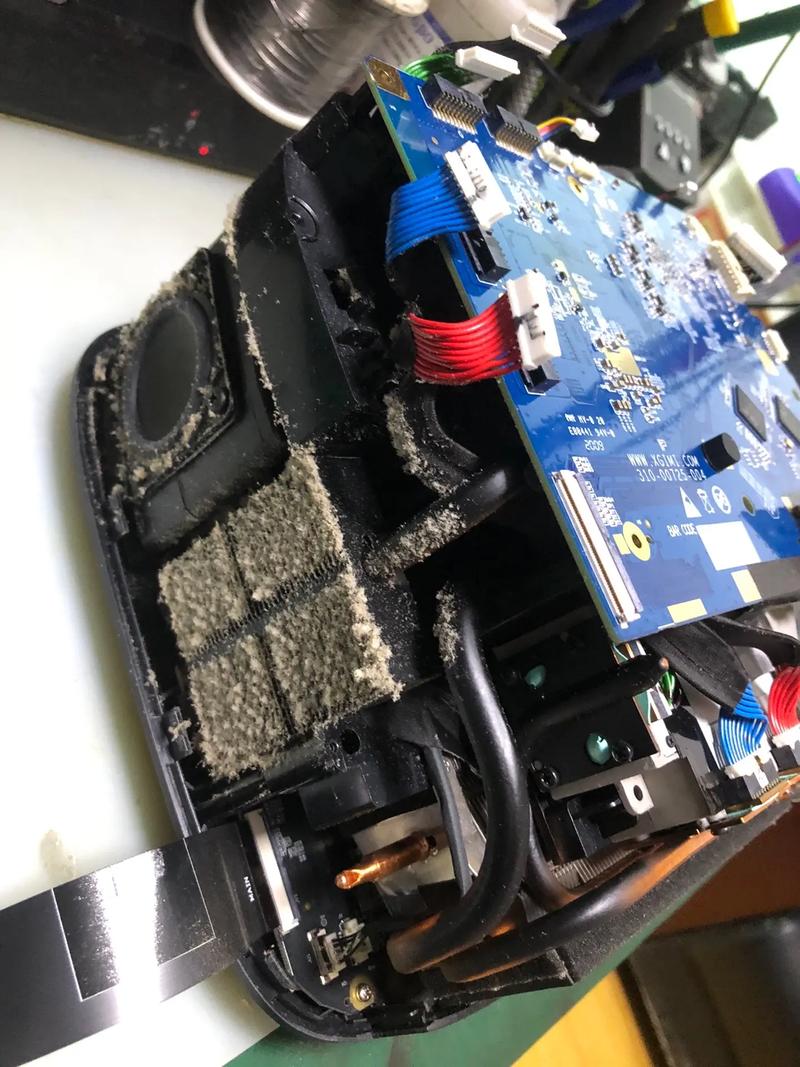

电源电路常见故障现象与初步判断
液晶投影机电源电路故障通常表现为无法开机、开机无反应、指示灯闪烁、亮度异常、自动关机等，根据故障现象可初步判断故障范围：若完全无反应，可能是市电输入、保险丝或前级滤波电路问题；若指示灯闪烁但无法启动，多为主电源或PFC电路异常；若图像闪烁或亮度不足,可能是输出电压不稳或负载过重。
关键电路模块维修要点
输入滤波与桥式整流电路
该部分包括保险丝、压敏电阻、互感滤波器、桥式整流堆及滤波电容，维修时首先断开电源，用万用表电阻档测量保险丝是否熔断，若保险丝熔断，需进一步检查压敏电阻（是否击穿短路）、整流堆（是否短路）及滤波电容（是否漏电），常见故障为压敏电阻因电网电压波动击穿，导致保险丝熔断；或滤波电容鼓包、失效，引起市电干扰。
维修案例：一台投影机无法开机，指示灯不亮，测保险丝熔断，压敏电阻阻值为0，更换同型号压敏电阻（如D14K471）和保险丝（通常为2A-3A延时保险丝）后,故障排除。
PFC功率因数校正电路
PFC电路用于提升功率因数，稳定直流母线电压（通常为380V左右），主要由PFC控制芯片（如UC3854）、MOSFET、储能电感及大功率电解电容组成，故障时可能表现为母线电压偏低（约300V）或无输出，维修时需检测PFC芯片供电端（如UC3854的VCC脚，电压约20V）、驱动输出脚（是否有PWM波形）及MOSFET栅极电压，若驱动无输出，多为芯片损坏或外围电路故障（如采样电阻开路、基准电压异常）；若MOSFET击穿，需检查其过流保护电路是否失效。
注意事项：PFC电路MOSFET工作在高电压、大电流状态，更换时需选用同型号、同参数器件,并检查散热片是否固定良好。
PWM主电源控制电路
PWM电路是电源的核心，负责将380V直流电压转换为多路低压直流电（如12V、5V、24V等），控制芯片常用UC3842、TL494等，故障时可能表现为某路电压无输出或输出电压偏高/偏低，维修步骤：
- 供电检测：PWM芯片VCC脚是否有启动电压（通常为12-18V），若无，检查启动电阻是否开路或供电电路故障。
- 反馈回路：若输出电压异常，检测光耦（如PC817）是否导通、误差放大器（如TL431）基准电压是否正常（2.5V），反馈回路开路会导致输出电压升高，击穿负载器件。
- 驱动输出：用示波器检测芯片输出脚（如UC3842的6脚）是否有PWM波形，若无，多为芯片损坏或振荡电路故障（如定时电阻/电容异常）。
常见故障：输出电压纹波过大，多为滤波电容失效（ESR增大），需更换同容量、低ESR的电解电容；某路电压无输出，检查该路整流二极管是否开路或肖特基二极管是否击穿（如1N5822用于5V输出）。
保护电路检修
电源电路具备过压、过流、过热保护功能，保护电路启动时会导致电源间歇工作或无法启动，过压保护通常由稳压管（如15V稳压管）检测PWM芯片供电电压，异常时触发关断；过流保护通过检测MOSFET源极电阻电压实现，电阻开路或阻值增大会导致误保护，维修时可暂时断开保护电路（如短接光耦），观察电源是否恢复正常，但需确认负载无短路后才能长时间通电,避免扩大故障。
维修工具与注意事项
维修电源电路需使用万用表（电压档、电阻档、二极管档）、示波器（检测PWM波形）、隔离变压器（防止触电）及负载电阻（假负载，用于测试空载电压），注意事项：
- 断电后先对大容量电容放电（用100Ω/10W电阻短接电容两端），避免电容残留电压损坏元件或触电。
- 更换元件时需核对参数，如电解电容耐压值（如16V电容不可用于25V电路）、MOSFET的耐压电流（如VDS≥600V，ID≥10A）。
- 焊接时电烙铁需接地，避免静电击穿芯片，特别是PWM控制芯片和MOSFET。
维修流程总结
- 安全断电：拔下电源线，放电后拆机。
- 外观检查：观察保险丝是否熔断、电容是否鼓包、元件是否烧焦。
- 电阻测量：测输入端、整流堆、MOSFET是否短路，排除严重短路故障。
- 电压检测：通电后测滤波电容两端电压（约300V无PFC，380V有PFC）、PWM芯片供电及输出电压。
- 波形检测：用示波器检测关键点波形（如PFC电感电流波形、PWM驱动波形），判断电路工作状态。
- 替换法：对可疑元件（如电容、芯片、光耦）进行替换，缩小故障范围。
相关问答FAQs
Q1：液晶投影机电源通电后指示灯闪烁，无法开机，如何排查？
A：指示灯闪烁通常为保护电路启动，首先断开负载，测电源输出电压是否正常，若电压仍波动，故障在电源本身，重点检查PFC电路母线电压（是否低于380V）、PWM反馈回路（光耦是否导通、TL431是否正常）、过流保护电阻是否阻值增大，若断开负载后电压正常，则检查负载是否短路（如主板、灯电源模块）。
Q2：投影机开机后图像闪烁，亮度不稳定，可能是什么电源故障？
A：此类故障多为输出电压纹波过大或供电不稳，首先用万用表测各路输出电压的纹波（用交流档或示波器），若纹波超过50mV，检查滤波电容是否失效（ESR增大），特别是PWM输出的主滤波电容（如12V/2200μF电容），若电压偏低，可能是PFC电路未工作（母线电压约300V），需检测PFC芯片驱动输出及MOSFET是否正常，电源开关管性能不良也会导致供电不稳,需检测其饱和压降是否过大。
