can fd技术文档
can fd（controller area network flexible data rate）是一种控制器局域网技术的增强版本，旨在解决传统can总线在带宽、数据容量和效率方面的局限性，随着汽车电子系统复杂度的提升，传统can总线（最大1mbps传输速率、8字节数据段）已难以满足高级驾驶辅助系统（adas）、车载信息娱乐系统（infotainment）等高带宽需求，can fd通过提高传输速率、增加数据段长度、优化错误检测机制等改进,成为车载网络通信的重要技术方案。
技术背景与核心优势
传统can总线基于非归零码（nrz）编码，采用位填充机制确保数据同步，但受限于位时序参数和错误检测范围，其数据传输速率最高为1mbps，数据段长度仅为8字节，而can fd在保留can总线核心帧结构的基础上，引入了灵活数据率（flexible data rate）概念，支持两种传输速率：在仲裁段（包括帧起始、仲裁场、控制场、crc场等）沿用传统can的低速模式（通常为1mbps），在数据段和应答段切换至高速模式（最高可达5mbps甚至更高），这种“双速率”设计既保证了与现有can网络的兼容性,又显著提升了数据传输效率。
can fd的数据段长度从传统的8字节扩展至64字节（部分控制器支持更大数据长度），减少了通信中的协议开销，尤其适用于传输大量传感器数据（如摄像头、雷达信号），can fd优化了crc校验机制：在仲裁段采用15位crc（与传统can一致），在数据段升级为17位或21位crc，提高了错误检测能力,降低了通信失败率。
关键技术特性
-
双速率传输机制
can fd的帧结构分为仲裁段和数据段两部分，仲裁段保持与传统can相同的低速率（如500kbps~1mbps），确保在多节点竞争总线时的稳定性；数据段切换至高速模式（1mbps~5mbps），根据总线负载和节点能力动态调整，在传输诊断数据或大块信息时,高速数据段可显著缩短传输时间。

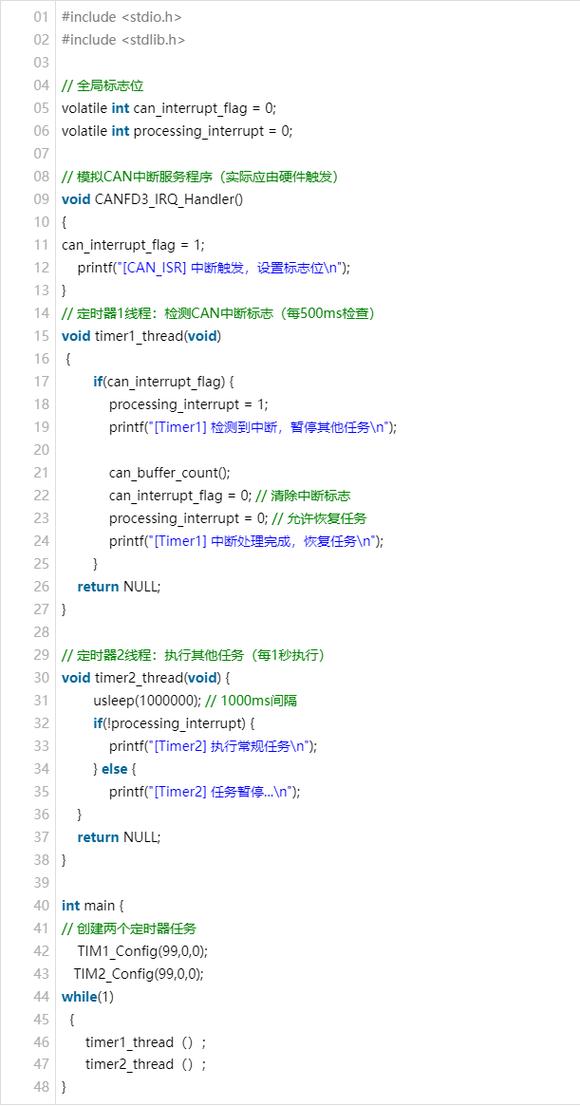

（图片来源网络，侵删） -
数据段长度扩展
传统can受限于8字节的数据段长度，需通过多帧传输（如使用can fd的传输协议）处理大数据，而can fd支持12~64字节的数据段（具体长度由控制场的dlc字段定义），减少了帧头、crc等固定开销的占比，传输32字节数据时，传统can需5帧（含4帧数据帧和1帧远程帧），而can fd仅需1帧，效率提升约80%。 -
错误检测与处理优化
can fd在数据段采用17位crc（crc17），相比传统can的15位crc，可检测更多位错误（如突发错误），新增的“end of frame（eof）”字段明确标识帧结束，避免传统can中因位填充错误导致的帧丢失问题，can fd支持“被动错误状态”和“主动错误状态”的动态切换,提高了系统的容错能力。 -
兼容性与互操作性
can fd物理层与传统can完全兼容，支持相同的总线拓扑（双绞线、终端电阻）和电气特性，现有can节点可通过“隐性 dominant”位识别can fd帧，避免解析错误，实现can fd节点与can节点的混合组网（但can节点无法解析can fd的数据段内容）。

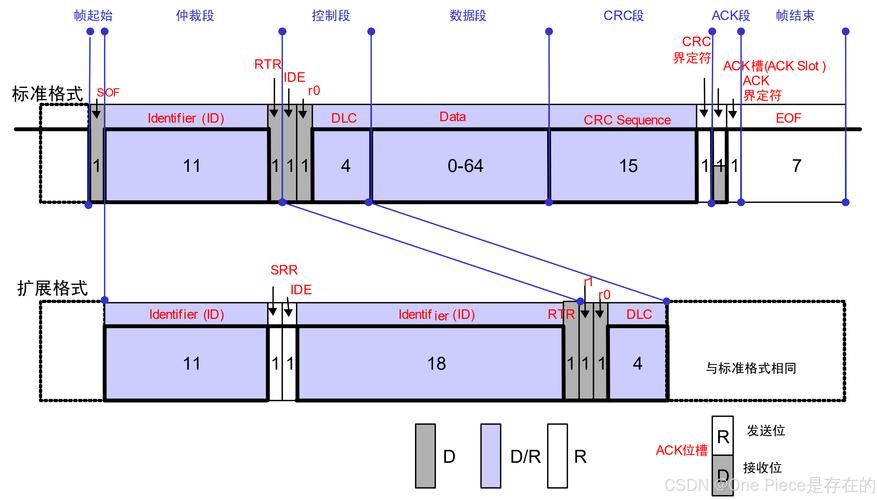

帧结构与关键字段
can fd帧包括数据帧和远程帧，其中数据帧是最常用的通信类型,其结构如下表所示：
| 字段名称 | 长度（位） | 说明 |
|---|---|---|
| 帧起始（sof） | 1 | 标志帧开始，显性电平（0） |
| 仲裁段 | 12~32 | 包含标识符（11位或29位）、rtr位（远程请求位，can fd中固定为隐性） |
| 控制段 | 6~16 | 包含edl位（1表示can fd帧）、bps位（数据段速率）、dlc（数据长度代码） |
| crc段 | 17/21 | 数据段的crc校验（传统can为15位） |
| 应答段（ack） | 2 | 包含ack槽和ack界定符 |
| 数据段 | 0~64 | 实际传输的数据，长度由dlc决定 |
| 帧结束（eof） | 7 | 标志帧结束，7个隐性电平（1） |
关键字段说明：
- edl位：位于控制段首位，为1时表示当前帧为can fd帧，为0时为传统can帧。
- bps位：控制数据段的传输速率，0表示与仲裁段相同速率，1表示切换至高速率。
- dlc：4位代码，可定义0~64字节的数据长度（如dlc=9表示12字节，dlc=15表示64字节）。
应用场景与发展趋势
can fd主要应用于车载网络中对实时性和数据量要求较高的场景，包括：
- 高级驾驶辅助系统（adas）：传输摄像头、毫米波雷达等传感器的原始数据，需低延迟、高带宽支持。
- 车载信息娱乐系统（infotainment）：导航地图、音频视频等大容量数据传输。
- 动力系统与底盘控制：实时传输电机控制、电池状态等关键信息，兼顾可靠性与效率。
- 新能源汽车：电池管理系统（bms）与整车控制器（vcu）之间的高精度数据交互。
随着汽车向智能化、网联化发展，can fd将逐步替代传统can成为主流车载总线，并与以太网、flexray等技术形成分层网络架构，在域控制器架构中，can fd负责域内低速通信，以太网负责跨域高速通信,满足不同场景的需求。
相关问答FAQs

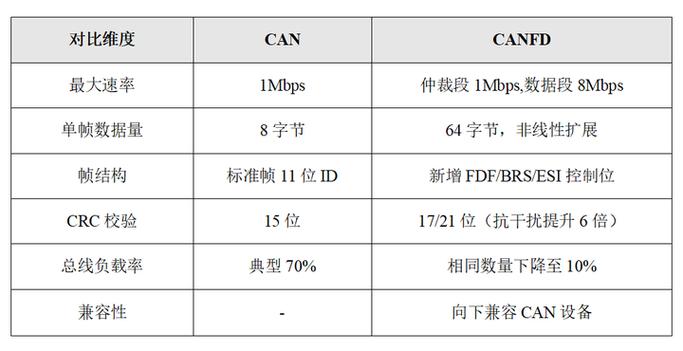

问题1：can fd与传统can总线的主要区别是什么？
解答：can fd与传统can的核心区别在于传输速率、数据段长度和错误检测机制，传统can的最大速率为1mbps，数据段长度限制为8字节，采用15位crc校验；而can fd支持双速率传输（仲裁段低速、数据段高速，最高5mbps），数据段长度扩展至64字节，并采用17位/21位crc校验,显著提升了数据传输效率和可靠性。
问题2：can fd节点能否与传统can节点混合组网？
解答：可以，can fd在物理层与can完全兼容，支持在同一总线上混合部署，can fd帧通过edl位（控制段首位）进行标识，传统can节点因无法识别edl位，会将can fd帧视为“格式错误”的帧并丢弃，但不会影响其正常通信，反之，can fd节点可正确解析传统can帧，实现两种节点的共存，混合组网时需注意总线速率匹配，建议仲裁段采用传统can的速率（如1mbps）,以确保兼容性。
