将为您提供UPS常见故障的排查思路、维修步骤以及一个典型的UPS电路结构图解，旨在帮助有电子基础的技术人员或爱好者理解其工作原理并进行初步判断。
（图片来源网络，侵删）
第一部分：UPS电源常见故障及维修思路
维修UPS,遵循“先外后内、先简后繁、先电源后负载”的原则。
故障现象一：市电正常时，UPS无输出
可能原因及排查步骤：
-
市电输入问题：
- 检查： 确认UPS的电源线插头是否牢固插入插座，以及墙壁插座是否有电，可以换一个用电器（如台灯）测试插座。
- 解决： 更换插座或电源线。
-
UPS内部保险丝熔断：
（图片来源网络，侵删）- 检查： 打开UPS外壳（务必先断开所有连接，并给高压电容放电！），找到输入端的保险丝（通常位于输入滤波电路或整流桥之前），用万用表电阻档测量其是否导通。
- 解决： 更换同规格、同容量的保险丝。如果更换后再次熔断，说明存在短路故障，需进一步排查。
-
市电检测电路故障：
- 检查： UPS通过检测市电是否存在来决定是否切换到电池供电，此电路故障会导致UPS误判市电中断，需要找到市电检测相关的电路，通常是一个由电阻、电容和光耦组成的电路，测量光耦是否正常工作。
- 解决： 更换损坏的光耦或相关元器件。
-
继电器或静态开关故障：
- 检查： 市电正常时，输出由继电器（或由MOS管/IGBT组成的静态开关）接通，可以听到继电器“咔哒”的吸合声，如果没有声音，可能是继电器线圈损坏或驱动电路故障，如果有声音但仍无输出，可能是继电器触点烧蚀或接触不良。
- 解决： 更换继电器，或修复其驱动电路，清洁或更换烧蚀的触点。
-
逆变电路未启动（最复杂）：
- 检查： 如果市电检测正常，继电器也吸合了，但仍然无输出，问题可能出在逆变电路，这需要检查：
- PWM控制芯片： 如SG3525, TL494等，检查其供电、振荡、输出信号是否正常。
- 功率驱动电路： 如推挽电路、半桥/全桥电路中的MOS管或IGBT，以及其驱动芯片（如IR2110, UC3845等），检查驱动信号是否正常，功率管是否被击穿。
- 输出变压器： 检查是否有开路或短路。
- 解决： 这部分维修难度高，需要示波器等专业工具，建议由专业人员处理。
- 检查： 如果市电检测正常，继电器也吸合了，但仍然无输出，问题可能出在逆变电路，这需要检查：
故障现象二：市电中断时，UPS切换到电池供电，但输出电压异常或无输出
可能原因及排查步骤：
（图片来源网络，侵删）
-
电池电量耗尽或老化：
- 检查： 这是最常见的原因，UPS在市电中断时会发出“嘀嘀”的报警声，用万用表直流电压档测量电池组（通常是多节12V电池串联）的总电压，如果电压远低于标称值（标称36V的电池组，电压低于30V），说明电池亏电或老化。
- 解决： 对电池进行充电，如果充电后电压仍然无法恢复，则需要更换整组电池。注意：电池组中若有一节损坏，建议整组更换，以保证性能和寿命一致。
-
电池连接问题：
- 检查： 检查电池端的接线是否松动、腐蚀或断开。
- 解决： 重新拧紧接线，清理腐蚀物。
-
电池检测/切换电路故障：
- 检查： UPS需要检测电池电压，并在市电中断时将电池切换到逆变电路，检查相关的继电器或电子开关是否正常动作。
- 解决： 更换损坏的继电器或修复切换电路。
-
逆变电路故障：
- 检查： 即使电池正常，如果逆变电路本身有故障（如功率管击穿、驱动电路损坏、控制芯片故障），也无法产生正常的交流电。
- 解决： 同上，需要专业知识和工具进行排查和维修。
故障现象三：市电和电池模式下，输出电压不稳或波形畸变
可能原因及排查步骤：
-
负载过大或负载类型不当：
- 检查： 确认连接的设备总功率没有超过UPS的额定功率，某些设备（如电机、激光打印机、空调）属于冲击性负载或非线性负载，可能导致UPS输出不稳。
- 解决： 减轻负载，或更换为适用于UPS的负载。
-
蓄电池性能下降：
- 检查： 电池内阻增大，无法提供瞬间大电流，导致电压被拉低，尤其是在启动负载时。
- 解决： 更换电池。
-
逆变电路中的滤波电容失效：
- 检查： 逆变电路后级通常有较大的电解电容用于滤波，如果电容鼓包、漏液或容量下降，会导致输出的直流纹波变大，进而影响交流输出的稳定性。
- 解决： 更换同规格、耐压值更高的滤波电容。
-
PWM控制电路问题：
- 检查： 控制芯片产生的PWM信号不正常，会导致功率管开关异常，输出波形畸变。
- 解决： 检查并更换控制芯片及周边元器件。

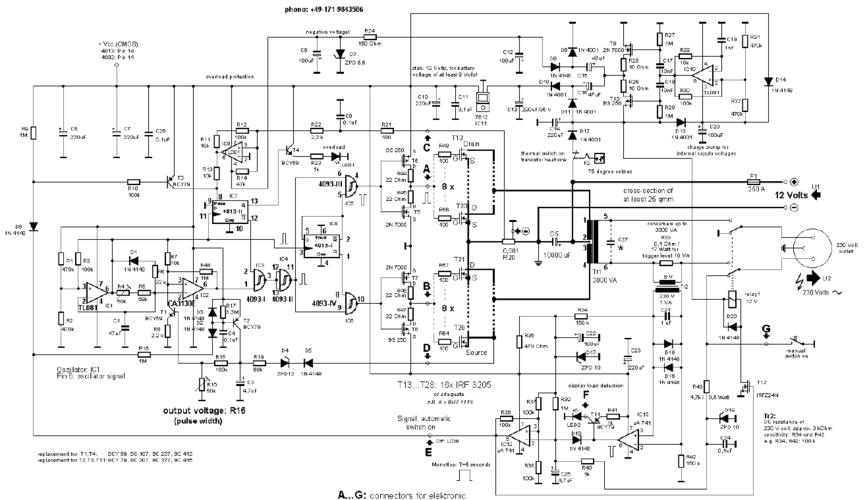

第二部分：典型UPS电源电路结构图及详解
虽然不同品牌、型号的UPS电路设计各异，但其核心工作原理和基本模块是相似的，下面我们以一个在线式UPS为例，解析其核心电路结构。
在线式UPS工作流程： 市电输入 -> 整流 -> 电池充电 -> 逆变 -> 切换 -> 输出，无论市电是否存在，电能都经过“整流+逆变”这一过程，因此输出质量最高。
核心模块详解：
-
输入滤波与整流电路
- 作用： 滤除市电中的高频干扰，并将220V交流电转换为高压直流电（约310V）。
- 关键元件：
- 压敏电阻： 防止雷击或高压浪涌损坏后级电路。
- 电感、电容： 组成LC滤波电路，滤除共模和差模干扰。
- 整流桥： 将AC转换为脉动的DC。
- PFC（功率因数校正）电路（中高端UPS才有）： 提升输入功率因数，减少对电网的谐波污染。
-
电池组
- 作用： 储存电能，在市电中断时提供能量。
- 关键元件： 多节串联的12V密封铅酸电池。
-
充电电路
- 作用： 在市电正常时，为电池组提供恒流-恒压充电，以保证电池电量充足。
- 关键元件： 通常是一个开关电源（如反激式），将整流后的高压DC转换为适合电池充电的低压DC。
-
DC/DC变换电路（部分UPS有）
- 作用： 将电池电压（如36V）升压到与整流后直流电压（如310V）一致，以便于逆变电路的切换和工作。
-
逆变电路
- 作用： 这是UPS的核心，将来自整流电路或电池的直流电，通过高速开关，再经LC滤波，逆变成稳定、纯净的220V/50Hz正弦波交流电。
- 关键元件：
- 功率开关管： 通常使用MOSFET或IGBT，组成半桥或全桥拓扑。
- PWM控制芯片： 如SG3525, TL494, DSP等，负责产生高频的PWM驱动信号，精确控制功率管的开关，以合成正弦波。
- 驱动电路： 如IR2110，用于将PWM控制芯片的低压信号放大，以驱动高压的功率管。
- LC滤波器： 将高频PWM方波滤成平滑的正弦波。
-
静态切换开关
