ATx电源带载差的维修是电子维修领域中较为常见且具有一定技术难度的工作,通常表现为电源在连接负载后输出电压不稳定、纹波过大、触发保护关机，或在轻载时能正常工作，一旦负载增加到一定程度便出现异常，这类故障可能涉及电源的多个模块和元器件，需要维修人员具备一定的电路知识和检测经验，以下将从故障原因分析、维修步骤、关键元器件检测及注意事项等方面进行详细阐述。

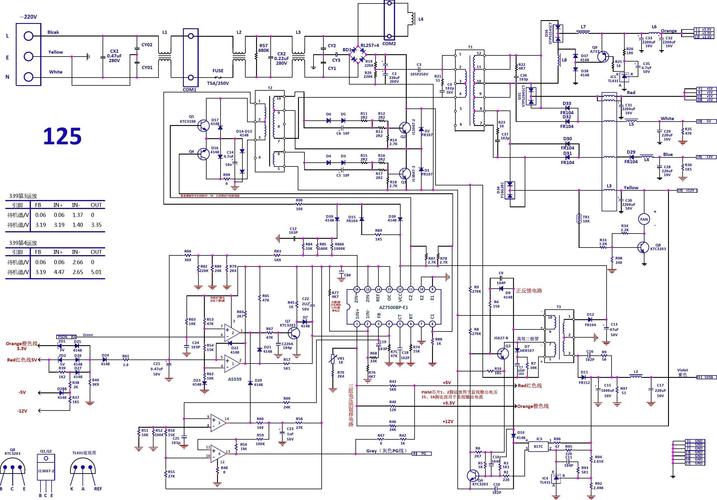

ATx电源带载差的核心问题在于电源的稳压能力、负载响应能力及保护电路的误触发，故障原因可从输入电路、功率变换电路、控制电路、反馈电路及保护电路等多个环节排查，输入电路中的市电滤波电容、整流桥若性能下降，会导致直流高压不稳定，进而影响后级电路的工作稳定性，功率变换电路是故障高发区，开关管（如MOSFET、IGBT）的饱和压降增大、开路，或续流二极管的正向压降过高、反向漏电，都会导致能量传输效率降低，带载能力减弱，高频变压器磁芯饱和、绕组短路或匝间绝缘不良，也会引起激磁电流增大、输出电压跌落，控制电路中的PWM控制器（如TL494、KA7500B）若损坏，其输出的驱动脉冲宽度或频率异常，会导致开关管导通时间不足，无法满足负载需求，反馈电路的光耦（如PC817）或精密稳压源（如TL431）失效，会使电压反馈信号失真，造成稳压系统无法正确调节输出电压，过流保护、过压保护电路的参数漂移或元器件损坏，也可能在正常负载时误触发保护，导致带载异常。
维修ATx电源带载差时,需遵循“先外后内、先静态后动态、先电源后负载”的原则，排除外部因素，检查负载是否存在短路或过载情况，可使用假负载（如大功率电阻灯泡）代替实际负载进行测试，判断故障是否在电源本身，静态检测时，需断开电源与负载的连接，先测量输入端直流高压是否正常（若无市电输入，需检查保险管、整流桥是否开路），检查功率变换电路的关键元器件，如开关管D-S极间的阻值是否正常（正常情况下，用万用表二极管档测量，应有0.5V左右的正向压降，反向阻值应无穷大），高频变压器各绕组是否有短路（可用万用表电阻档测量绕组直流电阻，若阻值异常减小或无穷大，则可能存在短路或开路），动态检测时，需通电测试，但务必注意安全，可使用隔离变压器防止触电，通电后，测量PWM控制器输出端是否有驱动脉冲信号，若无，需检查其供电、反馈及外围振荡电路；若有脉冲但开关管不工作，则需检查驱动电路（如驱动三极管、限流电阻）是否开路，若驱动脉冲正常但输出电压仍低，需重点检查反馈电路，测量光耦发光二极管的电流和光敏三极管的导通情况，以及TL431的参考端、误差放大端电压是否正常，判断反馈信号的传递是否畅通。

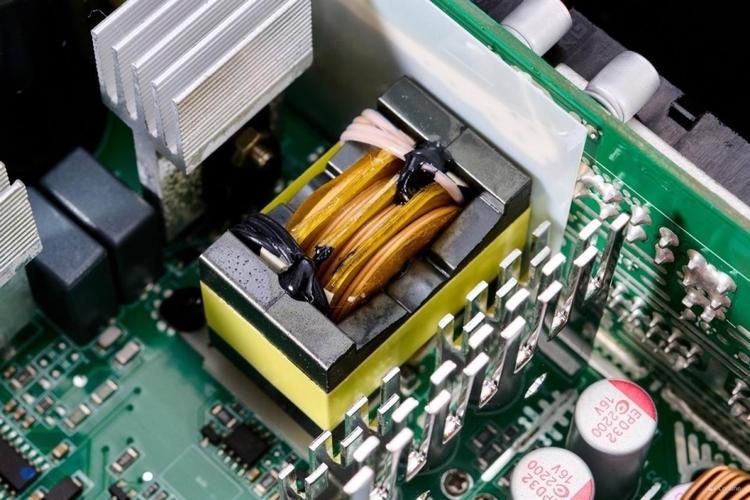

对于关键元器件的检测,需借助万用表、示波器等工具，市电滤波电容（通常为400V以上耐压的电解电容）容量下降会导致滤波不良，可用电容表测量容量，或替换法验证；整流桥可用万用表二极管档检测四个二极管的正向导通压降（约0.5-0.7V）及反向阻值（应无穷大），开关管的检测需拆下后进行，测量G-S极、G-D极、D-S极之间的电阻值，若G-S极或G-D极阻值过小，说明开关管已击穿；若D-S极阻值无穷大，可能为开路，续流二极管需测量正向压降（应小于1V）和反向漏电流（越小越好），高频变压器的检测需断开初级绕组与开关管的连接，用万用表电阻档测量初级、次级、辅助绕组的直流电阻，若某绕组阻值异常，需进一步检查匝间短路（可用匝间短路仪检测），PWM控制器的工作电压通常在12-30V之间，若供电异常，需检查其供电电路（如启动电阻、稳压二极管）；若供电正常但无输出脉冲，需更换控制器，光耦的检测需测量其内部发光二极管和光敏三极管的阻值，当给发光二极管施加正向电压时，光敏三极管的C-E极阻值应显著减小，否则说明光耦失效，TL431的检测需测量其阴极、阳极、参考极之间的电压，正常工作时，参考极电压应为2.5V，阴极电压随反馈信号变化，若电压异常，需更换TL431。
在维修过程中,需注意以下几点：一是安全第一，ATx电源内部存在高压，即使断电后，滤波电容中仍储存有大量电荷，需在检测前对电容进行放电操作；二是替换元器件时，需选用参数相同或相近的元器件，如开关管的耐压、电流、跨导，电容的容量、耐压、温度等级等，避免因参数不匹配引发新的故障；三是焊接时需注意散热，避免高温损坏元器件，特别是开关管、PWM控制器等对温度敏感的元件；四是维修完成后，需进行满载测试，使用假负载或实际负载长时间运行，观察输出电压的稳定性、纹波大小（通常要求纹波小于100mV）及温度是否正常，确保故障彻底排除。
相关问答FAQs：
-
问：ATx电源带载差时，纹波过大可能是什么原因？ 答：纹波过大通常与滤波电路有关，首先检查次级整流后的滤波电容（通常是低压大容量电解电容）容量下降或失效，可通过替换法验证；检查整流二极管的恢复特性，若二极管反向恢复时间过长或软特性差，会导致高频纹波增大；高频变压器的漏感、输出线路的过长或过细也会增加纹波，需优化布线或增加磁环滤波。
-
问：维修ATx电源时，如何判断是过流保护误触发还是实际带载能力不足？ 答：可通过逐步增加负载并测量输出电压来判断，若在轻载时电压正常，负载增加到某一临界点后电压突然跌落至零或保护关机，且此时负载电流未达到电源标称额定值，可能是过流保护电路参数漂移（如取样电阻阻值增大、比较器阈值异常）导致误触发；若随着负载增加，输出电压逐渐下降但未触发保护，且电流未达到额定值，则属于实际带载能力不足，需重点检查功率变换电路的开关管、高频变压器、整流滤波电路等元器件的性能。
