离子感应式熄火保护装置是现代燃气灶具的核心安全部件,其通过检测火焰电离产生的微弱电流来判断燃烧状态，意外熄火时能在60秒内自动切断气源，有效预防燃气泄漏事故，长期使用后可能因积碳、传感器老化或电路故障导致失效，掌握正确的维修方法对保障家庭用气安全至关重要，以下从工作原理、故障诊断、维修步骤及注意事项等方面展开详细说明。
离子感应式熄火保护的工作原理
离子感应式熄火保护系统主要由热电偶式感应针（离子针）、电磁阀、脉冲点火器及控制电路组成，工作流程为：当燃气灶点燃后，火焰中的正负离子在电场作用下形成微弱电流（通常为3-6μA），电流通过感应针传输至脉冲点火器；点火器接收到有效电流信号后，维持电磁阀的开启状态，保持燃气通道畅通，若意外熄火，离子电流消失，点火器检测到信号中断，立即驱动电磁阀关闭，切断燃气供应。
该系统的核心部件为离子感应针,其材质多为镍铬合金，头部呈针状或环状，插入火焰高温区（约外焰1/3处）以增强离子采集效率，电磁阀则分为主阀（控制总进气）和副阀（控制点火气源），两者需协同动作才能实现正常供气。
常见故障及诊断方法
（一）故障表现分类
- 完全失效型：点燃火焰后，松开旋钮即熄火，或点火后电磁阀无“咔嗒”吸合声。
- 间歇性失效型：火焰燃烧中突然熄火，或需多次点火才能维持。
- 感应迟钝型：火焰正常但离子电流偏低（＜2μA），导致点火器误判。
（二）诊断流程及工具
| 检测步骤 | 操作方法 | 正常参数 | 故障判断 |
|---|---|---|---|
| 目视检查 | 拆下灶具面板，观察离子感应针是否变形、积碳，电极与火盖距离是否为3-5mm | 感应针笔直，头部无明显黑色积碳，电极间距均匀 | 感应针弯曲、积碳过多或位置偏移会导致信号不良 |
| 万用表测电流 | 将万用表调至μA档，串联接在感应针与点火器之间，点燃火焰观察电流读数 | 3-6μA | 电流＜2μA或无电流，需检查感应针或电路 |
| 电磁阀检测 | 断开电磁阀接线，用万用表电阻档测量线圈阻值 | 主阀阻值约80-120Ω，副阀约100-150Ω | 阻值无穷大（断路）或过小（短路）需更换电磁阀 |
| 气路检查 | 关闭燃气总阀，拆下软管用肥皂水检测接口是否漏气 | 无气泡产生 | 漏气会导致气压不足，电磁阀无法正常开启 |
（三）典型故障原因
- 离子感应针故障：长期使用导致针头积碳覆盖，或被汤汁腐蚀断裂，无法采集离子电流。
- 电磁阀损坏：线圈烧毁、阀芯卡滞或弹簧失效，导致无法吸合或保持开启。
- 脉冲点火器故障：内部电容老化、电路板虚焊，无法处理感应信号或驱动电磁阀。
- 安装问题：感应针位置偏离火焰区，或火盖堵塞导致火焰异常，无法产生足够离子电流。
维修操作步骤
（一）准备工作
- 安全防护：关闭燃气总阀，待灶具冷却后操作，穿戴绝缘手套，避免触电或燃气泄漏。
- 工具准备：螺丝刀、万用表、细砂纸、酒精、扳手、备用感应针/电磁阀（若需更换）。
（二）清洁感应针（针对积碳故障）
- 拆下灶具面板,用螺丝刀固定感应针基座，逆时针旋下感应针。
- 用细砂纸轻轻打磨针头黑色积碳,或用酒精棉擦拭表面，避免用力过猛导致针尖变形。
- 用压缩空气吹扫感应针孔道,确保无残留碳粒。
- 重新安装感应针,调整位置使其位于火盖中心上方3-5mm，外焰能充分包裹针头。

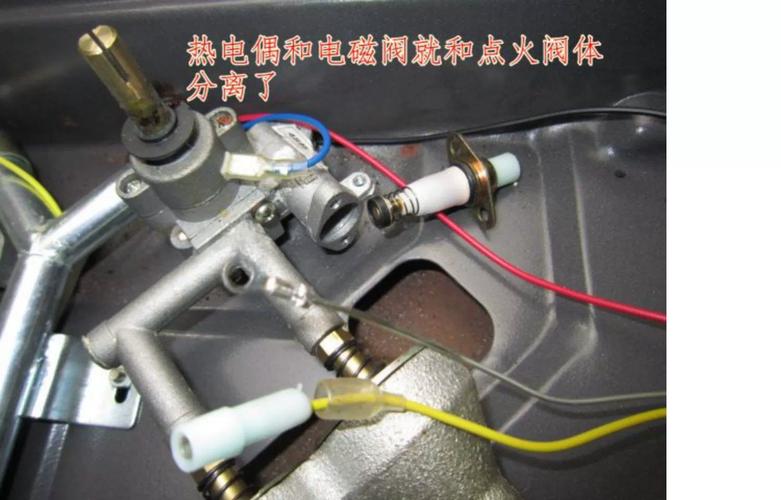

（三）更换电磁阀（针对线圈或阀芯故障）
- 断开电源与燃气软管,记录电磁阀安装方向（注意进气口与出气口标识）。
- 用扳手松开电磁阀固定螺母,取下旧电磁阀，检查阀芯是否有杂质卡滞。
- 安装新电磁阀时,确保密封圈完好，扭矩适中（过紧可能导致阀体裂损）。
- 重新接好线路与气管,用肥皂水检测接口密封性，确认无漏气后通电测试。
（四）脉冲点火器检修（针对电路故障）
- 拆下灶具底部面板,找到脉冲点火器（通常位于灶具中央，连接多个旋钮）。
- 检查点火器接线端子是否松动,用烙铁补焊虚焊点（若具备焊接能力）。
- 若怀疑电容失效,用万用表电容档测量容量，与标称值偏差＞20%需更换。
- 无维修能力时,建议直接更换同型号脉冲点火器，注意匹配电压（直流1.5V或3V）及接口类型。
维修注意事项
- 断电断气操作：维修前务必切断电源与燃气源，严禁带电带气作业，防止火灾或爆炸。
- 配件匹配：更换感应针或电磁阀时，需选用原厂或兼容型号，避免因参数不匹配导致功能异常。
- 清洁规范：清洁感应针时禁用金属硬物刮擦，以免损坏表面镀层；火盖堵塞需用细针疏通，避免扩大孔径。
- 专业处理：若涉及脉冲点火器电路板维修或燃气管道改动，建议联系厂家售后或专业维修人员，切勿自行拆解核心部件。
相关问答FAQs
Q1：离子感应式熄火保护装置为什么会出现“松手就熄火”的故障？
A：该故障通常由三种原因导致：一是离子感应针积碳或位置偏移，导致离子电流不足，点火器无法维持电磁阀开启；二是电磁阀主阀弹簧老化，失去复位弹力，需更换电磁阀；三是脉冲点火器内部电容容量下降，无法提供稳定维持电流，可更换点火器测试，建议先清洁感应针并调整位置，若故障依旧，再依次检测电磁阀和点火器。
Q2：维修后如何判断离子感应式熄火保护是否恢复正常？
A：可通过以下步骤验证：1. 功能测试：点燃灶具后，保持旋钮按压状态5秒，松开观察火焰是否持续燃烧；2. 熄火测试：用灭火器吹灭火焰，观察电磁阀是否在60秒内自动关闭（可听到“咔嗒”关闭声）；3. 数据检测：用万用表测量感应针电流，正常应为3-6μA，若以上测试均正常，说明熄火保护功能已修复。
