氩焊机高频控制电路维修是焊接设备维护中的关键环节，高频电路负责引燃电弧并提供稳定的焊接能量，其故障直接影响焊接质量，维修时需遵循系统化排查思路，结合电路原理与实测数据，逐步定位故障点，以下从电路组成、常见故障现象、维修流程及案例分析等方面展开详细说明。

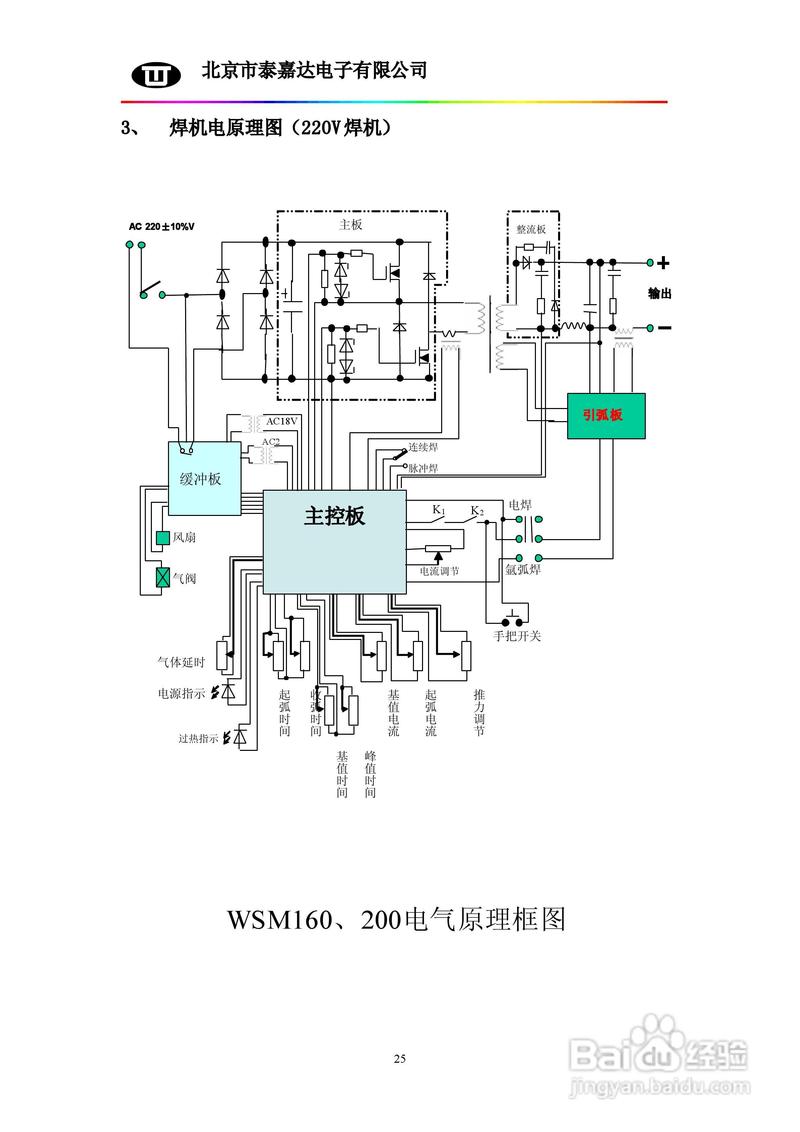

氩焊机高频控制电路的基本组成
高频控制电路通常由振荡电路、升压变压器、触发电路、保护电路及控制接口等部分构成，振荡电路多采用晶体管或IGBT作为核心元件，通过LC或RC网络产生高频振荡信号（频率一般为20-100kHz），经升压变压器将电压升至数千伏至数万伏，通过放电嘴击穿空气形成电弧，触发电路接收主控板的PWM信号，控制振荡电路的启停；保护电路则负责过流、过压检测，异常时切断电源,典型电路模块功能如下表所示：
| 模块名称 | 核心元件 | 功能描述 |
|---|---|---|
| 振荡电路 | IGBT/功率管、电容、电感 | 产生高频振荡信号，将直流电压转换为高频交流电压 |
| 升压变压器 | 高磁芯变压器、高压绕组 | 升高振荡电压至击穿放电嘴所需的高压 |
| 触发电路 | 光耦、比较器、驱动芯片 | 解析控制信号，驱动振荡电路工作，调节输出功率 |
| 保护电路 | 电流互感器、电压采样电阻、继电器 | 实时监测电流电压，超限时触发继电器断路，保护功率器件 |
| 控制接口 | 接插件、滤波电路 | 连接主控板，传输启停信号和反馈信号，抑制电磁干扰 |
常见故障现象及原因分析
高频电路故障通常表现为无法起弧、电弧不稳、高频放电异常或保护性停机,具体原因可归纳为以下几类：
-
无法起弧或高频无输出
- 原因：振荡电路停振（如IGBT损坏、驱动信号缺失）、升压变压器短路、放电嘴积碳或间隙过大、保护电路误动作。
- 检测重点：用示波器测量振荡电路驱动波形，检查IGGBT的be/ce极电压；用万用表检测变压器初级绕组阻值（正常应为几欧至几十欧，无穷大或短路均异常）。
-
电弧不稳定，高频打火频繁
（图片来源网络，侵删）- 原因：供电电压波动、滤波电容容量衰减、触发信号干扰、放电嘴老化或污染。
- 检测重点：测量输入直流电压（波动应小于±5%）；用容量表检测滤波电容（容量下降超过20%需更换）；检查触发电路的接地是否可靠。
-
工作一段时间后停机（过热/过流保护）
- 原因：散热不良（风扇停转、散热片积灰）、功率管热失效、电流采样电路参数偏移。
- 检测重点：检查散热器温度（正常低于80℃）；用红外热像仪排查局部过热点；对比电流采样电阻与标称值（误差应小于5%）。
-
高频干扰导致周边设备异常
- 原因：屏蔽接地不良、高压线未采用屏蔽线、滤波电路失效。
- 检测重点：用频谱分析仪检测高频辐射强度（应小于30dBμV/m）；检查机壳接地电阻（小于0.1Ω）。
维修流程与实操步骤
维修前需断电并放电，用高压探头等专用工具避免触电,流程如下：
-

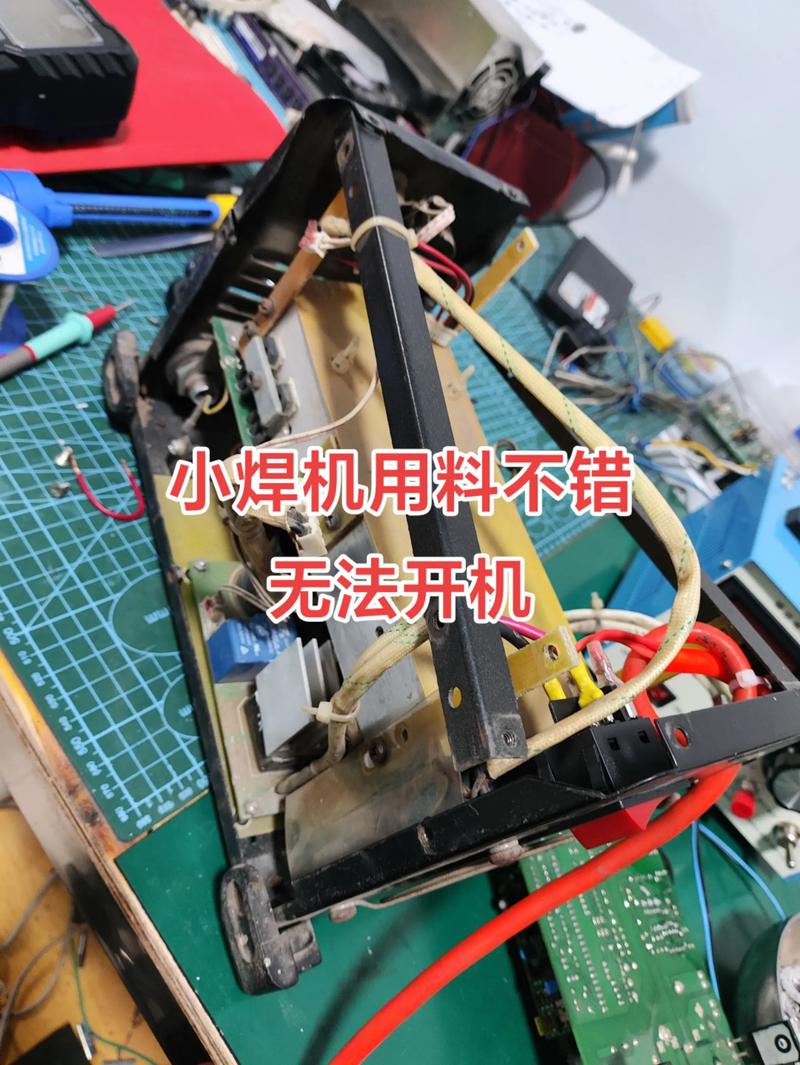

初步检查
- 目视检查元件烧黑、炸裂、虚焊，特别是IGGBT、电容、变压器等大功率元件。
- 闻焦糊味，触摸电阻、IC是否异常发烫。
-
电源与控制信号检测
- 通电测量输入直流电压（如380V机型整流后约530V），若电压偏低需检查整流桥和滤波电容。
- 用示波器测量触发信号接口（如CN1），应有频率10-20kHz、占空比可调的PWM波（若无，检查主控板输出）。
-
振荡电路排查
- 断开升压变压器次级，通电测量振荡电路输出端（如IGGBT集电极）应有高频脉冲波形（峰峰值约几百伏），若无波形，检查驱动电路（如光耦、驱动芯片输出）是否正常。
- 检测IGGBT：用万用表二极管档测ce极（正常正向压降0.5-0.7V，反向无穷大）,若短路需更换并检查驱动电路是否过压击穿。
-
升压变压器与放电嘴检测
- 变压器检测：测初级绕组阻值（如0.5Ω），次级对地绝缘电阻（应大于100MΩ），若次级短路，需重绕或更换。
- 放电嘴：清理积碳，调整间隙（通常1.5-2.5mm），间隙过大导致击穿电压过高,过小则易短路。
-
保护电路校验
- 模拟过流：在电流采样回路串联可调电阻，逐渐增大阻值直至保护动作，记录动作阈值是否与设计值一致（如额定电流的120%）。
- 检查继电器：常开触点应能可靠断开主回路,触点氧化需用酒精擦拭或更换。
典型案例分析
案例1：某型号氩焊机无法起弧
- 故障现象：按下开关后无高频声，放电嘴无火花。
- 维修过程：
- 测量输入电压正常（530V），触发接口有PWM信号。
- 检测振荡电路：IGGBT集电极无波形，驱动芯片（如IR2110）输出异常。
- 拆卸驱动芯片发现供电端虚焊，补焊后波形正常，但升压变压器次级无高压。
- 测变压器初级阻值无穷大，判定内部开路，更换同型号变压器后故障排除。
- 变压器开路导致能量无法传输,需重点检查功率传递链路。
案例2：焊接中频繁过流保护
- 故障现象：工作10分钟后停机，过流指示灯亮。
- 维修过程：
- 冷机启动正常，怀疑散热问题，清理风扇滤网后故障依旧。
- 用红外测温仪检测IGGBT散热片，温度达95℃（正常应<80℃）。
- 检查IGGBT与散热器间导热硅脂已干涸，更换硅脂后温度降至75℃，但仍有保护。
- 检测电流采样电阻（0.01Ω/5W），实测阻值0.015Ω，导致采样值偏高，更换后故障消失。
- 采样电阻参数偏移引起误保护,需定期校验精密元件。
维修注意事项
- 安全防护：高压电路断电后需对电容放电（用20kΩ/10W电阻短接接线端子），避免残留电压触电。
- 元件代换：IGGBT需原型号或参数完全一致（如耐压、电流）；滤波电容需同容量、耐压等级（如400V电容不可用于530V电路）。
- 调试技巧：更换振荡元件后，需微调电感磁芯间隙或驱动电阻，使振荡频率稳定在设定范围。
- 预防措施：定期清理放电嘴积碳，检查散热风扇转速,避免潮湿环境工作以减少元件腐蚀。
相关问答FAQs
Q1：氩焊机高频电路起弧弱，火花细小，如何解决？
A：首先检查放电嘴间隙是否过大（建议调整至1.8mm），其次用高压探头测量升压变压器次级输出电压（正常应≥8kV），若电压偏低，可能原因包括：①振荡电容容量衰减（用容量表检测，容量低于标称80%需更换）；②变压器磁芯饱和（检查气隙是否被粉尘堵塞）；③驱动信号占空比过小（示波器检测PWM波，应能在10%-50%范围内调节），若以上正常,需检查高压线是否破损导致漏电。
Q2：维修后高频电路干扰严重，导致焊机控制失灵，如何处理？
