电机霍尔位置传感器是电机控制系统中的关键元件,主要用于检测电机转子位置，为控制器提供换相信号，确保电机平稳运行，当霍尔传感器出现故障时，电机可能出现无法启动、运行抖动、无力、异响等问题，及时维修对恢复电机性能至关重要，以下从故障判断、检测方法、维修步骤及注意事项等方面详细说明电机霍尔位置传感器的维修流程。
故障判断与初步检查
霍尔传感器故障通常表现为电机运行异常,需结合症状初步判断，若电机通电后无法启动，伴随“咔咔”声，或启动后转速不稳定、输出扭矩下降，可能是霍尔信号异常，维修前应先排除外部因素，如电源电压是否正常、控制器是否故障、电机绕组是否短路等，确认外部无问题后，再重点检测霍尔传感器。
霍尔传感器的检测方法
电阻测量法
使用万用表电阻档,断开电机与控制器的连接线，分别测量霍尔传感器各引脚之间的电阻值，正常情况下，霍尔传感器电源脚（VCC）与地脚（GND）之间的电阻应在几千欧至几十千欧之间，信号脚（OUT）与GND之间的电阻应稳定，若某组引脚电阻无穷大或短路，说明该霍尔传感器已损坏。
电压测量法
通电状态下,测量霍尔传感器的供电电压（通常为5V或12V，需参考电机规格），若VCC电压异常，需检查供电线路；若VCC正常，但信号脚无电压输出或电压波动异常，可能是传感器损坏。
信号波形检测法
使用示波器观察霍尔信号脚的输出波形,正常工作时，霍尔传感器应输出规则的方波信号，相位差互差120°（三相电机），若波形缺失、畸变或相位关系混乱，可判断对应传感器故障。
维修步骤
拆卸与准备

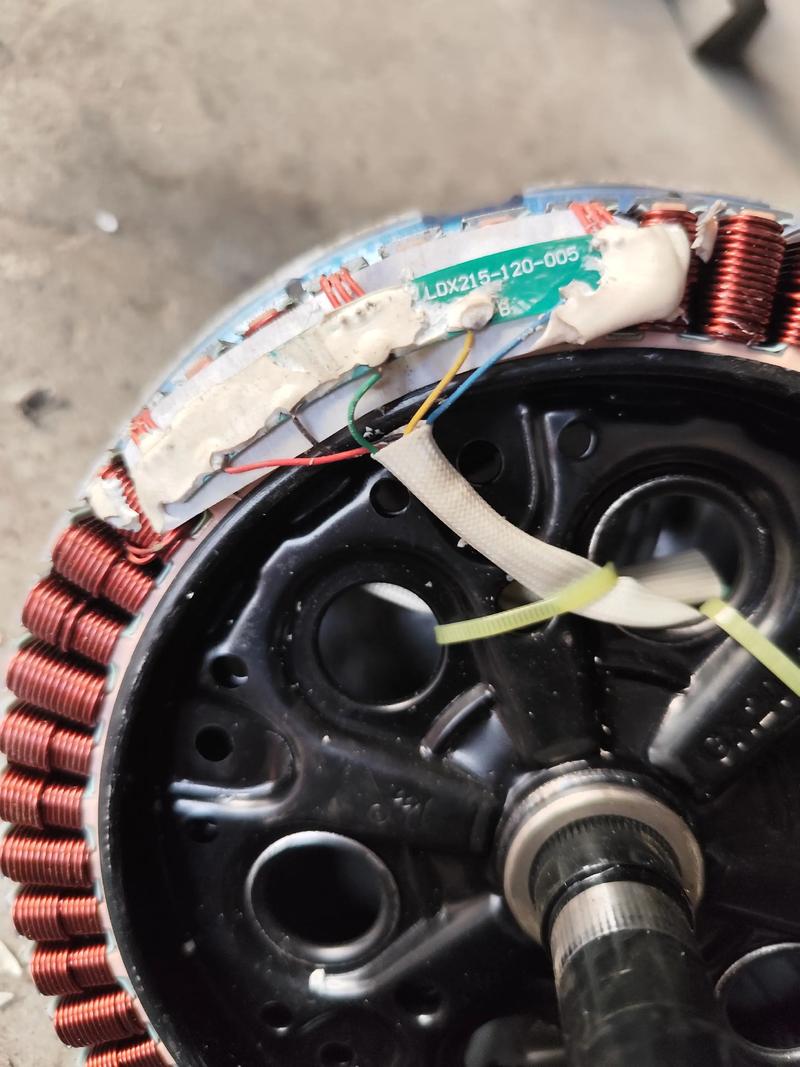

断开电机电源,拆下电机端盖，露出霍尔传感器组件，记录霍尔传感器的安装位置和方向（通常有标记，如颜色、字母），避免安装错误，准备工具：电烙铁、吸锡器、万用表、同型号霍尔传感器、导线、绝缘胶带等。
更换霍尔传感器
用吸锡器拆除故障霍尔传感器的引脚焊点,注意避免损坏电路板，清洁焊盘，确保无残留焊锡，将新霍尔传感器按原方向放置，对准引脚和焊盘，先焊接固定脚，再焊接其他引脚，避免虚焊或短路，焊接完成后，用万用表检测引脚间电阻，确保无异常。
线路修复与绝缘
若霍尔传感器引脚线路断裂,需用细导线重新连接，焊接后套上绝缘套管，防止短路，检查电路板是否有腐蚀或烧损痕迹，如有需用酒精清洗并干燥处理。

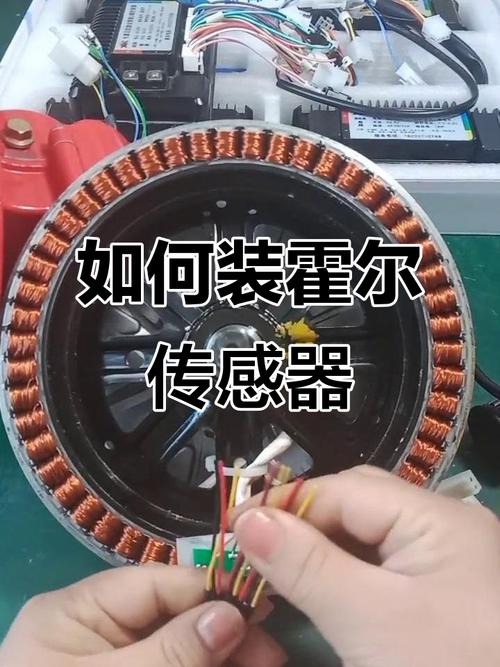

安装与测试
将霍尔传感器组件装回电机,固定端盖，连接线路，通电测试电机运行状态，观察是否仍有抖动、异响等问题，使用万用表或示波器再次检测霍尔信号输出，确认三相信号相位差正确（120°），电压幅值稳定。
注意事项
- 防静电操作：霍尔传感器为精密元件，维修时需佩戴防静电手环，避免静电击穿。
- 型号匹配：更换霍尔传感器时，需确保型号、供电电压、输出方式（如NPN/PNP）与原件一致。
- 焊接温度控制：电烙铁温度建议控制在300℃以内，焊接时间不超过3秒，避免过热损坏传感器。
- 防水防潮：若电机用于潮湿环境，维修后需对霍尔传感器进行防水密封处理，如涂抹防水胶。
常见故障与解决方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 电机无法启动 | 霍尔信号无输出 | 检查霍尔供电、更换传感器 |
| 电机运行抖动 | 霍尔信号相位错误 | 重新调整霍尔安装方向 |
| 电机输出无力 | 部分霍尔信号异常 | 修复或更换故障传感器 |
| 电机异响 | 霍尔信号干扰 | 检查线路屏蔽，远离干扰源 |
相关问答FAQs
Q1：电机霍尔位置传感器损坏后，是否可以不更换直接短接使用？
A：不可以，霍尔传感器为电机提供换相信号，短接会导致控制器无法获取正确的转子位置，造成电机电流过大、发热严重，甚至烧毁控制器或电机绕组，必须更换同型号传感器。
Q2：维修后如何判断霍尔传感器安装方向是否正确？
A：可通过手动转动电机并检测信号波形判断：用示波器观察三相霍尔信号，正常情况下，任意两相信号相位差应为120°，且随转子转动信号按规律切换（如A-B-C-A），若相位关系混乱，需调整霍尔传感器方向或重新安装。
