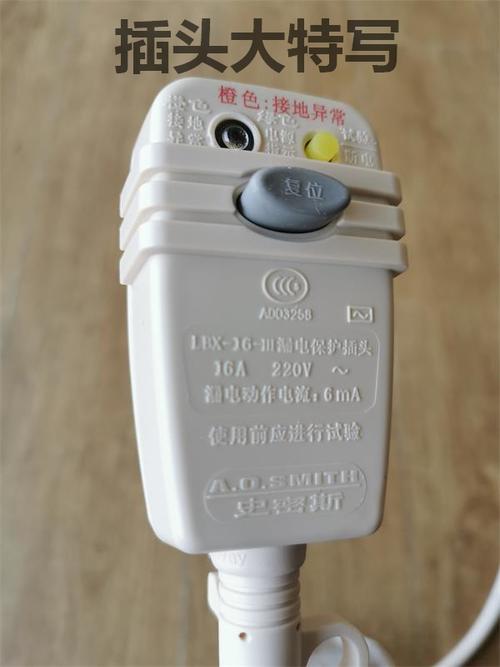

漏电保护插头中的可控硅是核心保护元件之一，其作用是在检测到漏电信号时快速导通，触发脱扣机构切断电源，从而有效防止触电事故和电气火灾，可控硅的可靠性直接关系到漏电保护插头的性能，因此了解其工作原理、常见故障及维修方法对保障用电安全至关重要。
可控硅在漏电保护插头中的作用与工作原理
漏电保护插头的核心功能是检测火线与零线之间的电流差值（正常情况下两者电流相等，差值为零），当发生漏电时，部分电流会通过人体或设备外壳流向大地，导致火线与零线电流出现差值，漏电保护插头的零序互感器会检测到这一差值信号，若差值超过设定阈值（通常为15-30mA）,控制电路会触发可控硅导通。
可控硅（SCR）是一种四层三端半导体器件，具有阳极（A）、阴极（K）和控制极（G），在漏电保护插头中，可控硅通常作为电子开关使用：当控制极（G）获得足够的触发电流时，可控硅从阻断状态转为导通状态，接通脱扣线圈的供电回路，使衔铁动作，带动机械开关切断电源，可控硅的导通速度极快（微秒级），能够确保在漏电发生后的0.1秒内切断电源,满足人身安全保护的要求。
可控硅常见故障及原因分析
可控硅的故障主要表现为不导通、误导通或导通后无法关断,具体原因如下：
| 故障类型 | 可能原因 |
|---|---|
| 不导通 | 控制极触发电路故障（如电阻、电容开路）； 可控硅本身损坏（开路或短路）； 触发信号不足（控制极电流过小）。 |
| 误导通 | 可控硅耐压值不足，因电压波动被击穿； 控制极受干扰（如电磁干扰）； 温度过高导致漏电流增大。 |
| 导通后无法关断 | 负载电流小于可控硅的维持电流； 可控硅内部短路； 控制极与阴极之间短路。 |
可控硅的故障还可能与外部电路问题相关，零序互感器输出信号异常、触发电路的电容失效或电阻变值、脱扣线圈短路等，这些因素均可能导致可控硅无法正常工作,使漏电保护插头失去保护功能。
可控硅的检测与维修方法
外观检查与初步判断
首先观察可控硅外观是否有烧焦、裂纹或引脚氧化痕迹，若发现明显物理损坏，需直接更换同型号可控硅，若无异常,可使用万用表进行进一步检测。
万用表检测
- 电阻法：使用万用表电阻档测量可控硅各电极之间的电阻值，正常情况下，阳极（A）与阴极（K）之间的正向电阻较大（几十千欧以上），反向电阻为无穷大；控制极（G）与阴极（K）之间的正向电阻为几欧至几百欧，反向电阻略大，若测得A-K或G-K之间电阻为零或无穷小,说明可控硅已击穿或短路。
- 电压法：在电路通电状态下，测量可控硅控制极（G）与阴极（K）之间的触发电压，正常情况下，触发电压应为0.7-1.5V（二极管导通电压），若电压为零或过高,可能是触发电路故障。
替代测试法
若怀疑可控硅性能异常，可用同型号可控硅替代测试,替换时需注意：
- 确认可控硅的参数（如额定电流、耐压值）与原型号一致；
- 焊接时避免静电损坏,操作前断开电源；
- 替换后需测试漏电保护插头的动作电流和动作时间,确保符合国家标准。
相关电路检修
可控硅故障常伴随触发电路问题,需重点检查以下元件：
- 触发电路电阻、电容：若电容失效或电阻变值,可能导致触发信号异常；
- 零序互感器：检测其输出信号是否正常，若信号过弱,可控硅无法触发；
- 整流二极管：触发电路中的整流管若损坏,会导致控制极无触发电压。
可控硅的选型与更换注意事项
维修时需选择参数匹配的可控硅,重点考虑以下指标：
- 额定电流（IT）：应大于脱扣线圈的吸合电流,通常选择1A以上；
- 断态重复峰值电压（VDRM）：需高于电源峰值电压（如220V交流电选400V以上）；
- 触发电流（IGT）：应与触发电路输出电流匹配,确保可靠导通。
更换可控硅时，需注意引脚排列（部分可控硅引脚顺序不同），焊接时间不宜过长（避免过热损坏），并在焊接后清理焊渣,防止短路。
预防措施与日常维护
为延长可控硅及漏电保护插头的使用寿命,需采取以下措施：
- 定期检测：每月按试验按钮测试漏电保护功能是否正常；
- 避免过载：严禁超过插头额定电流使用,防止过热损坏可控硅；
- 防潮防尘：保持插头干燥清洁,避免湿气或灰尘进入内部；
- 及时更换老化元件：发现电容、电阻等元件老化时及时更换,避免连锁故障。
