创维47L20WH是一款经典的液晶电视,在使用过程中可能会遇到各种故障问题，如不开机、无图像、无声音、屏幕异常等，维修这类电器需要专业的知识和技能，同时也要注意安全操作，以下将详细介绍创维47L20WH电视的常见故障及维修方法，供维修人员参考。
维修前的准备工作 在进行任何维修操作前，务必做好以下准备工作：
- 断电安全：拔下电视电源插头，等待至少10分钟，让内部电容充分放电，避免触电风险。
- 工具准备：准备万用表、电烙铁、吸锡器、螺丝刀、示波器等专业工具，以及常用的电子元件（如保险管、电容、电阻等）。
- 资料查阅：查找该型号电视的电路图和维修手册，了解各部分电路的结构和工作原理。
常见故障及维修方法
-

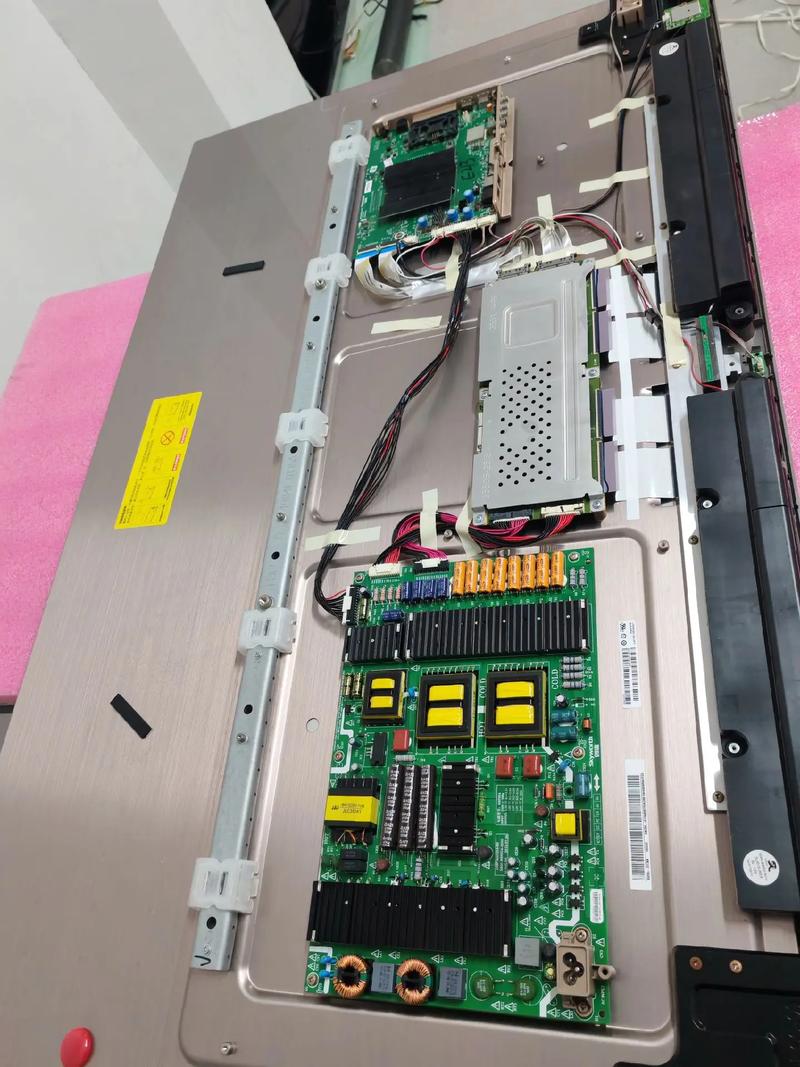

电源故障 电源故障是电视最常见的故障之一，表现为完全无法开机、指示灯不亮等。 （1）保险管熔断：检查电源板上的保险管是否熔断，如果保险管发黑或熔断，说明后级电路存在短路故障，需要进一步检查整流桥、滤波电容、开关管等元件是否击穿，使用万用表二极管档测量开关管的D、S极之间是否短路，滤波电容是否漏电，如果发现元件损坏，需更换同型号元件，更换保险管时，切勿盲目加大容量，以免扩大故障范围。 （2）副电源故障：如果主保险管完好，但指示灯不亮，可能是副电源电路故障，副电源主要为控制系统供电，测量副电源输出电压（如+5V、+12V）是否正常，如果无输出，检查副电源开关管、变压器、稳压电路（如TL431、光耦）等元件，常见的故障点有副电源开关管击穿、变压器开路、稳压电路的基准电压源异常等。 （3）PFC电路故障：部分电视的PFC电路故障也会导致无法开机，测量PFC输出电压是否正常（通常为+380V左右），如果无输出或电压过低，检查PFC开关管、驱动IC、电感等元件，PFC电路的驱动IC（如NCP1397）损坏较为常见，需更换同型号IC。
-

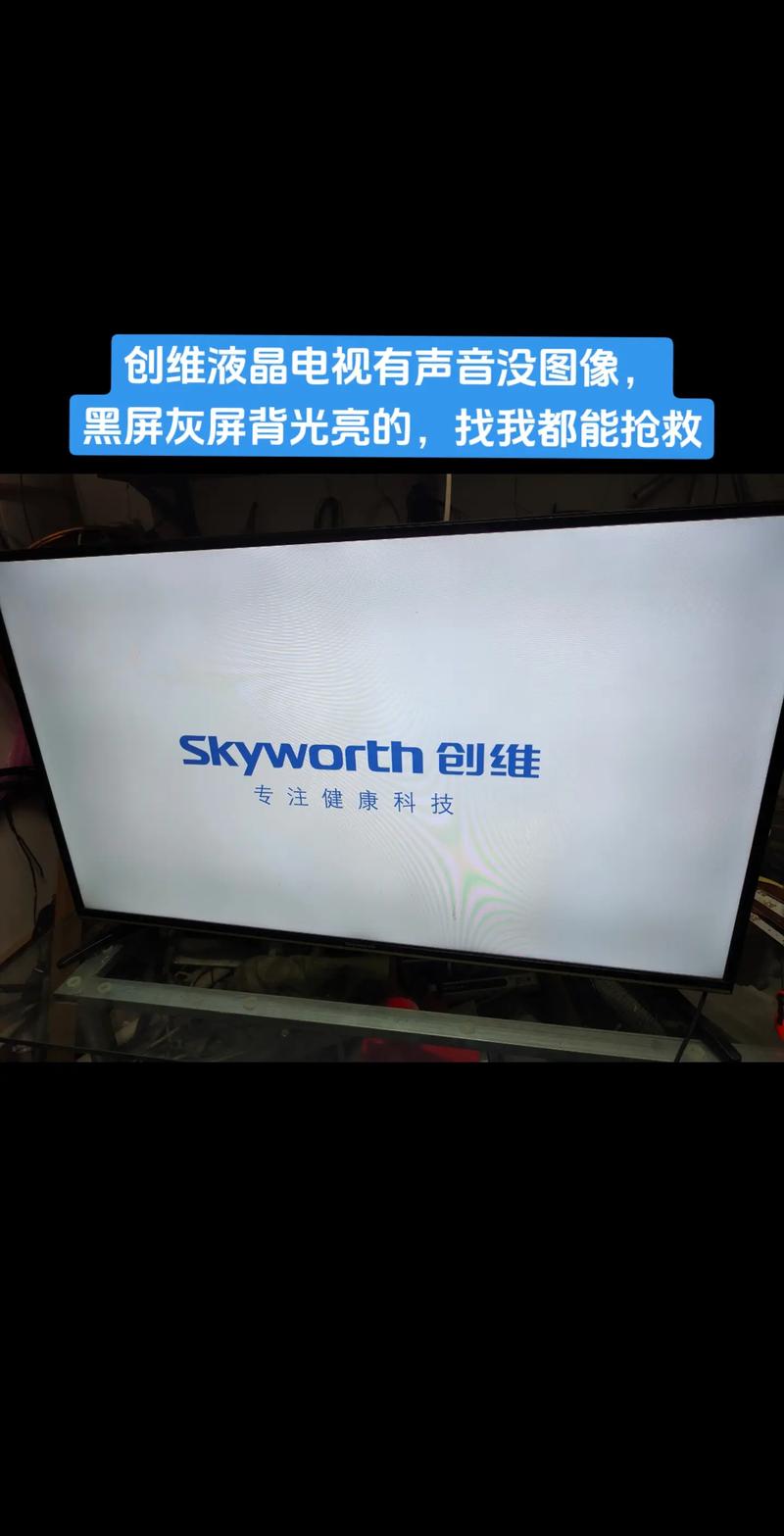

黑屏无图像但有声音 如果电视有声音但黑屏，说明电源电路、背光电路或屏驱动电路可能存在故障。 （1）背光故障：这是黑屏的主要原因之一，首先检查背光板上的保险管是否熔断，如果熔断，检查背光驱动IC（如OZ9926、OZ960）、MOS管、升压变压器等元件是否击穿，使用万用表测量背光驱动IC的供电、驱动信号输出是否正常，如果背光驱动IC损坏，需更换同型号IC，背光LED灯珠损坏也会导致黑屏，可使用万用表二极管档逐个测量LED灯珠是否导通，损坏的灯珠需更换或用相同规格的灯珠并联修复。 （2）屏驱动故障：如果背光正常但仍黑屏，可能是屏驱动电路故障，测量屏驱动板（TCON板）的供电是否正常，如果供电正常，检查TCON板与主板之间的排线是否松动或接触不良，可重新插拔排线，或用酒精棉擦拭排线接口，如果TCON板损坏，需更换同型号TCON板。 （3）主板故障：主板输出的图像信号异常也会导致黑屏，测量主板输出的LVDS信号是否正常，可使用示波器观察LVDS信号的波形，如果波形异常，可能是主板上的图像处理芯片（如MSD6A358）或存储器损坏，需更换相应元件。

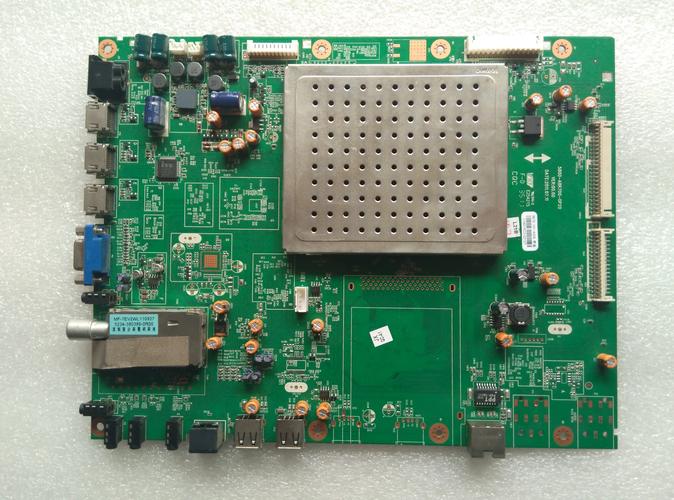

（图片来源网络，侵删） -
无图像无声音 如果电视既无图像也无声音，可能是电源电路或主板控制系统故障。 （1）电源板输出电压异常：测量电源板输出的各路电压（如+5V、+12V、+24V）是否正常，如果某路电压无输出或过低，检查对应的整流滤波电路、稳压电路。+5V电压无输出，检查+5V的整流二极管、滤波电容、稳压IC（如LM2596）等元件。 （2）主板CPU工作异常：测量主板CPU的供电、复位、时钟信号是否正常，CPU供电通常为+3.3V，复位信号为低电平初始化，时钟信号频率为几MHz到几十MHz，如果供电正常但无复位或时钟信号，检查CPU周围的晶振、复位电路（如复位IC）是否损坏，常见的故障有晶振停振、复位IC失效等。 （3）软件故障：部分电视的软件故障也会导致无图像无声音，可尝试进入工厂模式进行软件升级或初始化设置，具体操作方法可参考维修手册，通常需要通过特定的按键组合进入。
-
图像异常 图像异常包括图像花屏、图像暗、图像有干扰线等。 （1）花屏：花屏通常是由于主板或TCON板信号处理异常引起的，测量主板输出的LVDS信号是否稳定，如果信号异常，检查主板上的图像处理芯片、存储器是否损坏，TCON板上的DDR存储器损坏也会导致花屏，可更换TCON板或DDR存储器。 （2）图像暗：图像暗可能是背光亮度不足或图像信号异常引起的，首先调整背光亮度，如果无效，检查背光驱动电路的亮度控制信号（如PWM信号）是否正常，可使用示波器测量PWM信号的占空比，如果占空比过小，检查亮度控制电路（如CPU输出的PWM信号），背光LED灯珠老化也会导致图像暗，可更换LED灯珠。 （3）图像有干扰线：干扰线可能是由于信号线接触不良或受到干扰引起的，检查主板与TCON板之间的排线是否松动，可重新插拔或更换排线，电源滤波不良也会导致图像干扰，可检查电源板上的滤波电容是否失效，更换大容量的滤波电容。
维修注意事项
- 防静电：维修过程中，人体静电可能会损坏电子元件，需佩戴防静电手环。
- 元件代换：更换元件时，尽量使用同型号、同参数的元件，如果无法找到同型号元件，需确保代换元件的参数（如耐压、容量、功率等）符合要求。
- 焊接技巧：焊接元件时，电烙铁温度不宜过高，焊接时间不宜过长，避免损坏元件或电路板，使用吸锡器吸走多余的焊锡，避免短路。
- 安全测试：维修完成后，不要立即装机，先通电测试各部分电路是否正常，测量电源板输出的各路电压是否稳定，背光是否正常，图像是否清晰，确认无误后再装机。
相关问答FAQs
-
问：创维47L20WH电视开机后指示灯亮但无声音无图像，如何排查？ 答：首先测量电源板输出的+5V、+12V、+24V电压是否正常，如果某路电压无输出，检查对应的整流滤波电路和稳压电路，如果电压正常，检查主板CPU的供电、复位、时钟信号是否正常，可测量CPU的+3.3V供电，复位脚是否有低电平复位信号，晶振两端是否有波形，如果CPU工作正常，检查主板输出的LVDS信号是否正常，如果LVDS信号异常，可能是主板上的图像处理芯片或存储器损坏，需更换相应元件。
-
问：创维47L20WH电视图像花屏，但声音正常，如何维修？ 答：图像花屏而声音正常，说明电源电路和音频电路工作正常，故障可能出现在主板或TCON板，首先检查主板与TCON板之间的排线是否松动或接触不良，可重新插拔排线，如果排线正常，测量主板输出的LVDS信号是否稳定，可使用示波器观察波形，如果LVDS信号异常，检查主板上的图像处理芯片（如MSD6A358）和存储器是否损坏，如果主板输出的LVDS信号正常，则可能是TCON板故障，需更换TCON板，TCON板上的DDR存储器损坏也会导致花屏，可尝试更换DDR存储器。
