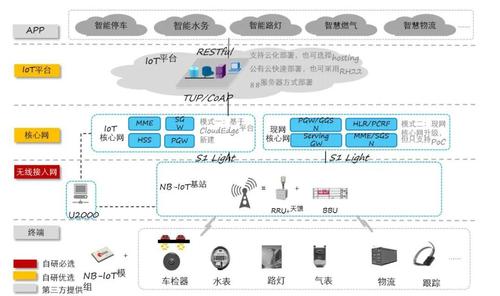

nb iot技术架构是专为物联网场景设计的低功耗广域网技术，其核心目标在于满足大规模设备连接、低功耗、深覆盖及低成本等关键需求，该架构基于蜂窝网络技术演进而来，在3GPP标准中定义了完整的分层体系，包括物理层、网络层、应用层及支撑体系,各层协同工作以实现物联网设备的可靠通信。
从物理层来看，nb iot采用了多种关键技术优化覆盖和功耗，在频谱利用方面，支持在1800MHz、900MHz等频段独立部署，也可与LTE资源块共存（In-band）或使用保护间隔部署（Guard-band），其物理层帧结构针对物联网特性设计，单小区可支持高达5万个连接，远超传统LTE的数百个连接能力，为提升覆盖范围，nb iot引入了200kHz的窄带带宽，通过重复发送机制（最大可达2048次）实现164dB的链路预算，使信号能够穿透地下室、深井等传统信号难以覆盖的场景，在功耗控制上，采用PSM（Power Saving Mode）和eDRX（extended Discontinuous Reception）技术，设备待机电流可低至10μA以下,电池寿命可达10年以上。
网络层架构是nb iot的核心创新，其部署方式灵活多样，核心网层面，nb iot通过优化演进分组核心网（EPC）或5G核心网（5GC），实现用户面功能（UPF）和控制面功能（CPF）的分离，支持数据包的汇聚与转发优化，接入网侧，nb iot基站（eNB/gNB）通过简化协议栈减少信令交互，例如采用非连续接收（DRX）机制降低信令开销，为支持海量设备管理，nb iot引入了轻量级接入控制（ACB）算法，通过随机接入前缀竞争机制避免冲突，其网络架构支持本地数据转发功能，允许设备直接与本地应用服务器通信，减少核心网负荷,降低时延。
应用层架构为物联网业务提供了灵活的接口协议和服务能力，nb iot通过CoAP（Constrained Application Protocol）、MQTT等轻量级协议实现设备与应用服务器之间的通信，支持低开销的数据传输，在设备管理方面，可通过TR-069协议实现远程配置、固件升级和故障诊断，其安全架构包括双向认证、空中接口加密（采用128- AES算法）和完整性保护，确保数据传输过程中的机密性和安全性，为满足不同行业需求，nb iot还支持LWM2M（Lightweight M2M）协议栈,实现设备的即插即用和生命周期管理。
支撑体系方面，nb iot与现有蜂窝网络基础设施高度兼容，运营商可通过软件升级方式在现有基站上部署nb iot，大幅降低部署成本，其网络管理功能集成在现有OSS/BSS系统中，支持设备状态监控、流量统计和故障定位，nb iot与LPWAN技术如LoRa、Sigfox形成互补，在覆盖范围、功耗和成本上各有优势,适用于不同物联网应用场景。
以下为nb iot关键性能指标与传统LTE的对比：
| 指标 | nb iot | 传统LTE | 优势说明 |
|---|---|---|---|
| 连接密度 | 5万设备/小区 | 500设备/小区 | 支持海量设备接入 |
| 覆盖增强 | 164dB | 144dB | 深覆盖、穿透能力强 |
| 电池寿命 | 10年以上 | 数天至数周 | 低功耗、长续航 |
| 单用户成本 | <1美元 | >10美元 | 低成本、适合大规模部署 |
| 时延 | 10秒级 | 数百毫秒 | 非实时场景适用 |
相关问答FAQs：
-
问：nb iot与LoRa技术的主要区别是什么？
答：nb iot是基于蜂窝网络的 licensed 技术，需运营商频谱授权，支持移动性管理和运营商级QoS保障，适合需要广覆盖、高可靠性的场景；LoRa是 unlicensed 技术，可自行部署网关，但存在同频干扰风险，适合区域性、低成本的私有网络部署，两者在功耗、覆盖范围上接近，但nb iot在安全性、可管理性和移动性支持方面更具优势。 -
问：如何优化nb iot设备的电池寿命？
答：优化电池寿命需综合采用多种策略：一是启用PSM模式，在非活动状态下关闭射频单元，仅保留极低功耗的定时器；二是配置合理的eDRX周期，减少设备唤醒频率；三是控制数据上报频率，避免频繁发送小数据包；四是采用QCI等级优化，确保数据传输效率；五是选择支持nb iot的低功耗模组，降低硬件功耗，通过以上措施,可使设备电池寿命延长至10年以上。
