第一部分：PWM控制技术核心概念详解
可以直接作为您学习的基础知识,您可以将此复制到文档中保存为PDF。

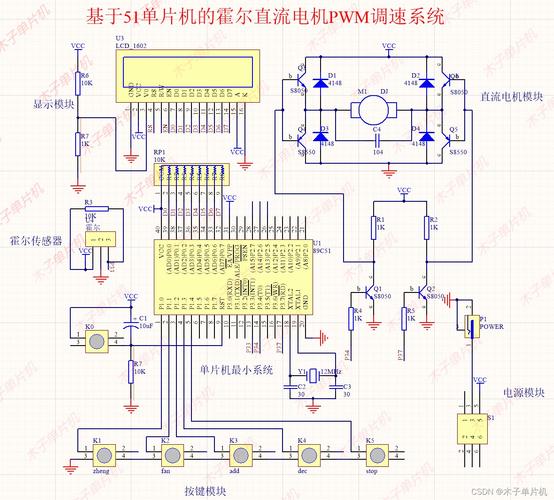

（图片来源网络，侵删）
什么是PWM？
PWM的全称是 脉冲宽度调制，英文全称为 Pulse Width Modulation，它是一种利用微处理器的数字输出来模拟模拟信号电平的技术，通过控制数字信号的高电平持续时间（即“脉冲宽度”）在一个周期内的占比，来实现对模拟电路（如电压、电流、功率）的有效控制。
PWM的关键参数
理解PWM需要掌握三个核心参数：
- 周期：一个完整的脉冲循环所需的时间，单位通常是秒、毫秒或微秒，周期的倒数是频率。
- 频率：单位时间内脉冲信号的循环次数，频率越高，控制越平滑，但可能增加开关损耗（尤其是在功率器件中）。
- 占空比：在一个周期内，高电平持续时间所占的百分比，这是PWM控制的核心变量。
- 公式：
占空比 = (高电平时间 / 周期) × 100% - 范围：通常在 0% 到 100% 之间。
- 公式：
PWM如何工作？
PWM的工作原理基于平均电压的计算，对于一个周期为T、高电平为Vcc、占空比为D的PWM信号，其输出的平均电压 Vavg 为：
Vavg = Vcc × D

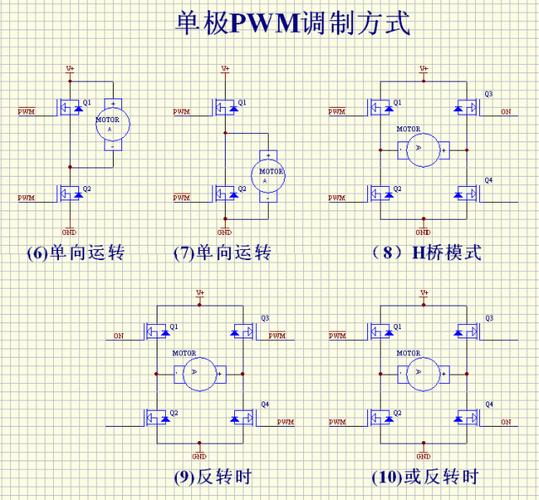

（图片来源网络，侵删）
举例说明： 假设一个5V的电源,通过PWM控制一个LED灯。
- 占空比 0%：信号始终为低电平，LED灯不亮。
Vavg = 5V × 0% = 0V。 - 占空比 50%：信号一半时间为高电平（5V），一半时间为低电平（0V），由于人眼的视觉暂留效应，LED看起来是以一半的亮度在闪烁。
Vavg = 5V × 50% = 2.5V。 - 占空比 100%：信号始终为高电平，LED灯最亮。
Vavg = 5V × 100% = 5V。
通过快速改变占空比，我们就可以精确地控制LED的亮度、电机的转速等。
PWM的优点
- 高效率：功率器件（如MOSFET、IGBT）工作在开关状态，导通时电阻很小，截止时电流为零，因此功耗极低,发热小。
- 精确控制：可以实现对电压、电流、速度、温度等物理量的精确、线性控制。
- 数字实现简单：现代微控制器（如STM32, Arduino, ESP32）都内置了硬件PWM模块，只需通过几行代码即可配置和生成PWM信号,非常方便。
- 抗干扰能力强：数字信号在传输过程中不易受到噪声干扰。
PWM的缺点
- 电磁干扰：快速的开关动作会产生高频电磁辐射，可能对周围的电子设备造成干扰,需要良好的PCB布局和屏蔽措施。
- 噪声问题：在控制电机时，PWM的开关频率如果落在人耳可听见的范围内（20Hz - 20kHz），可能会产生“电机啸叫”或“蜂鸣声”,通常选择高于20kHz的频率来避免。
- 需要滤波：在某些需要纯净模拟信号的场合，PWM输出需要经过低通滤波器（如RC电路）才能平滑为真正的模拟电压。
第二部分：PWM的主要应用领域
PWM技术是现代电子和自动化领域的基石,应用极其广泛：
- 电机控制：
- 直流电机：控制转速和方向。
- 无刷直流电机：精确控制相电流，实现高效、平稳的驱动。
- 步进电机：控制细分步进,提高精度和平滑度。
- 电源管理：
- 开关电源：如Buck（降压）、Boost（升压）、Buck-Boost（升降压）变换器,通过PWM控制开关管的通断来稳定输出电压。
- LED调光：实现无闪烁、高效率的LED亮度调节。
- 温度控制：
通过控制加热器（如电热丝、加热板）的平均功率来精确控制温度，常用于3D打印机、焊台、恒温箱等。
- 音频放大：
- D类放大器：利用PWM将音频信号调制成高频开关信号，经过功放和滤波后还原出高质量音频，效率远高于传统的A/B类放大器。
- 其他应用：
- 伺服电机控制（控制舵机角度）。
- 显示器背光调节。
- 电磁阀控制。
第三部分：如何获取高质量的PWM技术PDF资源
以下是一些推荐的资源类型和获取途径：
学术论文和期刊
这些资源理论性强,适合深入研究。
- IEEE Xplore：全球最权威的电气电子工程师学会数据库，可以找到大量关于PWM控制算法、电机驱动、电力电子等顶级会议和期刊论文。
- ScienceDirect (Elsevier)：包含大量工程、计算机和物理领域的学术期刊。
- Google Scholar (谷歌学术)：免费搜索学术文献,可以找到很多公开的PDF版本。
技术文档和白皮书
这些资源通常由芯片制造商或行业领先企业发布,非常实用。
- 半导体制造商官网：
- Texas Instruments (TI)：提供大量关于电机控制、电源管理的应用笔记、设计指南和数据手册，搜索 "TI PWM motor control application note"。
- STMicroelectronics (ST)：在电机控制和微控制器领域有丰富的技术文档，搜索 "STM32 PWM tutorial"。
- Infineon、NXP 等公司也有类似资源。
- 主题搜索：在搜索引擎输入
"[公司名] PWM 技术白皮书"或"PWM control application note filetype:pdf"。
大学课件和讲义
这些资源系统性强,适合初学者建立完整的知识体系。
- 搜索关键词：在搜索引擎中输入：
"PWM控制技术" 课件 filetype:pdf"Power Electronics Lecture Notes PWM" filetype:pdf"电机控制" "PWM" 讲义 filetype:pdf
- 知名大学网站：可以尝试访问麻省理工学院、斯坦福大学、清华大学、浙江大学等知名大学的公开课程页面,有时会找到教授分享的讲义。
开源社区和项目
这些资源侧重于实践,代码和示例丰富。
- GitHub：搜索 "PWM Arduino"、"STM32 PWM library"、"FOC motor control" 等关键词，可以找到大量开源项目,其中通常包含详细的原理说明和代码实现。
- 官方论坛/社区：如 Arduino官方论坛、ST社区、EEVblog论坛等,有大量关于PWM实际应用的讨论和项目分享。
专业书籍
虽然不是直接提供PDF，但经典书籍是系统学习的最佳途径,您可以通过图书馆或电子书平台找到它们的电子版。
- 《电力电子技术》：王兆安、黄俊著，国内经典教材,系统介绍了PWM技术。
- 《Motor Drive and Control Systems》：深入讲解各种电机控制中的PWM应用。
- 《Switching Power Supplies A to Z》：Sanjaya Maniktala著,详细讲解了PWM在开关电源中的应用。
总结与建议
- 初学者：建议从 大学课件 和 开源项目（如Arduino的 analogWrite()函数教程） 入手,快速建立感性认识。
- 进阶学习者/工程师：重点研究 半导体厂商的应用笔记 和 技术白皮书紧密结合实际产品,解决工程问题非常有效。
- 研究者：深入 IEEE Xplore 等学术数据库,关注最新的控制算法和理论突破。
希望这份详细的指南能帮助您顺利找到所需的学习资料,并深入掌握PWM控制技术！
