NFC技术原理详解

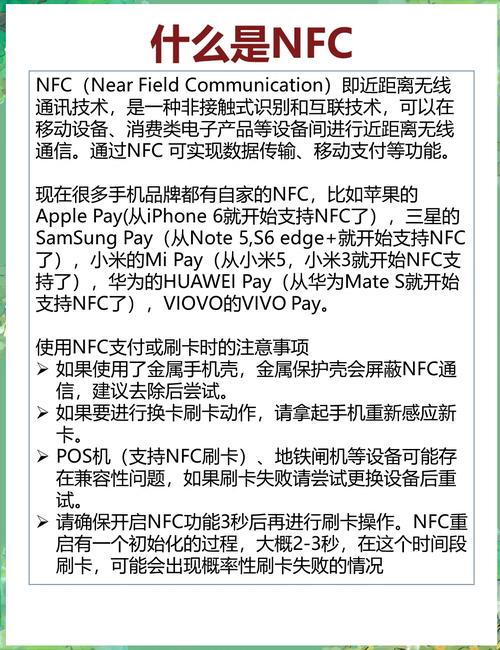

什么是NFC？
NFC（Near Field Communication，近场通信）是一种短距离、低功耗的无线通信技术，它允许两个电子设备在距离非常近（通常为4厘米以内）的情况下进行数据交换。
（图片来源网络，侵删）
您可以将其理解为一种“触控式”的通信，设备需要非常靠近才能建立连接，NFC技术是从RFID（射频识别）技术演变而来的，并向下兼容RFID标准。
NFC的技术基础
NFC工作在56 MHz的频率上，支持的数据传输速率通常为106 kbps, 212 kbps, 424 kbps，其核心技术基于电磁感应耦合。
工作原理简述：

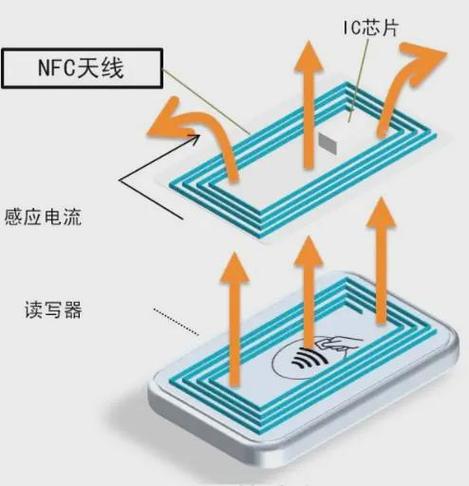

- 磁场耦合：当两个NFC设备（或一个NFC设备和一个NFC标签）靠近时，它们各自内置的线圈天线会形成一个耦合的磁场。

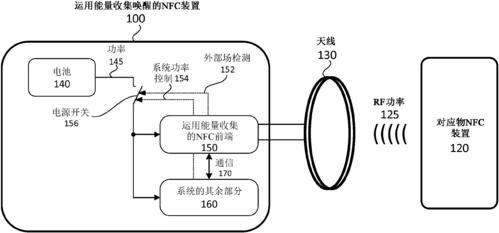

- 能量传输：在被动通信模式下，一个设备（如读卡器）产生一个交变磁场，另一个设备（如标签）的天线在这个磁场中感应出电流，从而获得工作所需的能量。
- 数据调制：数据通过负载调制（Load Modulation）技术进行传输，标签通过改变自身线圈天线的负载，从而微弱地改变读卡器产生的磁场，读卡器检测到这种磁场变化，并将其解码为二进制数据（0和1）。
NFC的三种工作模式
NFC技术定义了三种主要的工作模式,以适应不同的应用场景。
（图片来源网络，侵删）
读卡器模式
- 角色：一个主动设备（如手机）作为“读卡器”，另一个被动设备（如NFC标签、海报、公交卡）作为“卡片”。
- 工作流程：
- 手机（读卡器）产生一个13.56 MHz的交变磁场。
- NFC标签进入磁场范围,通过电磁感应获得能量并激活。
- 标签将存储的数据通过负载调制的方式“反射”回手机的磁场中。
- 手机读取并解码这些数据。
- 特点：标签本身无源，不需要电池，成本低廉。
- 应用场景：
- 手机读取门禁卡、交通卡。
- 手机触碰海报上的NFC标签,获取网址、优惠券或产品信息。
- 快速连接Wi-Fi（触碰路由器NFC按钮）。
卡模拟模式
- 角色：一个设备（如手机）模拟成一张“卡片”，与一个外部读卡器（如POS机、闸机）进行通信。
- 工作流程：
- 手机开启卡模拟模式,其内部的安全元件会模拟成一张非接触式智能卡（如Mifare卡）。
- 外部读卡器（如POS机）发出射频信号，激活手机。
- 手机模拟的卡片与读卡器进行双向数据交换,完成支付或身份验证。
- 技术实现：为了不影响手机的正常通信，NFC技术引入了点对点技术，在卡模拟模式下，手机通过一个称为HCI（Host Card Interface）的接口，将NFC天线的信号传输给安全元件，安全元件是一个独立的、受保护的芯片，用于存储和处理敏感信息（如银行卡密码、数字证书）。
- 特点：安全性高，因为敏感信息存储在独立的SE中。
- 应用场景：
- 移动支付：Apple Pay, Google Pay, Huawei Pay等。
- 门禁通行：手机模拟门禁卡进入公司或小区。
- 交通一卡通：手机模拟交通卡乘坐公交、地铁。
点对点模式
- 角色：两个主动设备（如两部手机）相互通信，地位平等。
- 工作流程：
- 两部手机都开启点对点模式。
- 当它们触碰时,会形成一个共享的、谐振的磁场。
- 两台设备交替作为“发起方”和“接收方”，通过负载调制技术交换数据。
- 特点：双向通信，需要设备都有主动供电。
- 应用场景：
- 快速传输文件：如Android Beam（旧版功能），触碰即可分享照片、联系人、网页链接。
- 连接蓝牙/Wi-Fi：两部手机触碰后，可以快速配对并建立蓝牙或Wi-Fi连接，简化了繁琐的搜索和配对过程。
NFC的技术标准与协议栈
NFC的标准化工作主要由ISO/IEC、ETSI和NFC Forum三大组织负责。
- ISO/IEC 18092: 定义了NFCIP-1（NFC接口和协议-1），规定了两种设备间的主动通信。
- ISO/IEC 21481: 定义了NFCIP-2，增加了对被动通信模式的支持。
- ETSI TS 102 190: 基于上述ISO标准，是NFC技术的核心规范。
- NFC Forum: 这是一个行业联盟，它定义了上层的数据交换格式和互操作性规范，确保不同厂商的设备可以互相通信，其核心规范包括：
- 数据交换格式: 如NDEF（NFC Data Exchange Format），一种轻量级的、独立于底层技术的数据格式，可以被所有NFC设备识别。
- 标签类型: 定义了四种常见的NFC标签类型（Type 1, 2, 3, 5），它们在内存大小、读写速度、可重写次数和支持的协议上有所不同。
- 安全协议: 如SE的访问控制、数据加密等。
协议栈分层：
- 应用层：用户直接使用的应用，如移动支付、门禁App。
- 数据交换格式层：NDEF格式，负责封装和解析数据（如URL、文本、vCard）。
- 基带协议层：定义了帧格式、防冲突机制和链路管理。
- 链路层：负责建立和维护通信链路。
- 物理层：基于ISO/IEC 14443标准，规定了射频接口的物理特性（频率、磁场强度、调制方式等）。
NFC的安全机制
安全是移动支付等应用的核心,NFC主要通过以下机制保障安全：
- 短距离通信：物理上的近距离要求，使得“中间人攻击”非常困难，攻击者几乎不可能在用户不知情的情况下插入设备窃取数据。
- 安全元件：这是卡模拟模式下的核心安全屏障，SE是一个独立的、受硬件保护的微控制器，类似于手机里的“保险箱”，用户的支付密钥、数字证书等敏感信息存储在SE中，无法被手机的操作系统或其他App访问，交易时，SE负责加密和验证，而只将加密后的令牌传给读卡器。
- 可信执行环境：对于没有独立SE的设备（如一些低端手机或可穿戴设备），可以使用基于软件的TEE，TEE是一个在处理器上受保护的、隔离的执行环境，操作系统无法访问其中的数据，它同样可以安全地处理敏感操作。
- 动态加密：在支付过程中，每次交易使用的密钥或令牌都是动态生成的，即使一次通信被截获，也无法用于下一次交易。
NFC技术原理 PDF 资源推荐
以下是一些高质量的PDF文档,涵盖了从入门到深入的NFC技术原理，您可以根据需求选择阅读。
（图片来源网络，侵删）
入门与科普类
- NFC Forum - Introduction to NFC Technology
- 简介：NFC Forum官方发布的入门指南，图文并茂，非常适合初学者快速了解NFC的基本概念、应用场景和技术优势。
- 链接：https://nfc-forum.org/about-nfc/introduction-to-nfc/ (网页上可找到PDF下载链接)
技术规范与白皮书
-
NFC Forum - NFC Technology and Applications Overview
- 简介：一份更详细的官方白皮书，深入探讨了NFC的技术基础、三种工作模式、安全架构以及未来的发展趋势。
- 链接：https://nfc-forum.org/wp-content/uploads/2025/12/NFC-Forum-Technology-and-Applications-Overview-1.0.pdf
-
恩智浦 - AN1445 NFC Basics
- 简介：NFC芯片巨头恩智浦的应用笔记，内容非常硬核，详细解释了NFC的物理层、RF接口、防冲突算法、通信
