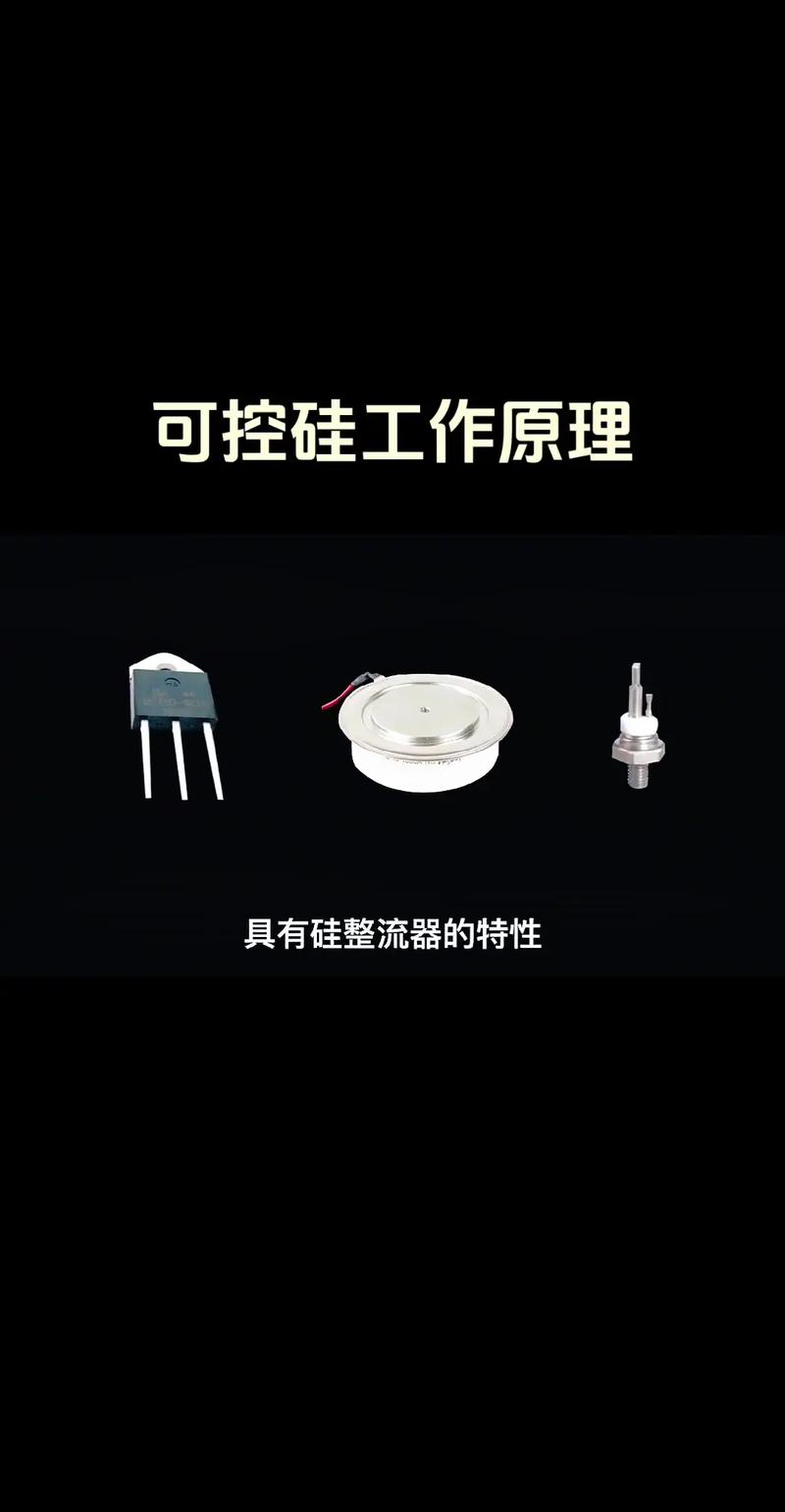

晶闸管作为电力电子系统中的核心控制器件，其通断过程中的电流特性直接影响系统稳定性和设备寿命，晶闸管涌流（Inrush Current）是应用中必须重点关注的电气现象，特指晶闸管导通瞬间出现的远超正常工作电流的峰值电流，这种现象若未得到有效抑制，可能导致晶闸管过热烧毁、触发电路误动作、电网电压波动甚至系统保护装置误跳闸等严重后果，围绕晶闸管涌流的技术标准制定与实施,对保障电力电子设备的安全可靠运行具有重要意义。
晶闸管涌流产生的主要机理与器件特性及电路参数密切相关，当晶闸管承受正向阳极电压且门极被触发导通时，若电路中存在较大电感（如变压器、电机绕组）或电容（如滤波电容），电流无法突变，导致在导通初期形成di/dt极高的电流冲击，具体而言，在容性负载电路中，导通瞬间电容相当于短路，仅受回路电阻限制，可能产生数十倍于额定电流的涌流；在感性负载电路中，虽然电流上升速率受电感抑制，但若触发时电感储能较大，仍可能形成较大峰值电流，晶闸管门极触发脉冲的陡度、幅值及相位角也会影响涌流特性，例如触发角接近90°时，交流电压瞬时值较高,可能导致更大的初始电流冲击。
为规范晶闸管涌流特性，国内外相关技术标准从多个维度提出了具体要求，国际电工委员会（IEC）发布的IEC 60747-4系列标准（半导体器件分立器件第四部分：晶闸管）明确规定了晶闸管的浪涌电流承受能力，包括非重复性浪涌电流（ITSM）和重复性浪涌电流（IT(RM)），要求器件在指定条件下承受一定次数的浪涌冲击后仍能保持电气性能稳定，中国国家标准GB/T 4026-2010《半导体器件 分立器件 第4部分：晶闸管》对IEC标准进行了本地化转化，同时结合国内应用场景，增加了对涌流测试方法的具体规定，如测试环境温度、脉冲宽度、回路电阻等参数的选取原则，在电力电子设备领域，GB/T 3859.1-2025《半导体变流器 第1部分：基本要求》规定，变流器中的晶闸管模块需通过涌流测试，确保在系统启动或负载突变时，涌流峰值不超过器件额定值的1.5-2倍（具体倍数取决于应用等级）,且持续时间不超过10ms。
针对不同应用场景，技术标准对涌流抑制措施也提出了明确指导，在电机控制系统中，IEC 61800-5-1标准要求采用串联电抗器、负温度系数热敏电阻（NTC）或软启动电路等方式限制启动涌流，并给出了电抗器感抗值与系统额定电流的匹配计算公式，在不间断电源（UPS）领域，GB/T 7260.3-2009规定输入滤波电容前端需配置预充电电阻，确保电容电压逐步建立至交流峰值电压后再触发晶闸管，将涌流控制在额定电流的3倍以内，对于高压直流输电（HVDC）系统使用的晶闸管阀组，IEEE 1535标准则强调通过优化触发脉冲相位、串联阻尼电阻及配置金属氧化物避雷器（MOV）等措施，抑制阀导通时的浪涌电流，并要求通过电磁暂态程序（EMTP）仿真验证涌流抑制效果。
为更直观地对比不同应用场景下晶闸管涌流的技术标准要求,可参考下表：
| 应用场景 | 相关标准 | 涌流限制要求 | 抑制措施建议 |
|---|---|---|---|
| 电机软启动 | IEC 61800-5-1 | ≤2倍额定电流，持续时间≤100ms | 串联电抗器、软启动器 |
| UPS电源输入 | GB/T 7260.3-2009 | ≤3倍额定电流，持续时间≤20ms | 预充电电阻、限流NTC |
| HVDC阀组 | IEEE 1535 | ≤1.5倍额定电流，单次脉冲能量≤10kJ | 相位控制、阻尼电阻、MOV保护 |
| 工业整流器 | GB/T 3859.1-2025 | ≤1.8倍额定电流，重复次数≥10^4次 | 串联电感、RC缓冲电路 |
在实际工程应用中，除满足标准限值外，还需结合具体工况进行涌流风险评估，在高频开关电源中，晶闸管导通频率较高，重复性涌流的热累积效应可能导致器件结温超标，此时需依据IEC 60747-4中关于器件热阻和瞬态热阻抗的要求，优化散热设计，而在新能源发电系统中，电网电压波动可能引发晶闸管误触发，需参照GB/T 19964.1-2025《光伏发电站接入电力系统技术规定》，配置低电压穿越（LVRT）保护功能,避免涌流对电网造成冲击。
相关问答FAQs：
Q1：为什么晶闸管导通时会产生涌流？如何从电路设计角度抑制？
A：晶闸管导通时产生涌流的核心原因是电路中电感或电容元件的能量突变，容性负载下，导通瞬间电容相当于短路，仅受回路电阻限制电流；感性负载下，电流上升速率受电感抑制，但初始储能可能形成较大峰值，抑制措施包括：①在容性负载回路串联电抗器，增加回路阻抗；②采用RC缓冲电路吸收高频涌流能量；③优化触发脉冲相位，使晶闸管在交流电压过零附近导通；④配置预充电电路，逐步建立电容电压,避免直接短路。
Q2：如何判断晶闸管涌流是否超出技术标准允许范围？
A：判断涌流是否超标需结合标准限值与实测数据对比，首先依据应用场景选择对应标准（如电机控制参照IEC 61800-5-1，UPS参照GB/T 7260.3），获取涌流峰值、持续时间及重复次数的限值要求，其次通过示波器或专用涌流测试仪采集晶闸管导通瞬间的电流波形，测量峰值电流（I_peak）、上升时间（di/dt）和持续时间（t），若I_peak超过标准限值，或持续时间过长导致器件结温超过允许值（依据IEC 60747-4中热特性计算），则判定为超标，必要时需进行温升测试,验证涌流热累积效应是否影响器件寿命。
