创维50E680F电视维修案例分析
故障现象描述
用户报修：创维50E680F电视，开机后屏幕无光栅、无图像、无声音，指示灯也不亮，就像完全断电一样。
（图片来源网络，侵删）
- 关键点分析：
- 三无：无光、无图、无音。
- 指示灯不亮：这通常意味着主板或电源板没有工作，或者没有接收到市电。
初步诊断与思路分析
遇到“三无”且指示灯不亮的故障，维修思路应该从“供电”开始，由外到内，由简到繁。
-
外部检查：
- 电源线：检查电源线是否插紧，插座是否有电，可以换一个插座或用小电器（如手机充电器）测试插座是否正常。
- 遥控器与机壳按钮：确认用户是否只是误按了遥控器的待机键，尝试长按电视机机身电源按钮5-10秒，看是否能强制开机。
-
内部初步判断：
- 如果外部检查都正常,那么故障大概率出在电视内部。
- 指示灯不亮：通常指向两个主要部件的问题：
- 电源板故障：电源板没有工作，无法将220V交流电转换为整机所需的低压直流电。
- 主板故障：主板上的电源管理部分损坏，或者主板与电源板之间的通讯或控制电路有问题，导致电源板不启动。
-
维修工具准备：
（图片来源网络，侵删）万用表（必备）、螺丝刀套装、防静电手环、隔离变压器（安全第一，防止触电）。
拆机与检测步骤
安全警告： 检修电视内部电路前，必须拔掉电源线，并等待电源板上的大容量电容（高压滤波电容）充分放电，否则有触电危险，强烈建议使用隔离变压器进行操作。
步骤1：拆机与目视检查

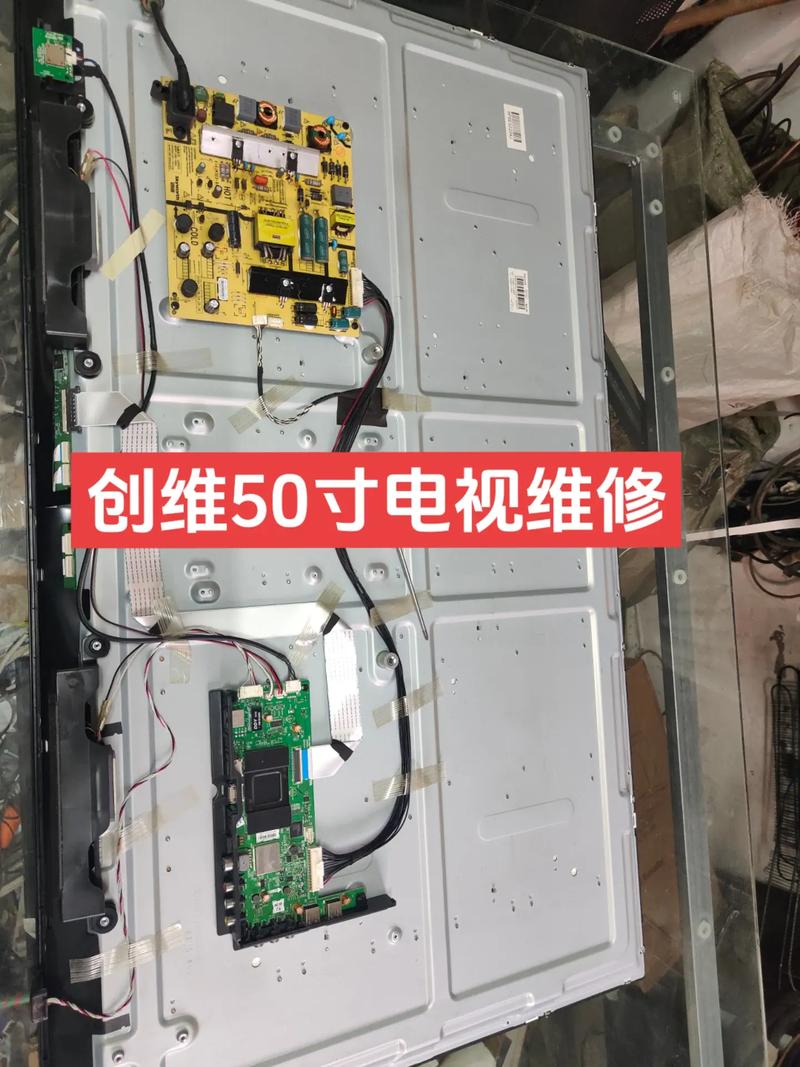

- 拆掉电视后盖,找到电源板，通常位于电视的左下角或右下角，通过一个大的电源线和几组排线连接到主板和其他组件。
- 目视检查电源板：
- 查看是否有明显的元件烧毁、炸裂、发黑的痕迹，如保险丝、电容、MOS管等。
- 检查电源板上的保险丝，这是第一道防线，如果保险丝熔断，说明电源板存在严重短路。
步骤2：测量关键电压点

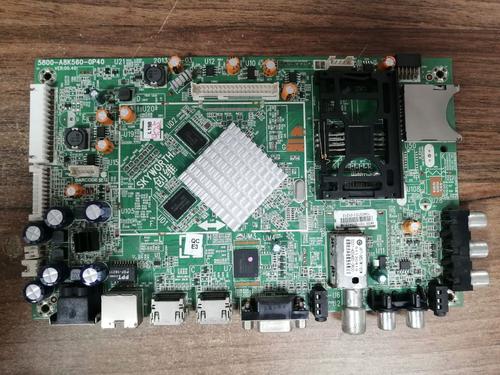

（图片来源网络，侵删）
-
测量保险丝：
- 将万用表调到二极管档或电阻档。
- 测量电源板输入端保险丝的两个引脚,如果蜂鸣器响或阻值接近0欧姆，说明保险丝未熔断，如果阻值无穷大，说明保险丝已熔断。
- 案例情况：经测量，该电视的保险丝已经熔断，这证实了电源板存在短路故障。
-
查找短路点：
- 保险丝熔断,说明交流输入端或整流滤波电路存在短路。
- 重点检查以下元件：
- 压敏电阻：通常在保险丝附近，用于防雷击，雷击或电网电压过高时容易击穿短路。
- 整流桥：将交流电转换为脉动直流电，容易被击穿短路。
- 大容量滤波电容（初级高压电容）：容量很大，短路时可能导致保险丝熔断。
- PFC（功率因数校正）电路中的MOS管：是电源板上的“重灾区”，工作在高电压大电流下，容易因过流或过压而击穿短路。
-
逐个排查：
- 用万用表二极管档分别测量压敏电阻、整流桥、PFC MOS管的三个极（G、D、S）之间是否短路。
- 案例情况：经测量，发现PFC电路中的MOS管（型号通常是某个型号的N沟道增强型MOS管）已击穿，其D极和S极之间呈短路状态，与它配套的PFC驱动IC（如NCP1397或类似型号）也可能已损坏，初级滤波电容也可能因过压而鼓包或失效。
故障原因分析与元器件更换
-
故障根源：
- PFC MOS管的击穿是直接原因，这通常是由于电网电压不稳、雷击浪涌、或驱动IC异常、负载过重等造成的。
- PFC MOS管击穿后，导致输入端电流急剧增大，烧毁了保险丝。
- 在某些设计中,PFC MOS管击穿时产生的尖峰脉冲可能会连带损坏驱动IC和相关电容。
-
维修方案：
- 更换损坏的元件,这是一个“板级维修”的典型例子。
- 必须更换的元件：
- 保险丝（F1）：必须使用同规格、同电流的保险丝，严禁用铜丝代替。
- PFC MOS管：找到型号，用同型号或参数完全一致的替换。
- PFC驱动IC：如果测量已损坏，必须更换。
- 建议检查并可能更换的元件：
- 初级高压滤波电容：虽然外观可能正常，但可能已经性能下降，建议一同更换，以防后患。
- PFC电路中的其他小电阻、二极管：检查是否有连带损坏。
-
更换与测试：
- 将拆下的旧元件焊下,将新元件准确焊接到电路板上，注意MOS管的极性和散热片的安装。
- 切勿在保险丝熔断的情况下直接通电试机，否则会再次烧毁新元件，甚至扩大故障范围。
- 为了安全,可以在更换完所有可疑元件后，先不装后盖，使用隔离变压器进行通电测试。
- 用万用表测量电源板输出的各组电压（如+12V, +5V, +24V, +32V等）是否正常，特别是给主板供电的+12V和+5V电压。
案例结果：更换保险丝、PFC MOS管和PFC驱动IC后，通电测量，电源板各组输出电压恢复正常，将电源板装回电视，连接主板，开机测试。
故障修复与验证
-
开机测试：
- 按下电源按钮,电视电源指示灯亮起。
- 屏幕出现创维Logo,随后进入系统界面。
- 图像、声音、网络功能均恢复正常。
- 遥控器和机壳按键响应正常。
-
装机与交付：
确认一切正常后,装回后盖，清理现场，将电视交付给用户。
总结与维修建议
- 本次创维50E680F“三无”故障的根本原因是电源板PFC电路的MOS管击穿，导致保险丝熔断，整机断电，这是一个非常典型的电源板故障模式。
- 维修建议：
- 安全第一：检修前务必断电并放电，使用隔离变压器。
- 先简后繁：先从外部和简单的保险丝检查入手。
- 系统性排查：保险丝熔断，必须找到短路点，否则更换保险丝后只会再次烧毁。
- 连带检查：一个主功率元件（如MOS管）损坏时，其驱动电路和周边的耐压元件（如电容）也应一并检查，防止反复维修。
- 成本考量：对于这种老型号电视，如果电源板上的故障元件较多，或者维修技术有限，也可以考虑直接更换一块同型号的“电源板总成”，这样维修速度快，可靠性也高，成本有时比单个购买元件还低。
通过以上步骤,这个看似严重的“三无”故障就被成功排除了，希望这个详细的案例对您有所帮助。
