摘要
雷达接收机是雷达系统中负责微弱回波信号检测、放大、处理和解调的核心电子设备，其主要任务是在强大的噪声和干扰背景下，将天线接收到的微弱射频信号转换为可供后续数字信号处理的中频或基带信号，并从中提取目标的距离、速度、角度等信息，本技术文档将系统阐述雷达接收机的关键指标、基本组成、核心电路、工作体制、设计挑战及未来发展趋势。
引言：雷达接收机的角色与挑战
雷达接收机是雷达信号链的起点和核心,它面临着两大核心挑战：
- 极高的动态范围：接收机必须能够同时处理近处极强（可能有数百万瓦）的回波信号和远处极弱（可能低于皮瓦）的目标回波，这要求接收机具有优秀的增益控制和抗饱和能力。
- 极致的灵敏度：为了探测更远的目标，接收机必须能够分辨出淹没在热噪声中的微弱信号，这要求接收机本身产生的噪声尽可能低。
核心性能指标
衡量雷达接收机性能优劣的关键指标包括：
- 灵敏度：接收机能够检测到的最小输入信号功率，通常用最小可检测信号来表示，它决定了雷达的最大作用距离，灵敏度主要由接收机的噪声系数决定。
- 噪声系数：接收机输入端信噪比与输出端信噪比的比值，单位为dB，它衡量了接收机内部电路引入的额外噪声，噪声系数越低，接收机性能越好。
- 动态范围：接收机能够正常处理的最大信号功率与最小可检测信号功率之比，分为：
- 无杂散动态范围：衡量接收机自身非线性产生的杂散信号的水平。
- 瞬时动态范围：衡量接收机在单一脉冲或短时间内处理强弱信号的能力。
- 增益：接收机输出信号功率与输入信号功率的比值，单位为dB，增益必须足够大，以将微弱信号放大到后续ADC的满量程范围。
- 带宽：接收机能够无显著失真通过的频率范围，带宽必须与雷达信号的带宽相匹配，以保证信号波形不失真。
- 镜像抑制比：对于超外差接收机，抑制镜像频率信号的能力，镜像频率是与本振频率相对于信号频率对称的频率点。
- 相位噪声：本振信号相位的随机波动，它会直接影响雷达测速（多普勒频移）的精度和距离旁瓣的性能。
基本组成与工作原理
现代雷达接收机绝大多数采用超外差接收机结构，因为它能在提供高增益的同时，通过混频将高频信号转移到固定的中频，便于后续滤波和放大。
（图片来源网络，侵删）

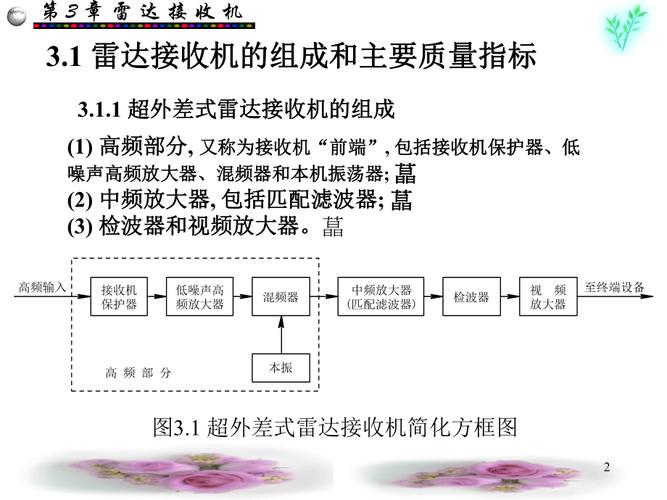

1 典型超外差接收机框图
[天线] --> [低噪声放大器] --> [混频器] --> [中频滤波器] --> [中频放大器] --> [检波器/解调器]
| ^ | |
| | | v
| | | [视频放大器]
| | |
| | v
| [本振源] <-- [频率合成器]
|
v
[预选滤波器]2 各模块功能详解
-
预选滤波器
- 功能：在天线与LNA之间，滤除带外干扰和镜像频率，保护LNA免受强干扰信号烧毁。
- 实现：通常是电调谐滤波器或开关滤波器组。
-
低噪声放大器
- 功能：位于接收机最前端，是决定整个接收机噪声系数的关键器件，它以最小的噪声放大微弱的回波信号。
- 要求：极低的噪声系数、足够的增益、良好的线性度和带宽。
-
混频器
- 功能：将来自LNA的射频信号与本振信号进行非线性混频，产生和频与差频，我们取出其中的差频，即中频。
- 公式：
IF = RF ± LO - 要求：高变频效率、高隔离度（防止LO信号泄漏到RF端口）、低噪声和良好的线性度。
-
本振源

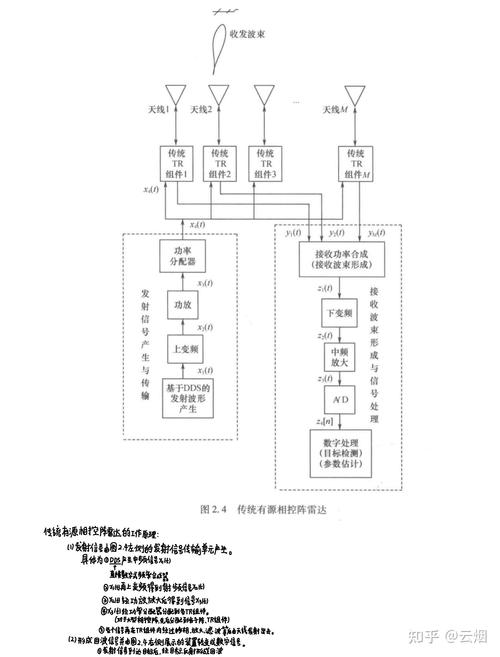

（图片来源网络，侵删）- 功能：为混频器提供稳定、纯净、频率可变的本振信号。
- 核心：频率合成器，如锁相环或直接数字频率合成器，其相位噪声和频率稳定度是关键指标。
-
中频放大器与滤波器
- 功能：对混频后的中频信号进行进一步放大和滤波。
- 滤波器：决定接收机的带宽，滤除混频过程中产生的其他无用频率分量，提高信噪比。
-
检波器/解调器
- 功能：将中频信号包络提取出来，得到视频信号。
- 类型：
- 包络检波：用于非相参雷达，提取信号的幅度信息。
- 正交解调：用于现代相参雷达，将IF信号分解为同相和正交两路信号，保留幅度和相位信息，用于脉冲压缩和多普勒处理。
关键技术与电路
1 数字接收机
现代雷达接收机的发展趋势是“数字接收机”，即尽可能多地使用模拟器件，但在ADC之后进行全数字处理。
- 直接射频采样：使用高速ADC直接对射频信号进行采样，省去了混频和中频处理环节，对ADC的采样率和带宽要求极高。
- 数字下变频：在数字域完成混频、滤波和抽取功能，具有极高的灵活性和可重构性，是软件定义雷达的核心。
2 模数转换器
ADC是连接模拟世界和数字世界的桥梁,其性能至关重要。
- 关键指标：采样率、分辨率（位数）、有效位数、无杂散动态范围。
- 挑战：为了满足高动态范围和宽带宽的需求，ADC需要在极高的采样率下保持足够的位数和线性度，技术难度大。
3 自动增益控制
- 功能：根据输入信号强度自动调整接收机增益，确保ADC工作在最佳输入电平，防止饱和或信号过弱。
- 实现：通过检测输出信号的功率，反馈控制LNA或中放的可变增益放大器。
主要接收体制
根据雷达类型和应用场景,接收机有不同的工作体制。
- 相参接收机：发射信号的相位信息在接收机中得到保留和传递，这是现代雷达（尤其是脉冲多普勒雷达）的主流体制，能够精确测量目标的多普勒频移（速度）。
- 非相参接收机：只保留信号的幅度信息，丢失了相位信息，结构简单，但无法测速，常用于简单雷达或引信。
- 单脉冲接收机：通过比较多个（通常是和、差）波束的信号，在一次脉冲内就能精确测定目标的方位角和俯仰角。
- 信道化接收机：使用一组并行的接收机通道，覆盖很宽的瞬时带宽，可同时检测和处理多个不同频率的信号，常用于电子战和频谱感知。
设计挑战与未来趋势
-
挑战：
- 宽带与高动态范围的矛盾：实现瞬时大带宽和高动态范围非常困难。
- 高频段应用：在毫米波、太赫兹频段，器件的噪声、损耗和实现难度急剧增加。
- 成本与小型化：高性能组件（如高速ADC、低噪放）成本高昂，且集成度要求越来越高。
-
未来趋势：
- 高度集成化：采用SoC（System on Chip）或SiP（System in Package）技术，将LNA、混频器、滤波器、PLL等集成在单一芯片上，减小体积、重量和功耗。
- 软件定义雷达：基于可重构的数字接收机平台，通过软件定义波形和处理算法，实现一机多能，适应不同任务需求。
- 人工智能赋能：利用AI/ML技术进行智能抗干扰、信号分选和目标识别，提升接收机的智能化水平。
- 太赫兹与量子雷达接收机：面向未来更高分辨率成像和特殊应用，发展新型接收技术。
