制造商（海信）通常不会向普通公众发布完整的、包含所有电路图和深度维修步骤的官方维修手册。 这些手册主要授权给其官方授权服务网点和认证维修工程师。
（图片来源网络，侵删）
我们可以通过以下几种方式，获取到与维修手册等效或包含其核心内容的技术资料，这对于有电子维修基础的用户来说,已经足够进行大部分故障的诊断和维修。
如何获取海信 TLM3201 的维修资料
您可以通过以下途径寻找相关资料：
-
专业维修论坛和网站：
- “迅维网” (www.21ic.com/bbs/forum-40-1.html)： 这是国内非常著名的电子维修技术论坛，有大量的维修图纸、技术交流帖和维修案例，您可以在论坛的“图纸下载”或“液晶电视维修”板块搜索“海信 TLM3201”或“TLM3201”,很可能会找到由其他维修师傅分享的图纸和维修心得。
- “家电维修论坛” (www.jb51.net/bbs/)：同样也是一个资源丰富的论坛,可以尝试搜索。
-
图纸网站：
（图片来源网络，侵删）有一些专门提供家电图纸的网站，通常需要注册或付费，搜索“海信 TLM3201 原理图”或“海信 TLM3201 维修图纸”可以找到这些网站。
-
淘宝等电商平台：
在淘宝上搜索“海信 TLM3201 图纸”或“海信 TLM3201 维修资料”，通常可以购买到包含原理图、IC 资料和维修说明的光盘或文件,这是获取全套资料最直接的方式之一。
海信 TLM3201 电视关键信息与常见故障点 (维修手册核心内容)
为了帮助您更好地理解维修思路，这里提供海信 TLM3201 这款经典 32 英寸 LCD 电视的一些关键信息和常见故障分析，这款电视大约发布于 2007-2009 年,其核心技术和故障模式具有一定的代表性。
（图片来源网络，侵删）
电视基本信息
- 型号： TLM3201
- 屏幕尺寸： 32 英寸
- 屏幕类型： LCD
- 分辨率： 1366 x 768
- 主要芯片组 (常见方案)： 该型号很可能采用了 MStar (晨星) 公司的主板方案，MStar 6M16 或 MStar 6M18 系列芯片,这是当时非常主流的国产电视方案。
- 电源板： 通常采用独立的电源板，为整机提供 12V、24V (或更高) 等多路电压。
- 背光驱动板 (Inverter / LED Driver)： 由于是 CCFL 背光，因此会有一个独立的 高压逆变板 (Inverter),负责点亮屏幕背光灯。
常见故障现象与排查思路 (维修手册精华)
掌握了这些，您就相当于拥有了一份“活”的维修手册。
| 故障现象 | 可能原因 | 排查思路与方法 |
|---|---|---|
| 无光栅，无声音，指示灯不亮 | 电源板故障、保险丝烧断、电源线问题。 | 这是最基础的故障。 检查电源线是否插好，插座是否有电。 打开后盖，找到电源板。 观察保险丝：如果保险丝 F801 或 F802 (常见位置) 熔断发黑，说明后级有严重短路。切勿直接更换保险丝！ 测量电源板输出：通电（注意安全！）用万用表测量电源板输出的 12V、24V 等电压是否正常，如果完全没有输出，通常是电源板本身损坏，如 PFC 电路、PWM 控制芯片（如 VIPer12A/22A）等损坏。 |
| 无光栅，无声音，指示灯亮 | 主板 (逻辑板) 故障、电源板保护性无输出。 | 电源板在工作，但主板未启动。 测量主板供电：检查主板是否从电源板得到了 5V-STB (待机电压) 和其他所需电压 (如 12V、24V)。 检查主板启动条件：测量主板上的 PWR-ON 或 PS-ON 引脚，在按下电源键时是否有高/低电平变化（取决于设计），这个信号是电源板从待机状态转为正常工作状态的“开关”。 检查晶振：主板上的主晶振（通常为 12MHz 或 24MHz）是否起振，可以用示波器测量，或用万用表测电压（正常起振时两脚电压应略有差异）。 最小系统法：如果以上都正常，可能是主芯片（MStar 芯片）或其外围电路（如存储器 I2C 总线）损坏。 |
| 有声音，无图像，黑屏 | 背光未点亮、主板信号处理问题。 | 这是最常见的故障之一，需要区分是“图像未生成”还是“图像已生成但背光未亮”。 【第一步：判断背光是否亮】 在黑暗环境下，仔细观察屏幕，看是否有非常暗淡的图像（“负像”），如果有，说明主板输出了图像信号，但背光未点亮。 用手机手电筒照射屏幕：如果能隐约看到图像，也证明是背光问题。 【第二步：根据判断结果排查】 A. 如果判断为背光问题 (黑屏/负像)： - 检查逆变器板：找到连接屏幕的 Inverter 板。 - 测量输入电压：检查逆变器板是否从电源板得到了 12V 或 24V 的供电电压。 - 测量控制信号：检查主板送给逆变器的 ON/OFF (开关) 信号和 ADJ (亮度调节) 信号是否正常（用万用表测电压变化）。 - 检查逆变器本身：如果供电和控制信号都正常，很可能是逆变器板上的 升压变压器、高压电容、MOS管 或 PWM控制芯片 损坏，这是维修的常见点。 B. 如果判断为图像问题 (完全黑屏，手电筒照射无图像)： - 检查主板视频信号输出：主板需要将处理好的 LVDS 或 RSDS 信号送给屏幕的 TCON 板 (时序控制板)。 - 检查排线连接：检查主板到 TCON 板、TCON 板到屏幕的 排线 是否插好、有无氧化或损坏。 - 测量关键电压：检查主板和 TCON 板上的 3V、5V、8V 等供电电压是否正常。 - 检查 I2C 总线：用示波器测量 SDA 和 SCL 信号线，看是否有正常的脉冲波形，用于芯片间通信，总线通信异常会导致图像无法正常显示。 |
| 图像异常 (花屏、白屏、干扰条纹) | 主板与屏幕通信问题、存储器故障、TCON 板故障。 | 通常与信号传输和数据存储有关。 检查排线：重新插拔主板到屏幕的排线，这是最常见的故障点。 检查存储器 (IC)：主板上的 24Cxx 或 25Cxx 系列存储器 虚焊或损坏会导致程序错乱，出现花屏、白屏，可以尝试重新焊接或更换。 检查 TCON 板：如果问题现象稳定，且与输入信号源无关，可能是屏幕自带的 TCON 板损坏。 |

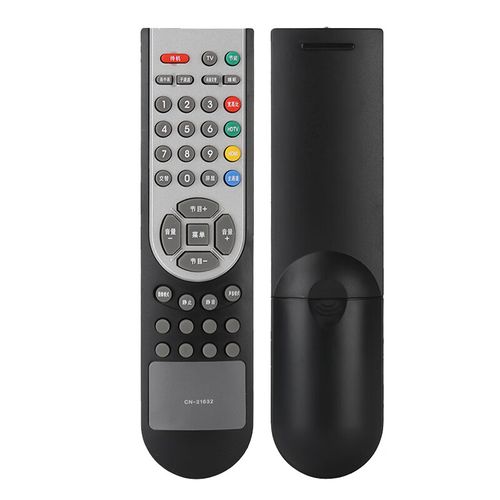

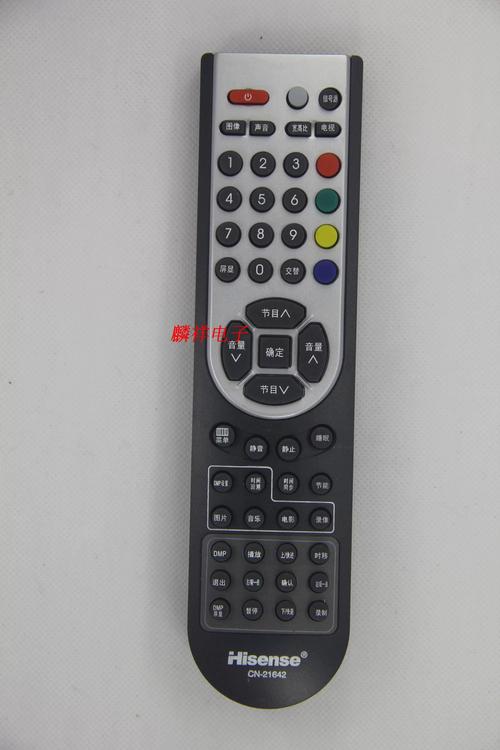

| 功能按键或遥控失灵 | 遥控器问题、按键板故障、主板接收头故障。 | 检查遥控器：换电池，用手机摄像头看遥控头是否发光。 检查按键板：检查按键板连接线是否松动，按键本身是否卡住或漏电。 检查主板接收头：测量接收头的供电和输出信号，判断是否损坏。 |
重要安全警告
- 高压危险！ LCD 电视在关机后，电源板和背光电路中的 大容量电容 仍然储存着高压电，足以造成严重电击！维修前，必须对这些电容进行放电操作。
- 安全操作： 维修时最好使用隔离变压器，操作
