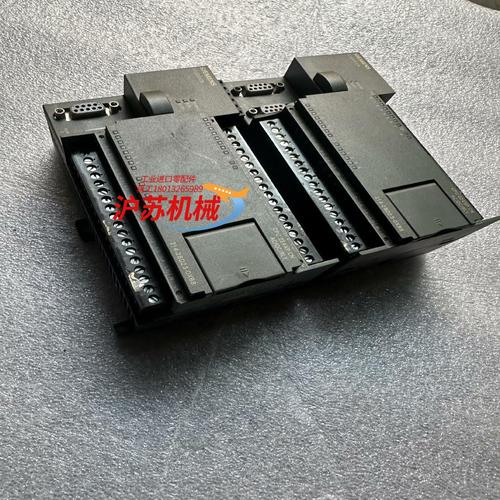

当EM231模块的某个通道出现故障时，维修工作需要系统性地进行，从初步诊断到最终修复，每一步都需严谨操作，EM231作为常用的模拟量输入模块，其通道故障可能表现为信号输入异常、数据波动大或完全无读数等问题，直接影响整个控制系统的数据采集精度和稳定性,以下是针对EM231通道坏掉的详细维修流程和注意事项。
故障初步诊断
在确认EM231通道故障前，需排除外部因素干扰，首先检查输入信号源是否正常，如传感器是否供电、信号线是否接触良好、信号范围是否符合模块要求（如0-10V、4-20mA等），可通过替换法将故障通道的信号线接到正常通道，观察数据是否恢复正常，若正常则说明问题不在信号源，若问题依旧，需进一步检查模块本身，使用STEP 7-Micro/WIN或TIA Portal等编程软件在线监控模块状态，查看通道的诊断信息，部分模块会通过LED指示灯显示故障（如红色灯常亮表示硬件故障），检查模块接线端子是否松动、氧化，或是否有物理损伤如烧焦、破损等。
硬件检查与测试

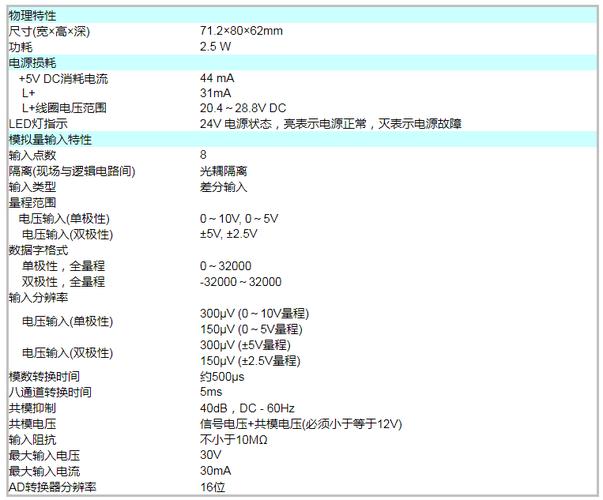

若初步判断为模块硬件故障，需断开电源后进行详细检查，使用万用表测量模块各通道的输入阻抗、绝缘电阻等参数，与正常通道对比，判断是否有明显差异，正常4-20mA通道的输入阻抗通常为250Ω左右，若实测值偏差过大，则可能通道内部电路损坏，对于可拆卸的EM231模块，可尝试更换至同型号的备用插槽，排除插槽接触不良问题，若条件允许，可使用信号发生器给故障通道输入标准信号（如1V、5V、10V或4mA、12mA、20mA），观察模块输出数据是否线性变化，若数据完全无响应或跳变剧烈,则基本确定通道硬件损坏。
维修方案选择
EM231模块的维修可分为板级维修和芯片级维修，板级维修相对简单，针对常见故障点如电源滤波电容失效、TVS管击穿、运放芯片损坏等，通过更换同型号元器件即可修复，若某通道信号波动大，可能是该通道的滤波电容容量减小，可用万用表电容档测试并更换，维修时需注意断电操作，使用防静电工具，避免焊接温度过高损坏PCB板，对于芯片级维修，需具备电子电路知识，通过示波器、万用表等工具检测运放、AD转换芯片（如AD7705）及其外围电路的电压、波形，定位损坏芯片并进行更换，若模块主控芯片损坏，维修难度较大，建议直接更换模块,以下是常见故障点及维修措施参考：
| 故障现象 | 可能原因 | 维修措施 |
|---|---|---|
| 通道无信号输入 | 信号线断路/短路 | 检查并修复信号线路 |
| 数据波动大 | 滤波电容失效/受干扰 | 更换滤波电容/加强屏蔽接地 |
| 信号值与实际偏差大 | 电阻分压网络参数漂移 | 用精密电阻替换对应分压电阻 |
| 所有通道均异常 | 模块供电不稳/主控芯片故障 | 检查电源电路/更换主控芯片 |
修复后验证
维修完成后，需对模块进行全面测试，首先进行空载测试，不接入外部信号，检查通道是否有自激或异常数据，然后接入标准信号源，逐个测试通道的线性度、精度等参数，确保符合模块技术规范（如±0.1%精度），在高温、低温等不同环境下测试模块稳定性，排除因温度漂移导致的故障，将模块重新接入PLC系统，进行联调测试，验证与其他模块的通信及数据交互是否正常,确保维修后不影响整个系统的运行。
预防与维护建议
为延长EM231模块使用寿命，需做好日常维护，定期检查模块工作环境，避免温度、湿度超出范围（通常工作温度0-55℃，湿度5-95%无冷凝），防止粉尘、腐蚀性气体侵入，信号线尽量使用屏蔽双绞线，并单端接地，减少电磁干扰，对于长期运行的模块，可定期断电重启，避免电容等元件因长时间工作导致性能退化，建立模块维护档案，记录故障发生时间、维修措施及更换元器件信息,便于后续故障排查。
相关问答FAQs
问题1：EM231模块单个通道损坏，是否可以跳过该通道继续使用？
解答：若EM231模块的某个通道硬件损坏，且无法及时修复，在编程时可以通过软件屏蔽该通道，以STEP 7-Micro/WIN为例，在模拟量输入AIW地址配置中，将故障通道对应的地址禁用或忽略其数据，避免影响程序逻辑，但需注意，屏蔽后该通道将无法采集数据，若系统需要固定数量的输入通道，需评估是否影响控制功能，长期屏蔽可能导致通道资源浪费,建议尽快维修或更换模块。
问题2：维修EM231模块时，更换运放芯片需要注意哪些事项？
解答：更换运放芯片时，需确保芯片型号与原型号完全一致，或参数兼容（如增益带宽、压摆率、工作电压等），焊接前需断开模块电源，使用防静电手环，避免静电击穿芯片，焊接时推荐使用恒温烙铁，温度控制在350℃左右，焊接时间不超过3秒，避免PCB板过脱层，焊接后需检查芯片引脚是否有虚焊、短路，并用万用表测量芯片各引脚电压是否正常，确保运放工作在线性区，若模块有多级运放电路，需逐级检测,避免因更换单个芯片导致其他电路异常。
