第一部分：安全须知与准备工作
在进行任何维修之前,安全是第一位的。
（图片来源网络，侵删）
- 断电与放电：
- 拔掉电视电源线。
- 按住电视的物理电源键约30秒,以释放主板上的残余电荷。
- 工具准备：
- 基础工具：螺丝刀（通常是十字和梅花，部分可能需要T8/T10）、镊子、防静电手环（强烈推荐）。
- 测量工具：万用表（必备，用于测量电压、电阻、通断）、示波器（高级维修，用于检测信号波形）。
- 辅助工具：热风枪（用于拆焊芯片）、放大镜（观察焊点和元件）。
- 环境准备：
- 在一个干净、光线充足的工作台面上进行操作。
- 保持工作台整洁,防止小零件丢失。
- 佩戴防静电手环,防止静电击穿主板上的精密芯片。
第二部分：主板常见故障现象与初步判断
主板故障通常会导致以下几种现象,这可以帮助你初步判断问题所在。
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 完全不开机（指示灯不亮） | 电源板问题（但本指南聚焦主板） 主板CPU核心供电异常 主板待机电路故障 主板晶振或复位电路问题 |
重点检查主板：电源输入、CPU供电、晶振、复位电路。 |
| 指示灯亮，但屏幕不显示 | CPU未工作或未输出信号 屏幕驱动板（T-CON）问题 主板与屏幕排线接触不良 主板视频信号输出电路故障 |
重点检查主板：CPU工作条件（供电、时钟、复位）、LVDS/MIPI接口排线。 |
| 屏幕显示异常（花屏、白屏、黑屏、有图像无声音） | DDR内存或闪存芯片虚焊或损坏 CPU与内存/闪存之间的数据线/地址线有问题 视频解码芯片或相关电路故障 音频功放电路或芯片故障 |
重点检查主板：内存、闪存芯片，以及它们与CPU的连接。 |
| 开机后自动重启 | CPU供电不稳定 复位电路异常 某个芯片短路或漏电 |
重点检查主板：CPU供电电路的滤波电容、复位电路的关键元件。 |
第三部分：主板维修详细步骤
目视检查

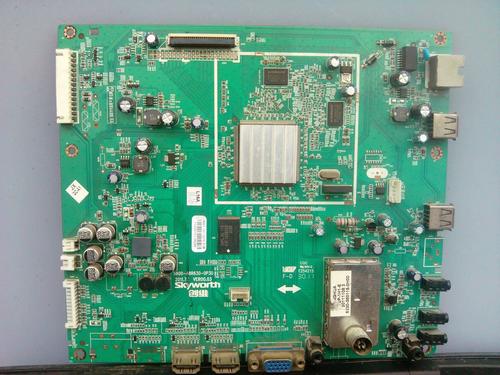

这是最简单也是最重要的一步,将主板从电视上拆下后，仔细检查：
- 外观检查：查看主板是否有明显的物理损伤，如断裂、烧焦的痕迹。
- 电容检查：检查所有电解电容，尤其是CPU供电、内存供电、电源输入等区域的电容，看是否有鼓包、漏液、顶部凸起的现象，这是主板最常见的故障点之一。
- 芯片检查：查看主芯片（CPU/SoC）、内存、闪存等大芯片是否有虚焊的迹象（引脚有裂痕或锡珠）。
- 接口检查：检查所有接口（如HDMI、USB、屏幕排线接口）是否有针脚歪斜、氧化或烧毁。
上电测试与关键点电压测量
如果目视检查没有发现问题,需要上电测量。
警告： 上电测试时务必小心，防止短路和触电。
（图片来源网络，侵删）
- 测量电源输入：找到主板的电源输入端子（通常是一个2针或4针的接口），测量是否有+12V（或+24V，具体看主板型号）电压输入，这是主板工作的基础。
- 测量CPU核心供电：
- 这是主板工作的心脏，找到CPU旁边的几颗大功率MOS管和滤波电容。
- 开机瞬间,用万用表测量CPU主供电引脚（通常标记为
VDD_CPU,VCORE等）的电压是否正常，这个电压通常在1.0V - 1.5V之间，具体数值请参考主板上的丝印或图纸。 - 如果此电压为0V或严重偏低，CPU就无法工作，会导致不开机或指示灯亮但无显示。
- 测量内存供电：DDR内存附近也有专门的供电电路，测量其电压是否正常（通常在1.5V或1.2V左右）。
- 测量待机电压：主板通常有一个待机电路，即使在关机状态下，也会有+5V_STB或+3.3V_STB的待机电压，如果这个电压没有，主板就无法被“唤醒”。
故障点定位与修复
根据上一步的测量结果,定位故障点。
电容问题（最常见）
- 故障现象：不开机、自动重启、屏幕花屏。
- 维修方法：使用万用表电容档测量电容容量是否下降，或直接更换可疑的电容。
- 操作：使用电烙铁将损坏的电容拆下，焊上同型号、同规格的新电容，注意正负极！
虚焊问题（第二常见）
- 故障现象：时好时坏、拍打电视后工作、图像闪烁或声音时有时无。
- 维修方法：
- 补焊：对于BGA封装的CPU、内存芯片，使用热风枪进行重新焊接（需要助焊膏和合适的温度/风量控制，有一定难度，新手慎试）。
- 加焊：对于引脚式芯片，可以用烙铁逐个加焊引脚。
- 植锡：如果BGA芯片下面的焊球已经脱落，需要先植锡再用热风枪焊接。
晶振问题
（图片来源网络，侵删）
- 故障现象：完全不开机，CPU工作条件中，供电正常但时钟信号异常。
- 维修方法：
- 测量：用万用表测量晶振两端的电压，通常一边是高电平（如1.8V），另一边是略低或跳变的电压。
- 波形测试：用示波器测量晶振引脚，看是否有正常的正弦波或方波，这是最准确的方法。
- 替换：如果怀疑晶振损坏，直接更换一个同频率的晶振。
排线和接口问题
- 故障现象：屏幕显示不全、花屏、无图像。
- 维修方法：重新插拔主板与屏幕之间的排线，确保插紧、插对，检查排线是否有折损，检查接口针脚是否完好。
第四部分：主板维修思路流程图
graph TD
A[开始: 电视故障] --> B{指示灯亮?};
B -- 否 --> C[检查电源板输出电压和主板电源输入];
B -- 是 --> D{屏幕有显示?};
D -- 否 --> E[检查主板与屏幕排线 & CPU工作条件];
D -- 是 --> F{功能正常?};
F -- 否 --> G[检查相应功能电路 (HDMI/USB/音频)];
C --> H[电源输入正常?];
H -- 否 --> I[修复电源通路/保险等];
H -- 是 --> J[检查CPU核心供电];
E --> K[CPU供电/时钟/复位正常?];
K -- 否 --> L[修复CPU供电/时钟/复位电路];
K -- 是 --> M[检查内存/闪存];
G --> N[检查相关芯片及外围电路];
L --> O[更换电容/修复虚焊];
M --> P[更换内存/闪存或修复虚焊];
I & O & P --> Q[重新测试];
Q --> R{问题解决?};
R -- 是 --> S[结束];
R -- 否 --> T[重新分析故障/考虑更换主板];
第五部分：重要提醒与建议
- 风险自负：主板维修有一定技术门槛，特别是涉及BGA芯片焊接，操作不当可能导致主板彻底报废。
- 寻找图纸：如果能找到主板的原理图，维修将事半功倍，可以尝试在网上搜索“创维 32E61HR 主板原理图”或“主板型号+PDF”。
- 备件来源：
- 电容、晶振、小电阻：电子市场或网上店铺（如华强北
