下面我将从核心思想、必备工具、检测方法、维修步骤、常见故障及维修技巧等多个维度，系统地为您梳理电路板的检测与维修技术。

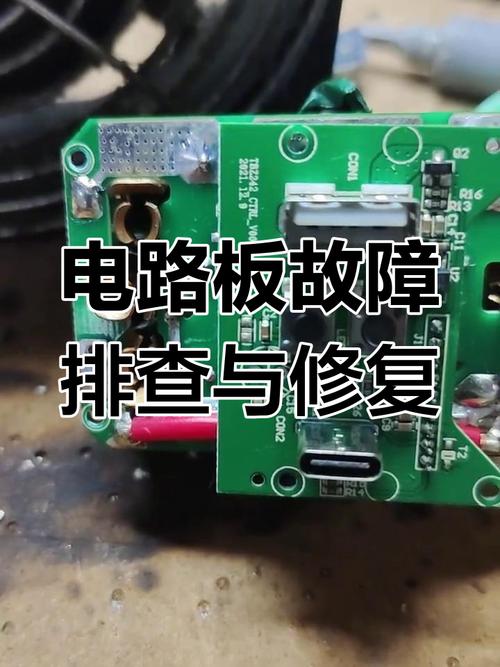

（图片来源网络，侵删）
核心思想与安全第一
在开始任何操作之前,必须建立正确的指导思想：
-
安全第一：
- 人身安全：确保电路板已完全断电，并用电容对大容量滤波电容进行放电，防止触电。
- 设备安全：使用防静电手环，防止静电击穿板上精密的CMOS芯片，使用合适的电烙铁和热风枪，避免因过热损坏元器件或PCB板。
-
先易后难，先外后内：
- 先检查板外的电源、连接线、负载等是否正常。
- 先检查直观可见的问题,如保险丝熔断、明显烧毁的元器件、虚焊等。
-
先静态，后动态：

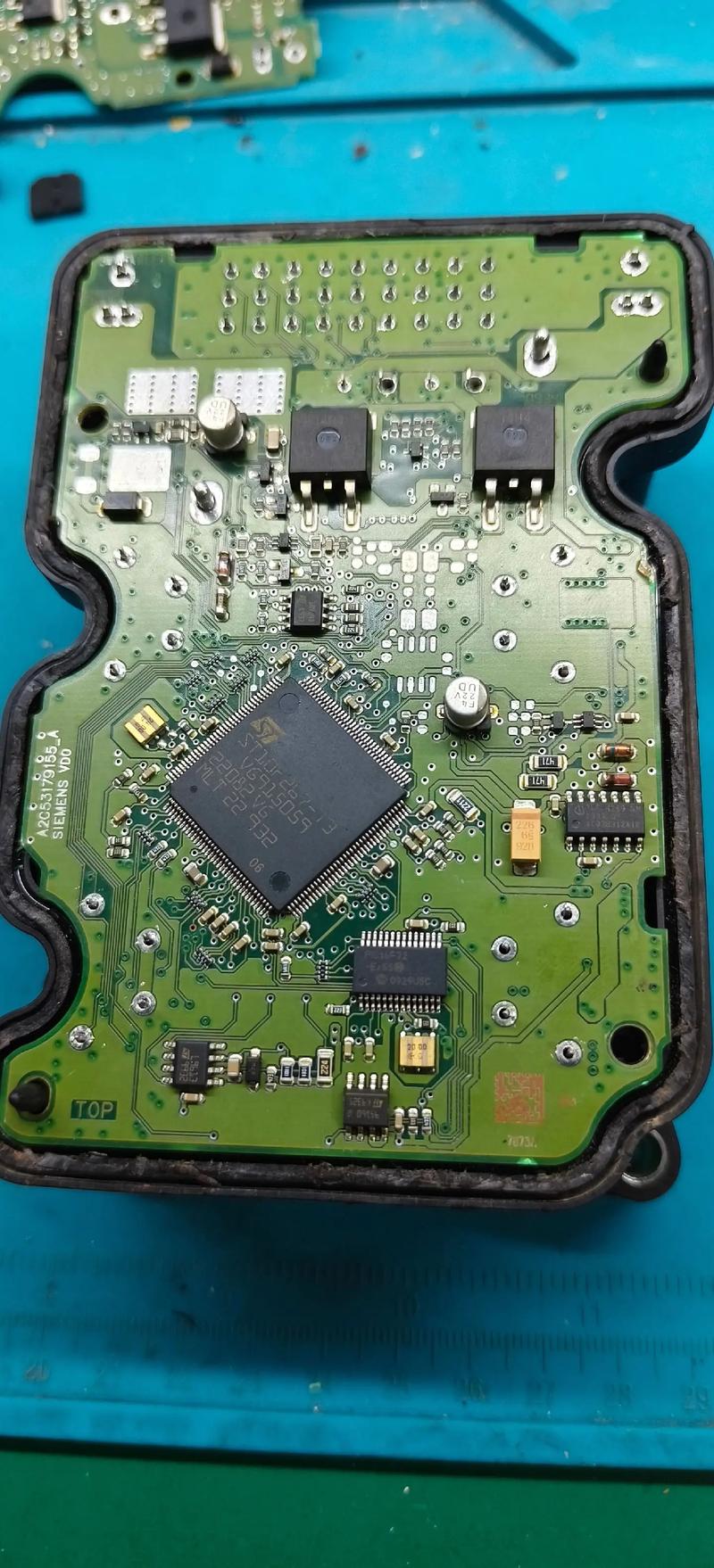

（图片来源网络，侵删）- 先在断电状态下测量电阻、通断、二极管等静态参数。
- 再在通电状态下测量电压、波形等动态参数。
-
先电源，后信号：
几乎所有电路都依赖稳定的电源,电源部分是故障的高发区，也是其他部分正常工作的基础，应首先确保各路供电电压正常。
-
先公共，后分支：
先检查电路的“地”（GND）是否良好、通断，以及电源总线是否正常，再逐个检查分支电路。
（图片来源网络，侵删）
必备工具与设备
“工欲善其事，必先利其器”，一套得心应手的工具是高效维修的保障。
| 类别 | 工具名称 | 作用 |
|---|---|---|
| 基础工具 | 螺丝刀、镊子、钳子 | 拆卸外壳、夹取小元件、剪脚。 |
| 放大镜/显微镜 | 观察虚焊、微小裂纹、PCB走线。 | |
| 焊接工具 | 电烙铁 | 拆焊和焊接通孔元件和贴片元件。 |
| 热风枪 | 拆焊和焊接贴片集成电路、BGA等。 | |
| 吸锡器/吸锡线 | 清除焊点上的多余焊锡。 | |
| 助焊剂、松香 | 提高焊接质量，防止氧化。 | |
| 测量工具 | 万用表 | 最核心工具，用于测量电压、电流、电阻、通断、二极管/三极管极性。 |
| 示波器 | 观察信号波形，分析信号质量、频率、幅度，是调试和检修数字/模拟电路的“眼睛”。 | |
| 可编程/可调直流稳压电源 | 提供可调、可限流的稳定电源，方便上电测试和排查短路故障。 | |
| 辅助工具 | 防静电手环/垫 | 防止静电损坏敏感元器件。 |
| PCB清洁剂/酒精 | 清除板子上的污垢、助焊剂残留。 | |
| 放大台灯 | 提供明亮、无阴影的照明环境。 | |
| 高级设备 | 在线维修测试仪 | 如泰瑞达的DYNA系列，能快速定位数字/模拟芯片故障，是专业维修的利器。 |
| X光检测设备 | 用于检测BGA等芯片的虚焊、连锡等内部缺陷，非常昂贵，专业工厂使用。 |
检测方法与步骤
这是一个通用的检测流程,可以根据实际情况灵活调整。
目视检查
在不加电的情况下,仔细观察电路板，这是成本最低、效率最高的第一步。
- 看：是否有明显的烧焦、发黑、鼓包的元器件？是否有电容漏液？
- 闻：是否有刺鼻的烧焦味？
- 摸：（注意安全！）在确认无大电流后，可轻触芯片、电阻等元件，是否有异常发烫？
- 查：检查保险丝是否熔断？PCB板上是否有明显的断线、虚焊、短路点？
断电测量
使用万用表进行测量,排查静态故障。
- 测通断：
- 测量电源输入端对地（GND）的电阻，判断是否有严重短路，如果阻值很小（接近0Ω），说明存在短路故障。
- 测量各芯片电源引脚对地的电阻,排查局部短路。
- 测量关键信号的通路是否通畅。
- 测电阻/二极管：
- 测量可疑电阻的阻值是否与标称值相符。
- 测量二极管、三极管、稳压管等半导体器件的PN结是否正常。
通电测试
在确认无明显短路后,可以谨慎地通电进行测试。强烈建议使用可调限流电源，并将电流限制在较小值（如0.5A），以防扩大故障。
- 测电压：
- 测量电源电压：用万用表直流电压档，测量各路电源输出端的电压是否准确、稳定，这是最关键的一步。
- 测量芯片供电引脚：检查芯片的VCC和GND引脚电压是否正常。
- 测量关键节点电压：如三极管各极电压、运器输入/输出端电压，判断其工作状态（放大、饱和、截止）。
动态分析与信号追踪
如果电压基本正常,但电路功能仍不正常，就需要深入分析信号了。
- 使用示波器：
- 测时钟信号：数字电路的“心跳”，检查晶振、时钟发生器输出的时钟频率、幅度是否正常。
- 测数据/地址总线：观察总线上是否有正常的脉冲信号。
- 测控制信号：如复位、片选、读/写等信号，是否在正确的时机产生。
- 比较法：如果有一块好的同型号板子，可以对比测量两块板上对应节点的波形，差异点往往就是故障所在。
常见故障及维修技巧
| 故障现象 | 可能原因 | 检测与维修方法 |
|---|---|---|
| 完全不通电 | 电源线断路 保险丝熔断 电源模块损坏 |
检查电源插座、开关、接线。 用万用表测保险通断，若断，需先排查下游短路故障后再更换。 测量电源模块输入/输出电压。 |
| 部分功能失效 | 对应功能模块的芯片或外围元件损坏 虚焊、连锡 软件问题（带处理器的板） |
缩小范围，重点检查该模块的供电、时钟、复位信号。 用放大镜观察，或轻轻敲击/按压可疑芯片，看故障是否变化（虚焊特征）。 尝试重新刷新固件。 |
| 工作不稳定，时好时坏 | 虚焊、接触不良 某个性能变差的元器件（如电容） 受到电磁干扰 |
重点检查大电流、高温区域的焊点，或对可疑焊点进行补焊。 替换法，替换可疑的电容、芯片等。 检查接地是否良好，增加屏蔽措施。 |
| 参数漂移，性能下降 | 电阻、电容等元件老化或性能变差 环境温度影响 电源纹波过大 |
用万用表测量关键电阻、电容的参数是否在容差范围内。 检查散热系统是否正常。 用示波器测量电源输出端的纹波电压。 |
| 局部过热 | 芯片内部短路 散热不良 上游负载过重 |
断电后，用手或红外测温枪快速定位发热源。 清理散热器灰尘，检查风扇是否转动。 检查该芯片驱动的是什么负载。 |
元器件级维修技巧
-
拆焊技巧：
- 通孔元件：用电烙铁熔化焊点，用吸锡器吸走焊锡，然后从元件另一面推出。
- 贴片元件：使用尖头烙铁，两端快速交替加热，同时用镊子夹住取下，对于多引脚IC，使用热风枪，先均匀预热，再对准芯片吹风，待焊锡熔化后用镊子取下。
- BGA芯片：需要专业的BGA返修台，控制好预热、焊接和冷却的温度曲线。
-
焊接技巧：
- 清洁焊盘：确保焊盘干净、无氧化。
- 上锡：先在焊盘上薄薄地镀上一层锡。
- 定位：用镊子将元件放到正确位置。
- 焊接：对于引脚少的，可一端固定后焊另一端，对于多引脚IC，可采用“拖焊法”（用烙铁头蘸取少量松香和焊锡，沿着引脚快速划过）。
- 检查：焊接完成后，用放大镜检查有无连锡、虚焊，可用万用表表笔轻划引脚，检查是否与相邻引脚短路。
电路板维修是一个不断学习、实践和总结的过程，新手可以从简单的电源板、功放板开始练手，遇到疑难杂症时，多思考、多测量、多对比，善用网络资源查找图纸和资料。
最重要的品质是耐心和细心，很多时候，一个微小的虚焊点就能让人排查数小时，祝您在维修的道路上越走越远！
