贴片LED灯珠的维修需要结合故障现象、设备类型和操作环境进行综合判断，以下是详细的维修步骤、工具准备、常见问题处理及注意事项，帮助高效完成修复工作。
（图片来源网络，侵删）
维修前准备
工具与材料清单
| 类别 | 具体物品 |
|---|---|
| 测量工具 | 万用表（带二极管档、电阻档）、放大镜、台灯（辅助照明） |
| 维修工具 | 电烙铁（温控可调，建议25-35W）、焊台、镊子（尖头）、吸锡器/吸锡线、热风枪（可选） |
| 辅助材料 | 松香助焊剂、无铅焊锡丝、酒精（99%浓度）、棉签、防静电手环 |
| 备件 | 同型号贴片LED灯珠（需确认尺寸、色温、电压等参数一致） |
安全操作规范
- 断电操作：确保待修设备完全断电，大功率设备需放电后再维修，避免电容残留电荷触电。
- 防静电措施：佩戴防静电手环，工作台铺设防静电垫，避免LED因静电击穿损坏。
- 通风环境：焊接时保持通风，避免吸入焊锡烟雾中的有害物质。
故障诊断与定位
维修前需明确故障原因,避免盲目拆解，常见故障现象及诊断方法如下：
完全不亮
- 电源与线路检查：用万用表二极管档测量LED两端电压，正常工作电压一般为2-4V（单颗）或12-24V（多串并联），若电压异常，检查驱动电源、限流电阻、线路是否断路或短路。
- 灯珠本身检测：断电后，用万用表二极管档正向测量灯珠两端，正常时应显示0.5-1.5V压降（红表笔接正极，黑表笔接负极），若无穷大或0，则灯珠已损坏（开路或短路）。
亮度异常（过亮/过暗/闪烁）
- 驱动问题：测量驱动电流是否匹配灯珠额定电流（通常单颗LED为10-20mA，大功率可达350mA），电流过大导致过亮，过小则过暗，需检查驱动电路的恒流源是否正常。
- 灯珠老化或局部损坏：若部分灯珠闪烁，可能是相邻灯珠短路导致电流分配异常，需逐颗排查。
色偏或颜色不均
- 混珠或批次差异：同一批灯珠色温不一致可能导致色偏，需用同批次备件更换。
- 进水或氧化：灯珠表面受潮或氧化可能影响发光效果，可用酒精棉签清洁后测试。
具体维修步骤
拆卸损坏灯珠
- 电烙铁拆卸法（适用于单颗或少量灯珠）：
- 用烙铁头加热灯珠两端焊点,待焊锡熔化后，用尖头镊子夹住灯珠轻轻取下，避免用力过猛导致焊盘脱落。
- 若焊盘残留焊锡过多,可用吸锡器清理干净，确保新灯珠焊接时能良好接触。
- 热风枪拆卸法（适用于密集排列或多颗灯珠）：
- 调节热风枪温度至300-350℃，风速2-3档，对准灯珠均匀加热，待焊锡熔化后用镊子移除。
- 注意控制加热时间,避免长时间高温损坏周围元件或PCB板。
焊接新灯珠

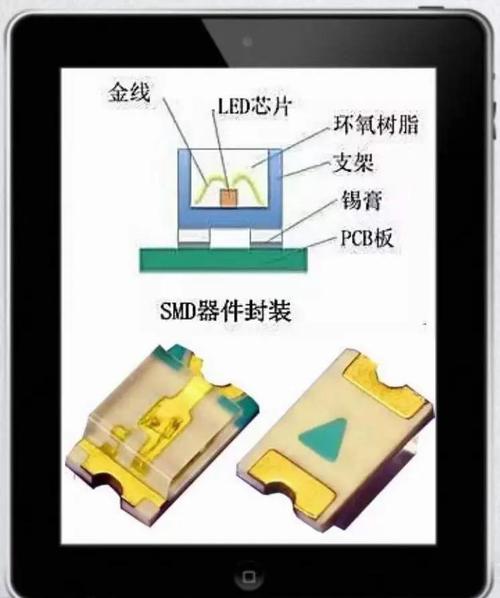

- 定位与固定：用镊子将新灯珠对准焊盘，确保正负极方向正确（通常灯珠表面有标记，如“+”符号或缺口为正极）。
- 焊接操作：
- 在焊盘上少量涂抹松香助焊剂,用烙铁头蘸取少量焊锡，先焊接一端固定灯珠，再焊接另一端。
- 焊接时间控制在3秒内,避免高温导致灯珠内部金线开路。
- 焊接后检查焊点是否光滑、无虚焊，可用放大镜观察焊盘与灯珠引脚的结合情况。
焊接后测试
- 通路测试：用万用表二极管档测量新焊灯珠两端，确认正向导通、反向截止。
- 通电测试：接入电源，观察灯珠亮度是否正常，若闪烁或不亮，需检查焊接是否牢固或驱动电路是否正常。
- 老化测试：持续通电30分钟以上，确认灯珠无发黑、亮度衰减等异常。
常见问题与解决方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 焊后灯珠不亮 | 正负极接反/虚焊/短路 | 检查极性方向，补焊焊点，用万用表测量是否短路 |
| 灯珠亮度明显低于正常 | 驱动电流不足/灯珠型号不匹配 | 测量驱动电流，更换与原参数一致的灯珠 |
| 焊盘脱落 | 焊接温度过高/拆卸时用力过大 | 若焊盘较小，可用细铜线飞线连接；若大面积脱落，需更换PCB板或寻求专业维修 |
| 更换后局部灯珠闪烁 | 相邻灯珠短路/驱动电流不稳定 | 检查周围灯珠是否短路，并联电容（如10μF/25V）稳定驱动电压 |
注意事项
- 灯珠参数匹配：更换灯珠时需确认尺寸（如0603、0805、1210等）、色温（3000K暖光/6000K冷光）、工作电压、电流等参数，避免因不匹配导致二次损坏。
- 避免高温损伤：焊接时烙铁温度不超过350℃，热风枪加热时间不超过5秒，防止LED封装材料变形或内部芯片损坏。
- 批量维修标记：对多灯珠设备，维修前标记故障位置，逐个排查并记录，避免遗漏或重复操作。
- 防护措施：维修完成后，用酒精清洁残留助焊剂，并在潮湿环境中使用时涂抹防水胶，提高设备寿命。
相关问答FAQs
Q1：贴片LED灯珠维修时，如何快速判断正负极？
A：可通过以下方法判断：①查看灯珠表面标记：通常有“+”符号、缺口或绿色一端为正极；②用万用表二极管档测量：红表笔接一端，黑表笔接另一端，若显示0.5-1.5V压降，则红表笔所接为正极；③参考PCB板丝印：部分电路板会在灯珠焊盘旁标注“+”或“-”标识。
Q2：维修后灯珠闪烁，但驱动电源正常，可能是什么原因？
A：闪烁通常由以下原因导致：①虚焊或冷焊：重新焊接灯珠焊点，确保焊锡完全覆盖焊盘；②驱动电流波动：在驱动输出端并联一个100-470μF的电容，稳定电流；③灯珠本身质量问题：更换同型号备件测试，排除批次不良；④温度影响：大功率灯珠在高温环境下可能因热稳定性差闪烁，需改善散热条件。
