IGBT的发展并非一蹴而就，它是一个集成了MOSFET和BJT优点的复合型功率器件,其发展历程可以清晰地划分为几个关键阶段。
（图片来源网络，侵删）
IGBT技术发展年代总览
| 年代 | 阶段 | 关键技术/事件 | 主要特点与应用 |
|---|---|---|---|
| 1970s | 理论探索与概念提出 | GTO（门极可关断晶闸管）技术成熟，为IGBT提供了基础。 | 学术界开始研究“双极MOS”结构，但未实现实际器件。 |
| 1980s | 诞生与初步商业化 | 1983年，GE和RCA公司首次研制出实用的IGBT。 | 结构简单，存在“擎柱效应”（Latch-up），应用受限，主要用于中低频场合。 |
| 1990s | 结构优化与广泛应用 | 沟槽栅技术出现，彻底解决了“擎柱效应”并大幅提升了性能。 | IGBT性能飞跃，开始全面替代GTO和部分功率晶体管，在工业变频、电机驱动等领域普及。 |
| 2000s | 高频化与模块化 | 场停止或非穿通技术成熟，开关速度更快，导通压降低。 | IGBT模块成为主流，开关频率大幅提高，进入了消费电子（如变频空调、冰箱）和新能源领域（如光伏逆变器）。 |
| 2010s | 性能极限突破与系统集成 | 超结、沟槽场停止、薄片工艺等技术广泛应用。 | 功率密度、效率和可靠性达到新高度。智能功率模块成为主流，将IGBT与驱动、保护电路集成于一体。 |
| 2025s | 宽禁带半导体时代 | 碳化硅和氮化镓等宽禁带半导体开始大规模商用，部分替代IGBT。 | IGBT自身仍在不断优化（如更高电压、更低损耗），并与SiC等器件形成互补，共同服务于不同应用场景。 |
分阶段详细解读
第一阶段：理论奠基与诞生 (1970s - 1980年代初)
- 背景： 在IGBT出现之前，功率半导体领域由BJT（双极结型晶体管）和MOSFET（金属氧化物半导体场效应管）主导。
- BJT: 电流能力强，功率大，但它是电流控制型器件，需要较大的基极驱动电流,且开关速度慢。
- MOSFET: 电压控制型，驱动简单，开关速度快，但导通电阻随耐压等级的升高而急剧增大,高耐压时导通损耗巨大。
- 诞生： 研究人员希望结合两者的优点，即MOSFET的电压驱动、高速开关和BJT的低导通压降、大电流处理能力。
- 里程碑：
- 1979年： Hans W. Becke和Carl F. Wheatley在美国通用电气公司申请了最早的IGBT相关专利,这被认为是IGBT概念的源头。
- 1983年： 美国RCA公司和通用电气公司几乎同时宣布成功研制出世界上第一只实用的IGBT，这个时期的IGBT被称为平面栅IGBT，结构相对简单，但存在一个致命缺陷——擎柱效应。
第二阶段：结构优化与商业化普及 (1980年代中 - 1990年代)

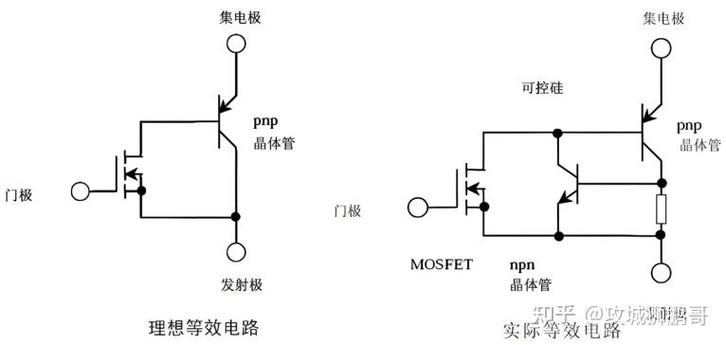

- 核心问题： 初代IGBT的“擎柱效应”（Latch-up）是指在特定条件下，器件内部的寄生晶闸管结构被触发导通，导致栅极失去控制，即使关断栅极电压，器件也无法关断，从而造成器件损坏,这严重限制了其安全工作区。
- 技术突破：
- 1980年代末： 日本东芝公司率先开发出了 Punch-Through (PT) 结构，并成功抑制了“擎柱效应”,提高了器件的可靠性。
- 1990年代初： 沟槽栅技术的出现是IGBT发展史上的一个革命性里程碑，它将栅极电极“挖”入到硅片中，实现了：
- 更优的沟道控制：大大降低了栅极电荷,提高了开关速度。
- 更低的导通压降：电流路径更短,电阻更小。
- 更均匀的电场分布：有效抑制了“擎柱效应”,大幅提升了器件的鲁棒性。
- 影响： 沟槽栅技术的成熟，使得IGBT的性能全面超越GTO（门极可关断晶闸管），开始在工业变频器、电机驱动、不间断电源、牵引变流器等中大功率领域得到广泛应用。
第三阶段：高频化与模块化 (2000年代)
- 需求驱动： 随着节能和环保要求的提高，市场对电机驱动、电源等设备的效率和体积提出了更高要求，这要求功率器件能工作在更高的开关频率下，以减小无源元件（电感、电容）的体积。
- 技术突破：
- 场停止或非穿通技术的成熟，这种结构比PT结构更薄，漂移区利用更充分，从而实现了：
- 更快的开关速度：开关损耗显著降低,适合高频应用。
- 更低的导通压降：在同等频率下效率更高。

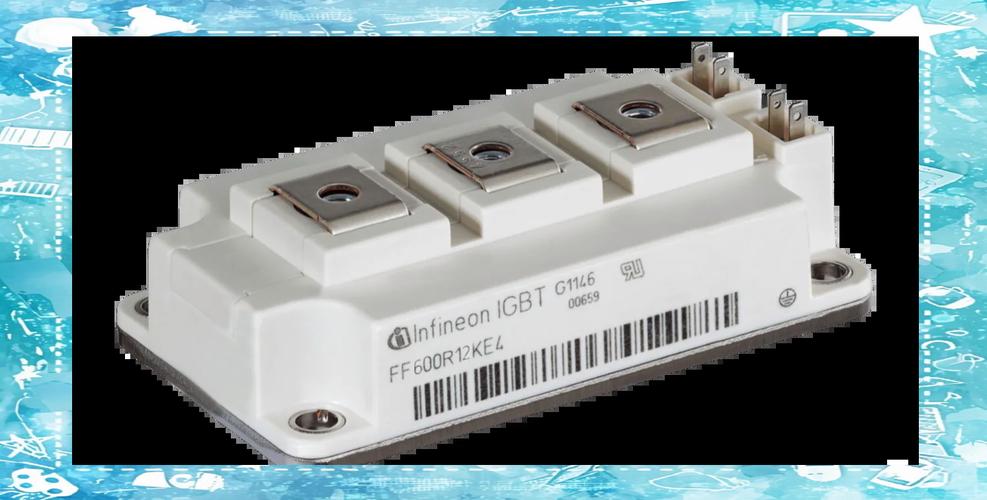

- 模块化封装： 将多个IGBT芯片与续流二极管芯片集成在一个基板上，并内置驱动电路和温度传感器，形成了IGBT模块，这极大简化了系统设计,提高了功率密度和可靠性。
- 场停止或非穿通技术的成熟，这种结构比PT结构更薄，漂移区利用更充分，从而实现了：
- 影响： IGBT模块成为工业和新能源领域的主流选择，其应用拓展到了消费电子（如变频空调、冰箱压缩机）、新能源发电（光伏逆变器、风力变流器）以及电动汽车等领域。
第四阶段：性能极限突破与系统集成 (2010年代至今)
- 技术追求： 在高频化的基础上，进一步提升功率密度、效率和可靠性。
- 技术突破：
- 薄片工艺： 通过将硅片减薄到微米级别,进一步降低导通压降和开关损耗。
- 沟槽场停止技术： 结合了沟槽栅和场停止技术的优点,成为当今高性能IGBT的主流技术。
- 智能功率模块： 将IGBT、驱动电路、保护电路（如过流、过热、欠压保护）集成在一个封装内，实现了“即插即用”,大大提高了系统的安全性和易用性。
- 影响： IBT成为现代电力电子技术的“心脏”,支撑着整个工业自动化和能源革命。
第五阶段：共存与互补 (2025年代及未来)
- 新挑战者： 以碳化硅和氮化镓为代表的宽禁带半导体技术日趋成熟，它们具有更低的导通电阻、更高的开关频率和更好的耐高温性能，在高压、高温、高频领域展现出巨大潜力。
- IGBT的现状：
- 持续优化： IGBT技术本身仍在不断迭代，在中低电压（如600V-1700V）和大电流应用中，凭借其成熟的产业链和优异的性价比,仍然是不可替代的主力。
- 市场定位： SiC MOSFET等器件目前在高电压（>1200V）、极高频率领域更具优势，而IGBT则在成本敏感、对导通压降要求苛刻的大电流应用中保持优势。
- 混合方案： 市场上出现了将IGBT和SiC二极管（或SiC MOSFET）混合封装的模块，利用SiC二极管的反向恢复特性极好的优点,来优化IGBT模块的性能。
IGBT技术从1980年代初诞生至今，大约经历了40多年的发展，它走过了从概念验证、解决致命缺陷、性能飞跃，到高频化、模块化、智能化的完整历程，虽然面临着SiC等新材料的挑战，但IGBT凭借其强大的性能和成熟的生态，在电力电子领域依然扮演着至关重要的角色，并将与新一代半导体技术长期共存、优势互补，共同推动社会向更高效、更节能的方向发展。
