这个“一声”往往是功放末级输出电路（功放管/模块）发生硬性故障，导致直流电压直接冲击扬声器造成的，这是一种严重的故障，但大多数情况下是可修复的。

（图片来源网络，侵删）

下面我将为您详细分析可能的原因、排查步骤和维修方法。

故障原因分析

“砰”的一声，根源在于功放输出的直流电平发生了剧烈且异常的变化，正常情况下，功放输出的是交流音频信号，直流分量应该为零或极小，当这个平衡被打破，一个较高的直流电压就会通过扬声器，由于扬声器线圈无法响应直流信号，线圈会猛地一下，发出巨响，同时自身也可能受损。

常见故障点有：

功放管/模块烧毁（最常见）：
（图片来源网络，侵删）
- 功放管：在分立式功放中，通常使用成对的功率三极管（如2SC5200/2SA1943等）作为末级输出，其中一个或多个击穿短路，导致正负电源直接通过它加到输出端。
- 功放模块：在集成式或平板功放中，通常使用一块集成了功放管的厚膜模块（如STK系列、TDA系列等），模块内部短路是主因。
保护电路故障：

功放都有保护电路,防止输出直流和过载，如果这个电路本身出了问题，它就无法在功放管损坏时及时切断输出，或者它自己误动作/失效，也可能导致“砰”的一声。
前级电路故障：

虽然少见,但前级信号处理电路如果出现故障，也可能产生一个巨大的直流冲击信号，传到后级功放电路。

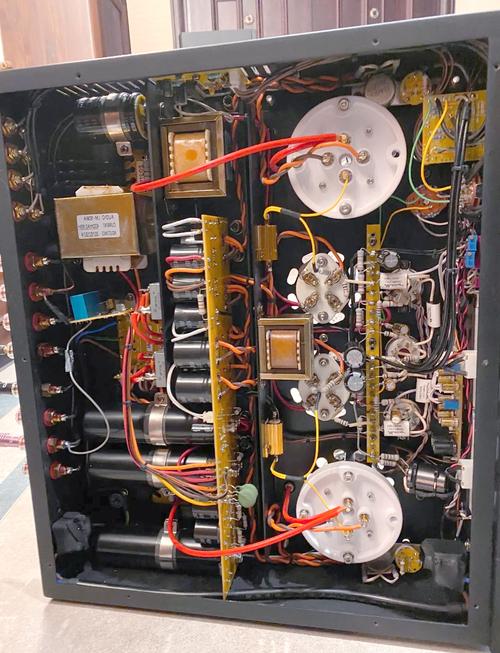

（图片来源网络，侵删）
电源问题：

电源滤波电容失效或瞬间电压异常,可能导致后级电路工作不稳定，引发连锁反应，烧毁功放管。

在进行任何检查之前,请务必遵守以下安全规范：

断开所有连接：拔掉功放的电源线，断开与音源、音箱的所有连接线。
放电：功放内部有大容量的滤波电容，即使断电后，里面仍储存着高压电，非常危险！必须对其进行放电，可以用一个大功率的电阻（如1kΩ, 5W）的引线，分别接触电容的正负极两端，进行放电操作。切记！放电时会有火花，务必小心，防止短路！
准备工具：万用表（必备，最好有二极管档和电容档）、电烙铁、吸锡器、焊锡、松香、酒精、小螺丝刀等。
保持耐心：电子维修需要细心和耐心，切勿盲目更换零件。

这是判断故障点的关键步骤。

测量功放管/模块引脚对地电阻：
- 将万用表调到电阻档（200kΩ档或二极管档）。
- 分别测量功放管/模块的输出端、电源端对地（通常是散热片或大面积铜箔）的电阻值。
- 正常情况：正负电源端对地应有较大且对称的电阻，输出端对地电阻也应有一定阻值（通常在几欧到几十欧）。
- 故障判断：如果测量到某引脚对地电阻非常小（接近0Ω）或为0，则说明该点已经对地短路，这基本可以确定是功放管/模块损坏。
测量电阻：
- 如果发现功放管/模块损坏，将其拆下后，再测量与之相连的几个电阻（特别是基极电阻和发射极电阻）。
- 正常情况：电阻值应与色环标称值基本一致。
- 故障判断：如果电阻值无穷大或变得很大，说明电阻也烧断了，需要一并更换。

根据第二步的测量结果,进行修复。

更换功放管/模块：
- 拆卸：将损坏的功放管或模块从电路板上拆下，如果是功放管，注意它可能固定在散热片上，需要先拧下螺丝，并记录好位置和方向，如果是模块，直接焊下即可。
- 清洁：清理焊盘和散热片上的旧焊锡和导热硅脂。
- 安装新件：
  - 功放管：在管子和散热片之间均匀涂抹一层新的导热硅脂，然后按原样装回并拧紧，注意不要装反（型号上的字母有方向性）。
  - 模块：将新模块对准焊盘，小心焊接，注意不要虚焊或短路。
- 更换周边电阻：将第二步中测量损坏的电阻一并更换。最好使用同型号、同功率的电阻。
检查并修复保护电路：
- 如果更换了功放管/模块后，故障依旧，或者功放一开机就进入保护状态，那么很可能是保护电路本身的问题。
- 保护电路的核心通常是继电器，检查继电器是否正常吸合。
- 检查保护电路的检测三极管、比较器（如LM358）等关键元件是否损坏，这需要一定的电路知识，比较复杂。
检查电源部分：
- 如果保险丝烧断,在更换功放管/模块和电阻后，还需要检查电源部分的整流桥、滤波电容是否正常。
- 用万用表二极管档测量整流桥的四个二极管,看是否击穿。
- 用电容档测量滤波电容,看是否容量下降或失效。

在确认所有可疑元件都已更换,并且电路板没有明显短路后，可以进行通电测试。为了安全，建议先不接音箱！

“假负载”测试：
- 找一个大功率、低阻值的电阻（如8Ω, 50W）作为假负载，连接到功放的输出端。
- 或者,用万用表的直流电压档，直接测量功放的输出端子。
通电瞬间观察：
- 接通电源,用手或眼睛仔细观察万用表指针或读数。
- 正常情况：开机瞬间，万用表指针会轻微摆动一下，然后迅速回到0V（或非常接近0V）的位置，这表示保护电路正常工作，输出直流电平被正确钳制在零。
- 故障情况：如果万用表指针直接打到最大量程，或者读数是一个较高的正/负电压（比如几十伏），说明即使更换了元件，问题依然存在，可能是其他地方还有短路或故障。立即断电！
连接音箱测试：

如果假负载测试正常,说明功放后级基本修复，此时可以小心地连接上音箱，进行正常的试听，播放音乐，检查声音是否正常，有无杂音、失真，再次检查输出直流电压是否为零。

如果以上步骤您觉得复杂或没有经验，最稳妥的方法是：

希望这份详细的指南能帮助到您！祝您维修顺利！
